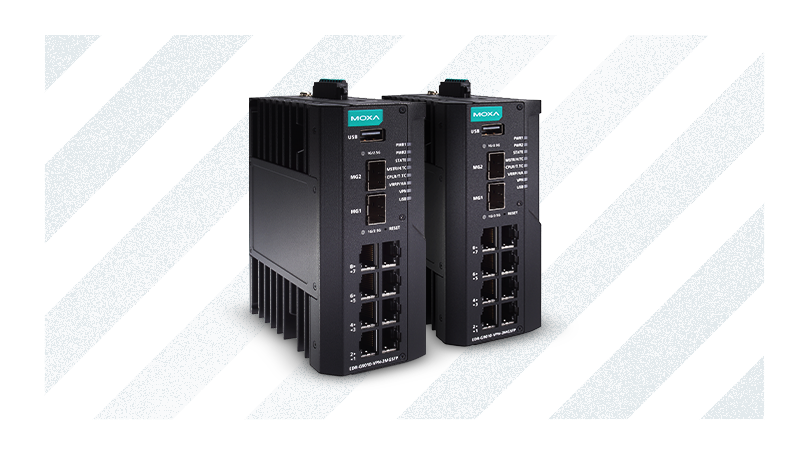

MOXA EDR: przemysłowy firewall, router i switch w jednym urządzeniu

Seria routerów Moxa EDR to nowa rodzina rozwiązań przeznaczonych do ochrony obiektów przemysłowych oraz ich systemów OT, w których dostępność krytycznych zasobów i urządzeń informatycznych dołączonych do przemysłowych sieci LAN i WAN jest najwyższym priorytetem.

Bezpieczeństwo i niezawodność EDRów opiera się na nowym udoskonalonym oprogramowaniu oraz wzmocnionej konstrukcji zapewniającej odporność na:

• zmiany temperatury,
• wysoką wilgotność,
• wstrząsy,
• zabrudzenia.

Wspomniane oprogramowanie zostało opracowane na podstawie zdobytych doświadczeń, których efektem jest zaimplementowany dedykowany dla aplikacji przemysłowych Firewall z wieloma istotnymi funkcjonalnościami, jak:

• NAT,
• VPN,
• DPI,
• zaawansowana polityka DoS

oraz profilaktyką i systemem wykrywania włamań IPS/IDS.

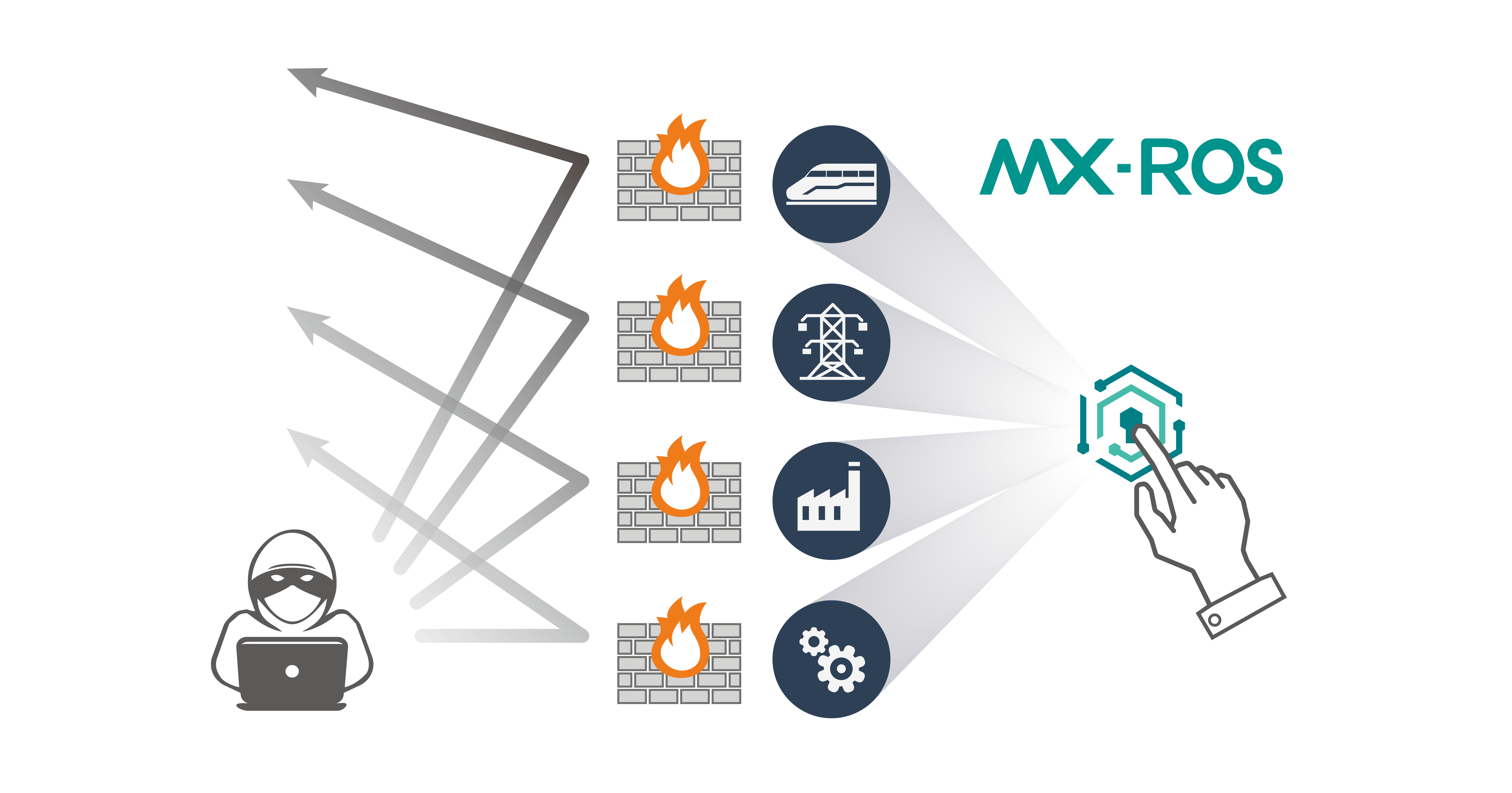

Opisywany firewall został oparty na MX-ROSv3, czyli nowej generacji system operacyjny MOXA, który wraz z nowoczesnym, wydajnym hardware'em tworzy niezwykle skuteczną zaporę ogniową zgodną z najwyższymi standardami ochrony i bezpieczeństwa kluczowych systemów przemysłowych.

EDRy to urządzenia all in one, które realizują jednocześnie funkcję bezpiecznego routera i przełącznika warstwy drugiej (L2). Wpływa to pozytywnie na bezpieczeństwo sieci zmniejszając przy tym ilość urządzeń biorących udział w wymianie danych (oraz koszty). Przy okazji znacznie zwiększa niezawodność oraz obniża podatność tworzonej sieci na potencjalne ataki.

---

Jak chronić swoją sieć za pomocą Firewalla?

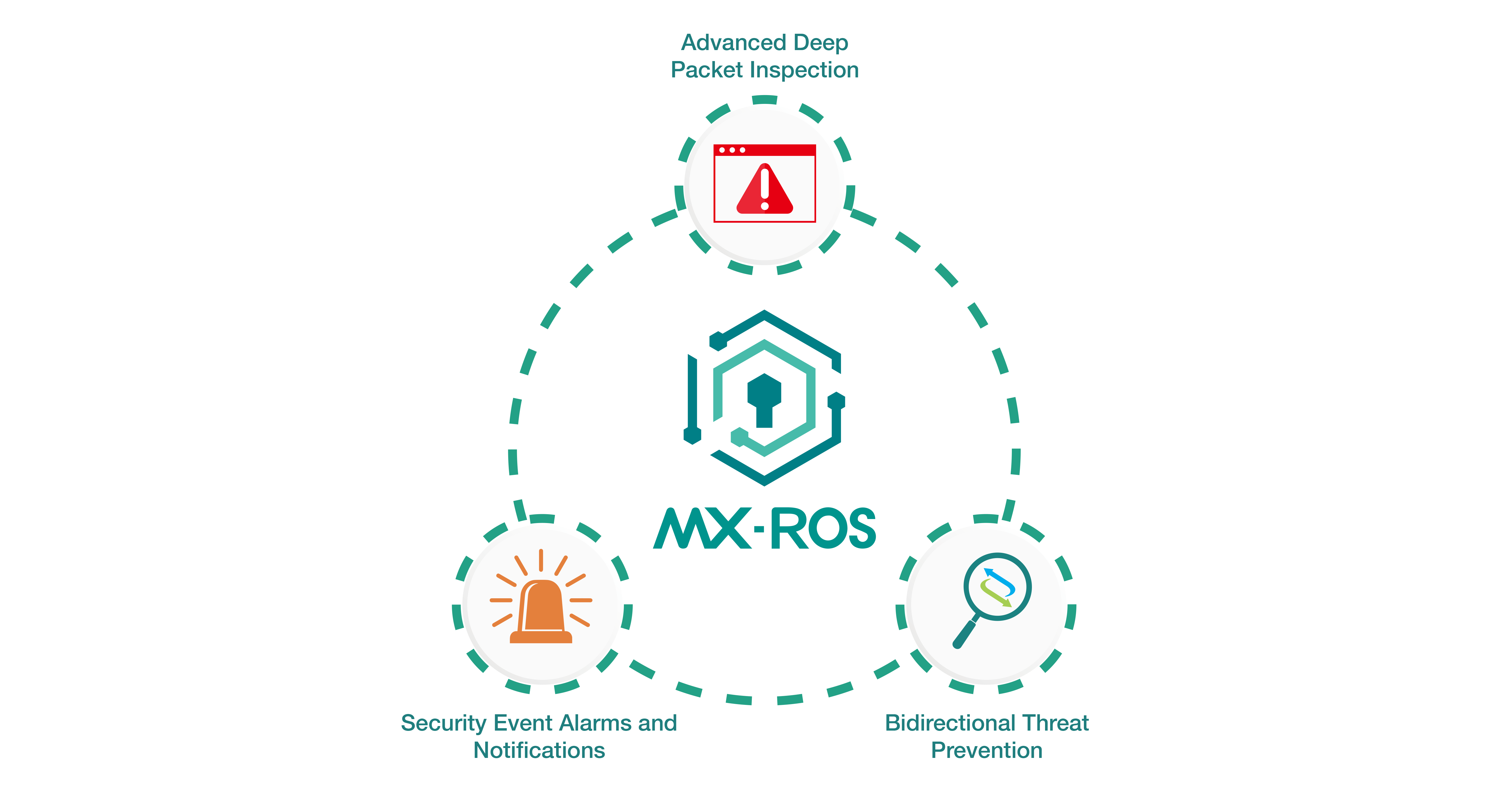

Routery MOXA EDR oferują szeroką gamę innowacyjnych funkcji ochronnych. Podstawą zabezpieczeń są firewalle klasy przemysłowej oparte o MX-ROS. Posiadają szeroko rozbudowane opcje konfiguracji systemu zabezpieczeń do możliwie wczesnego wykrywania potencjalnych zagrożeń sieci Ethernet i maksymalnego dostosowania się do potrzeb użytkownika. EDRy oferują możliwość konfiguracji i personalizacji ustawień i funkcji NATu, VPNu, DPI, polityki DoS oraz profilaktyki i wykrywania włamań IPS/IDS.


Warto również wspomnieć o zaawansowanych funkcjach analizy protokołów przemysłowych takich jak:

• Modbus TCP,
• MMS,
• DNP3,
• IEC-104,
• Ethernet/IP,
• Omron FINS,
• Siemmens Step7,
• EIP.

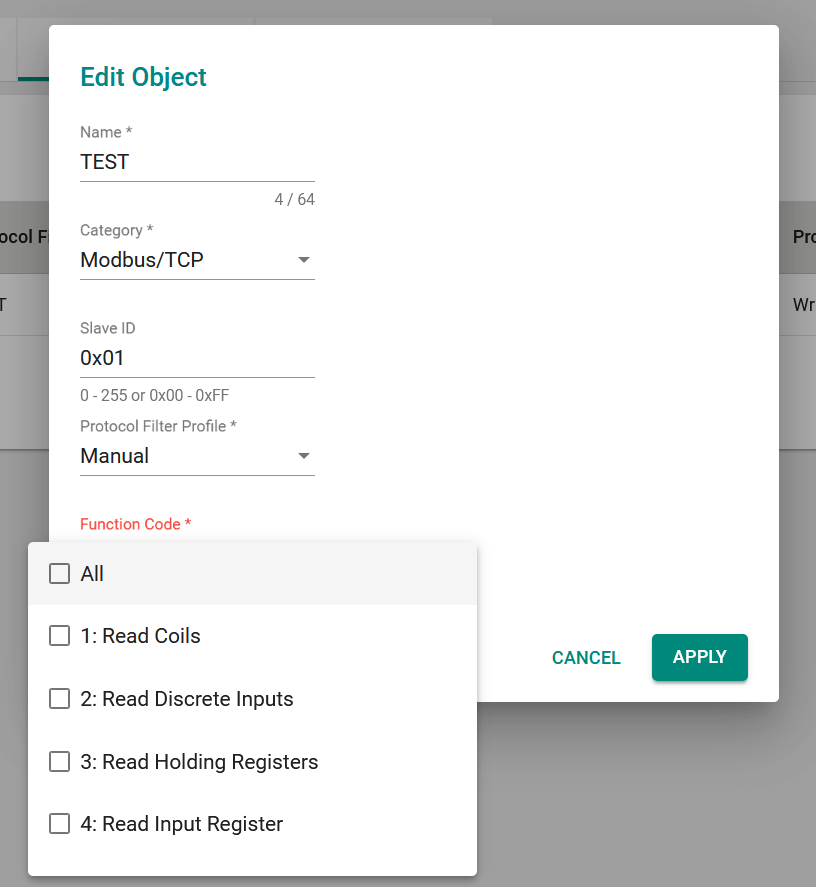

W zależności od potrzeb użytkownika router może analizować poprawność poszczególnych protokołów, a także sprawdzać protokoły na poziomie ich funkcji (Deep Packet Inspection). Przykładowa konfiguracja DPI poniżej dotyczy konfiguracji DPI dla protokołu Modbus/TCP. Jak deklaruje Moxa, ilość możliwych do badania protokołów zostanie znacząco zwiększona w przyszłych aktualizacjach

Ze względu na rozbudowane funkcje nowych routerów all-in-one Moxa EDR, ochrona firewall została podzielona na sekcje. Wspomniany podział dotyczy osobnej polityki dla warswy L2 i warstw L3-L7 modelu ISO/OSI. Takie działanie pozwala na lepsze zabezpieczenie przesyłania danych realizowanych przez zaimplementowany switch (warstwa L2) i router (warstwy L3-7).

---

Najważniejsze funkcjonalności nowych routerów EDR:

• NAT (Network Address Translation)
  NAT to niezwykle istotna technika, która umożliwia translację adresów IP na granicy sieci LAN i WAN. Taka translacja pomaga ukrywać strukturę wewnętrznej sieci i utrudnia atakującym bezpośredni dostęp do urządzeń wewnętrznych. Działanie NATu może zostać skonfigurowane w trybie 1-to-1, N-to-1, PAT oraz bardziej zawansowanym trybie Advance, gdzie np. można ustawić interfejs przychodzący, typ mapowania, zasięg czy adres docelowy.


• VPN (Virtual Private Network)
  VPN to technologia, która tworzy bezpieczne połączenie (tzw. "tunel") pomiędzy dwoma punktami w sieci, np. pomiędzy komputerem a odległym serwerem. Dane przesyłane przez VPN są także szyfrowane, co zwiększa ich poufność i bezpieczeństwo. Opisywany VPN może zostać utworzony zarówno dla warstwy L2 (poprzez L2TP) i realizować funkcję L2TP Serwer oraz warstwy trzeciej (L3) za pomocą IPSec.


• IPS/IDS (Intrusion Prevention System/Intrusion Detection System)
  IDS monitoruje ruch sieciowy w poszukiwaniu podejrzanych działań lub znanych wzorców ataków (sygnatur). Jeśli IDS wykryje potencjalny atak, ostrzega administratora. IPS działa podobnie do IDS, ale jest bardziej zaawansowany, ponieważ nie tylko wykrywa ataki, ale także automatycznie podejmuje działania w celu ich zablokowania, np. analizując wybrane przez użytkownika protokoły (w tym protokoły Modbus/TCP, DNP3, MMS IEC-104, EIP,Omron FINS, Siemmens Step7) lub blokując niepoprawne pakiety odbierane/wysyłane na dany adres IP znajdujący się w sieci.


• Zaawansowana polityka DoS
  DoS, czyli zestaw działań i strategii mających na celu ochronę systemów przed utratą dostępności usług lub systemów działających w sieci. W przypadku polityki DoS może ona wykrywać próby ataków flood np. ARP-Flood, ICMP-Flood czy SYN-Flood lub chronić porty przed próbami badania sieci (Null-Scan, Xmas-Scan, Nmap-Xmas-Scan, Nmap-ID-Scan, FIN-Scan, SYN/FIN-Scan, SYN/RST-Scan) a także chronić sesje synchronizacji (SYN) wychwytując sesje TCP bez SYN.


• DPI (Deep Packet Inspection)
  DPI polega na dogłębnym sprawdzaniu pakietów danych przesyłanych do Twojej sieci IP. Deep Packet Inspection umożliwia nie tylko analizę nagłówków pakietów, ale także zawartości danych poszczególnych protokołów i usług przemysłowych (np. funkcje odczytu/zapisu czy stanów). Pozwala to zachować integralność danych oraz wykrywać anomalie i blokować ataki czy niepożądany ruch sieciowy. Zaimplementowana analiza DPI pozwala na sprawdzenie zarówno funkcji i elementów usług sieciowych oraz protokołów przemysłowych takich jak np. Modbus/TCP, DNP3, MMS, IEC-104, EIP, Omron FINS, czy Step7Comm.


---

Router czy switch przemysłowy?

Czemu nie oba?

Rodzina EDR-8000 i 9000 to sprytne połączenie tworzenia podstawowej architektury sieci realizowanej przez zaimplementowany Switch warstwy L2 oraz bardziej zaawansowanego trasowania i kierowania ruchem realizowanego przez Router. Wspomniany switch L2 obsługuje funkcje zarządzania ruchem, takie jak tworzenie VLAN-ów, kierowanie ruchem multicast (IGMP snooping) czy QoS (Quality of Service). Te zaimplementowane usługi pozwalają na zoptymalizowane kierowanie ruchem danych oraz priorytetowy dostęp do niezbędnych zasobów sieciowych kluczowym aplikacjom działającym w sieci. Co więcej, funkcje takie jak Turbo Ring V2 i Turbo Chain zapewniają możliwość utworzenia redundantnego połączenia, co jest istotną funkcją w krytycznych środowiskach, gdzie wymagana jest nieprzerwana wymiana danych i działanie sieci.

---

Czym różnią się od siebie EDRy?

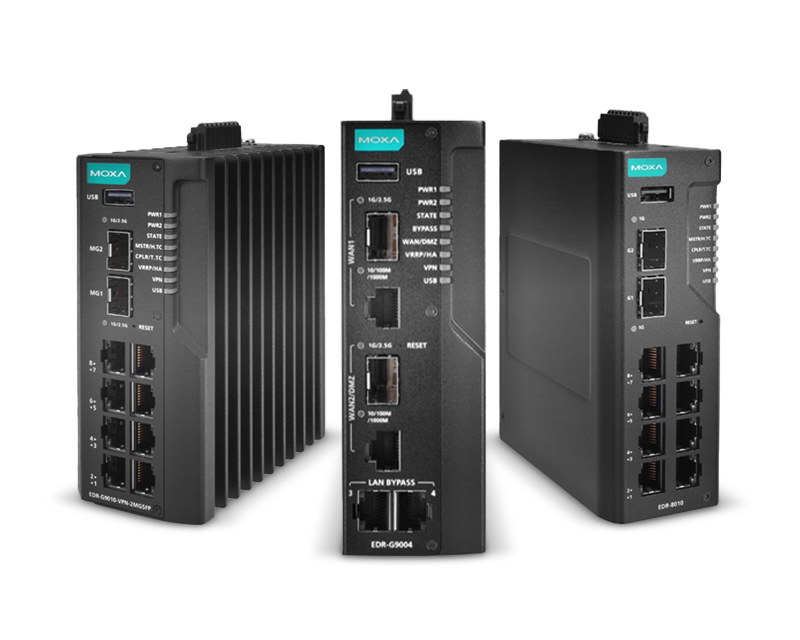

MOXA EDR-8000 i EDR-G9000 to nowoczesna rodzina routerów, która wprowadza szereg ulepszeń. Routery te oferują wyższą wydajność, wsparcie dla nowoczesnych technologii, oraz jeszcze bardziej zaawansowane funkcje bezpieczeństwa a funkcjonalność switcha L2 i wsparcie dla standardów przemysłowych, takich jak np. Modbus TCP czyni je niezwykle uniwersalnymi.

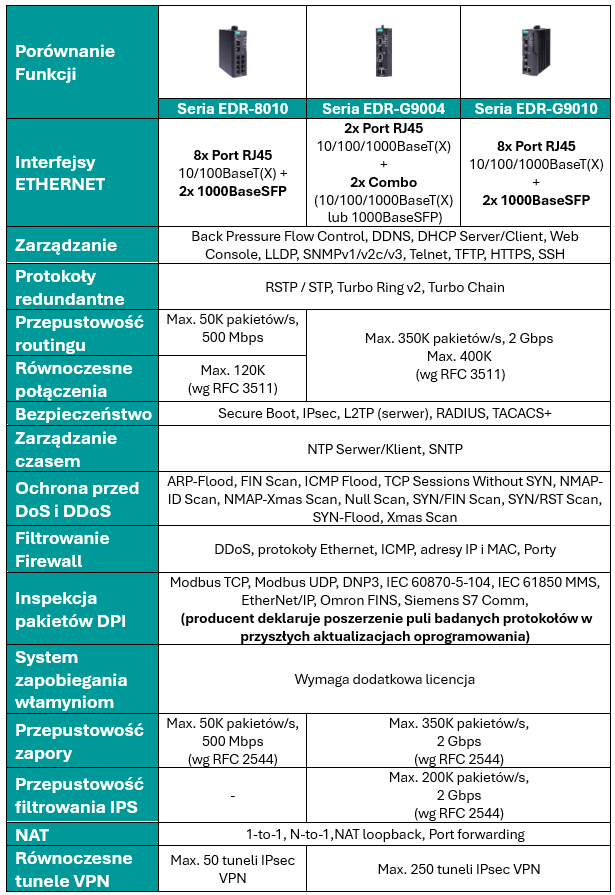

Choć obie serie routerów MOXA mają wiele wspólnych cech, istnieją między nimi istotne różnice, które zostały zawarte w poniższej tabeli.

---

Gdzie stosować EDRy?

Zdecydowanie tam, gdzie należy zadbać o bezpieczeństwo połączenia z siecią WAN lub inną siecią LAN. Wzmocniona konstrukcja EDRów (zwłaszcza w wersjach oznaczonych literką T) i udoskonalony Firewall czynią je doskonałymi zarządcami danych wszędzie tam, gdzie środowiska pracy i przetwarzanie danych wymagają szczególnej ostrożności. EDRy znajdą swoje zastosowanie w krytycznych rozwiązaniach przemysłowych, przepompowniach wody i gazu, statkach i przetwórstwie morskim, kolejowych szafach sterowniczych, czy punktach odstępu sieci sterujących ruchem komunikacyjnym.

EDRy to sprawdzone rozwiązania, których skuteczność została potwierdzona licznymi normami weryfikującymi ich konstrukcję (IEC 60068-2-6, IEC 60068-2-32 i IEC 60068-2-27) i funkcjonalności nowej zapory ogniowej Firewall (ATEX Class I Division 2, IECEx, IEC 62368-1 i UL 62368-1).

Urządzenia Moxa EDR zostały zweryfikowane pod kątem ich zastosowania w:

• kontroli ruchu drogowego (spełniając NEMA TS2),

• przemyśle morskim (spełniając IEC 60945 DNV),
• przemyśle kolejowym (spełniając EN 50121-4),

• energetyce (spełniając IEC 61850-3 Edition 2.0, IEEE 1613).

---

Podsumowanie

Routery MOXA serii EDR-8000 oraz EDR-G9000 oferują zaawansowane możliwości w zakresie ochrony i zarządzania sieciami przemysłowymi spełniając szereg krytycznych norm. Nowa rodzina routerów (zwłaszcza seria EDR-G9000) wprowadza szereg ulepszeń, które czynią ją idealnym wyborem dla przyszłościowych sieci o krytycznym poziomie bezpieczeństwa. Obie serie dają użytkownikowi zaawansowane funkcje firewall, switcha L2 i wysoką wydajność, co dodatkowo zwiększa ich wszechstronność, gwarantując spokój użytkowania przez długie lata.
