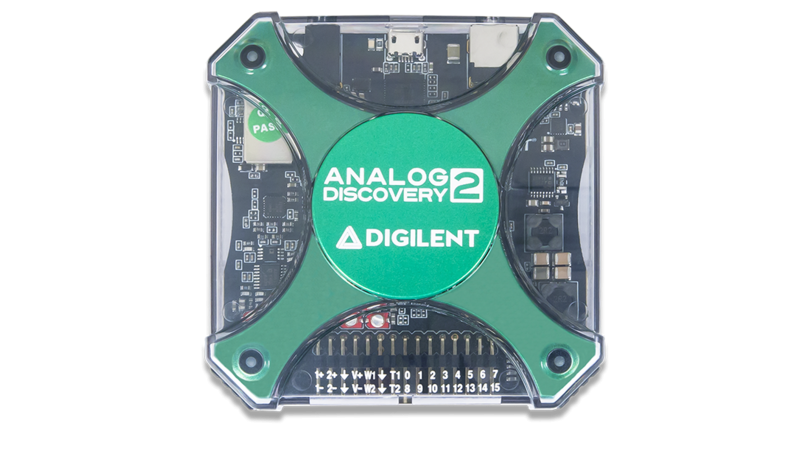

Analog Discovery 2 - oscyloskop USB 100 MS/s, analizator stanów logicznych i zasilacz o zmiennym napięciu

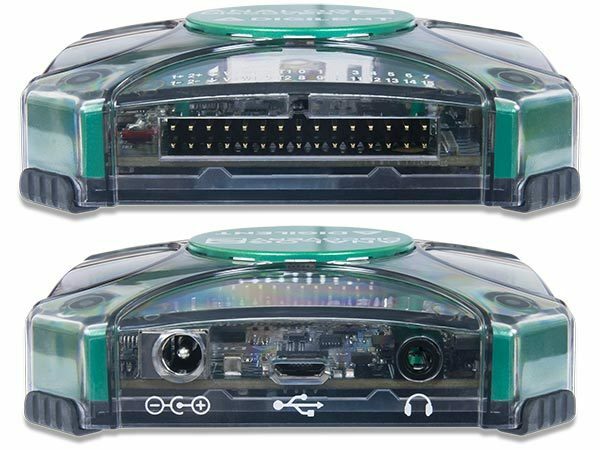

Czym jest Analog Discovery 2?

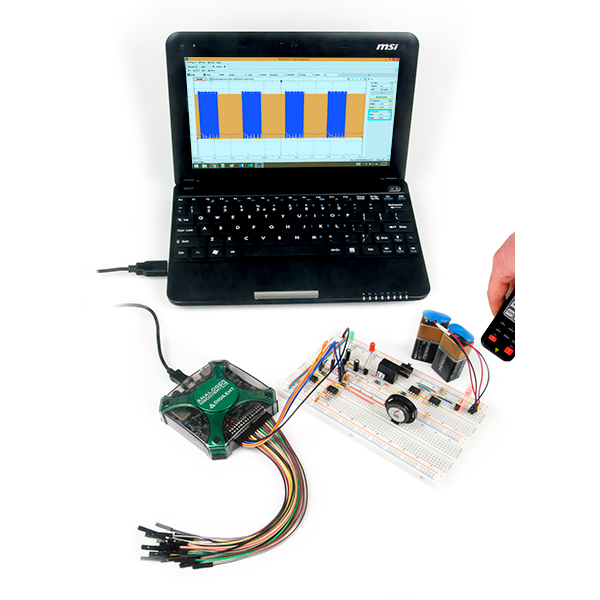

Analog Discovery 2 to oscyloskop USB, analizator stanów logicznych i instrument wielofunkcyjny pozwalający dokonywać pomiarów, wizualizować, generować , rejestrować oraz kontrolować obwody sygnałów mieszanych wszelkiego rodzaju. Urządzenie pomimo swoich niewielkich rozmiarów jest wystarczająco mocne, żeby zastąpić stos sprzętu laboratoryjnego. Pozwala inżynierom, studentom czy też entuzjastom elektroniki na swobodną pracę z obwodami analogowymi i cyfrowymi zarówno w laboratorium jaki i poza nim. Wejścia i wyjścia analogowe oraz cyfrowe można podłączyć do obwodu za pomocą prostych sond przewodowych. Alternatywnie do podłączenia można użyć adapter Analog Discovery BNC i sondy BNC.

Funkcjonalności:

Urządzenie Analog Discovery 2 można skonfigurować do pracy jako jeden z kilku tradycyjnych przyrządów testowo-pomiarowych takich jak:

• Oscyloskop
• Generator przebiegów
• Zasilacz
• Woltomierz
• Rejestrator danych
• Analizator stanów logicznych
• Generator wzorców
• Statyczne wejścia/wyjścia
• Analizator widma
• Analizator sieci
• Analizator impedancji
• Analizator protokołów
• Śledzenie krzywej

Szczegółowy opis funkcjonalności

• Dwukanałowy oscyloskop cyfrowy USB (1 MΩ, ±25 V, różnicowy, 14-bitowy, 100 MS/s, 30 MHz+*)
• Dwukanałowy generator przebiegów arbitralnych (±5 V, 14-bit, 100 MS/s, pasmo 12 MHz+*)
• 16-kanałowy cyfrowy analizator stanów logicznych (3,3 V CMOS i tolerancja 1,8 V lub 5 V, 100 MS/s)
• 16-kanałowy generator wzorów (3,3 V CMOS, 100 MS/s)
• 16-kanałowe wirtualne cyfrowe wejścia/wyjścia, w tym przyciski, przełączniki, wyświetlacze i diody LED, które idealnie nadają się do aplikacji do trenowania logiki
• Dwa cyfrowe sygnały wyzwalające wejścia/wyjścia do łączenia wielu instrumentów lub dostarczania zewnętrznego źródła wyzwalania
• Woltomierz dwukanałowy
• Analizator sieci z schematami przenoszenia obwodu Bode, Nyquist, Nichols. Analizator sieci ma zakres od 1 Hz do 10 MHz.
• Analizator widma zdolny do pomiarów widma mocy i widma (poziom szumów, SFDR, SNR, THD itp.)
• Rejestrator danych z możliwością eksportu danych i funkcji wykresów.
• Analizator impedancji do analizy elementów pojemnościowych i indukcyjnych
• Śledzenie krzywej do analizy charakterystyk dyskretnych półprzewodników, takich jak diody i tranzystory
• Analizator protokołów z SPI, I2C, CAN, AVR i UART
• 2 programowalne zasilacze (0,5 V do 5 V, -0,5 V do -5 V). Maksymalny dostępny prąd wyjściowy i moc zależą od wyboru zasilania Analog Discovery 2
• Stereofoniczny wzmacniacz audio do napędzania zewnętrznych słuchawek lub głośników za pomocą replikowanych sygnałów generatora przebiegów arbitralnych
• Dostępny zestaw Software Development Kit do programowania w Pythonie i C++ oraz zestaw narzędzi do programowania w LabVIEW
• Wsparcie MATLAB dla Data Acquisition Toolbox

*Uwaga: Aby osiągnąć maksymalną przepustowość, wymagane jest użycie adaptera BNC do wykrywania analogowego.

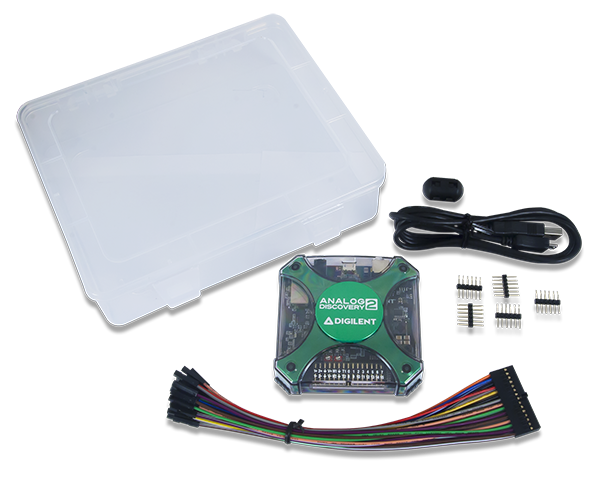

Co wchodzi w skład zestawu?

• Analog Discovery 2 (o wymiarach 3,23 cala x 3,25 cala x 7/8 cala)
• Pudełko projektowe do przenoszenia zestawu (o wymiarach 7 cali x 5,75 cala x 1,5 cala)
• Kabel USB A - micro B
• Kabel sygnałowy 2x15 flywire
• Zestaw pięciu 6-pinowych męskich nagłówków
• Kabel ferrytowy snap-on
• 30-pinowe etykiety flywire

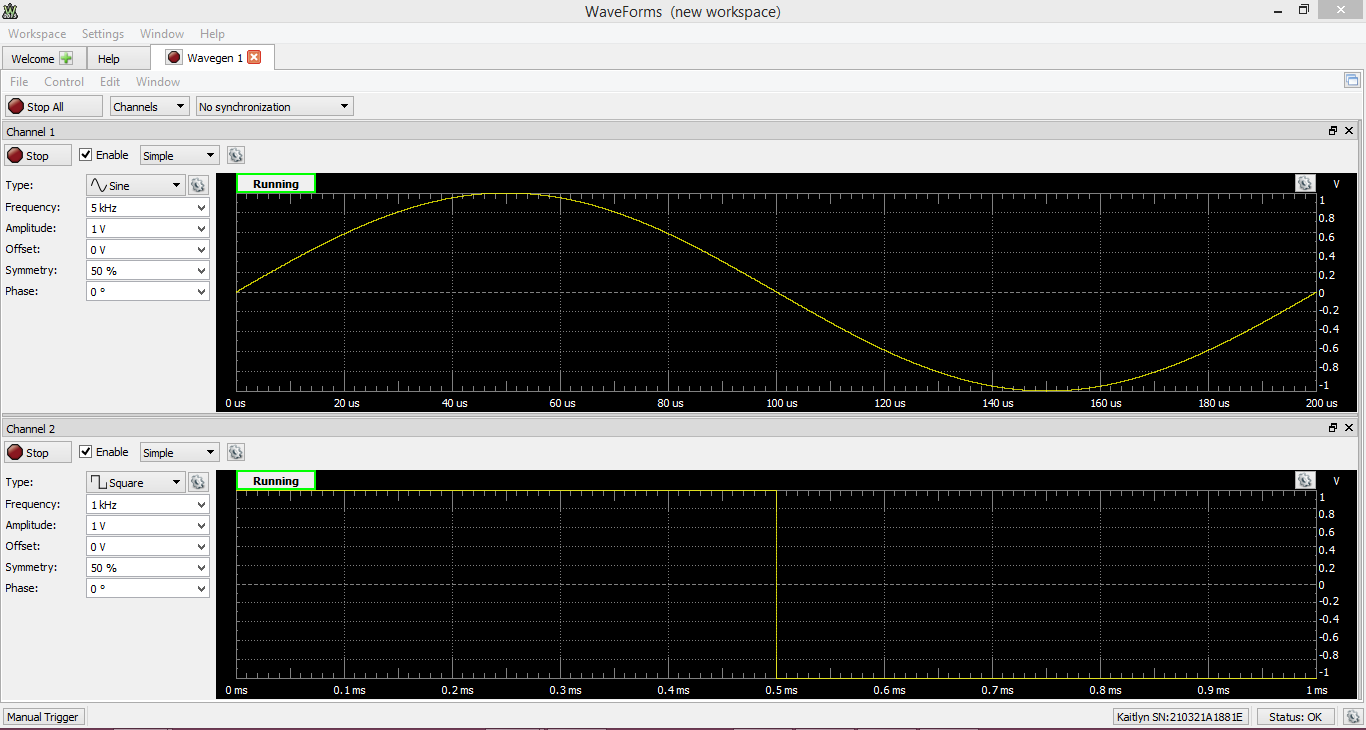

Oprogramowanie WaveForms

Korzystanie z dostępnych instrumentów jest możliwe dzięki oprogramowaniu WaveForms kompatybilnym z systememi MAC, Linux i Windows. Analog Discovery 2 komunikuje się z WafeForms przez połączenie USB z komputerem.

Dodatkowe akcesoria

W celu zapewnienia dodatkowej funkcjonalności można kupić dodatkowe akcesoria takie jak adapter BNC, który łączy standardowe przewody pomiarowe i sondy zakończone BNC z oscyloskopem i generatorem przebiegów Analog Discovery oraz zwiększa szerokość pasma oscyloskopu i generatora przebiegów, adapter do płytki Breadboard i Breakout do bezpośredniego połączenia z płytką stykową lub analizator impedancji zapewniający automatyczną regulację rezystorów odniesienia i przekaźników.

Jeśli chcesz usyskać więcej informacji na temat urządzeń producenta Digilent lub zastanawiasz się które urządzenie będzie dla Ciebie odpowiednie, zapraszam do kontaktu!
