O oscyloskopach słów kilka

Oscyloskop to jedno z najważniejszych narzędzi w rękach projektantów układów elektronicznych. Dzięki niemu mogą dokładnie analizować i mierzyć sygnały elektryczne w swoich projektach. Urządzenie pozwala też na wizualną reprezentację zmian sygnałów w czasie, co ułatwia wykrywanie i diagnozowanie problemów.

Jednym z głównych zastosowań oscyloskopów jest analiza sygnałów analogowych (np. napięcia lub prądu). Oscyloskop umożliwia ich dokładny pomiar. Pozwala to projektantom na zaprojektowanie układów o optymalnych parametrach. Dodatkowo, oscyloskopy pozwalają na precyzyjne mierzenie częstotliwości i fazy sygnałów. Jest to istotne zwłaszcza w projektowaniu układów elektronicznych.

Oscyloskopy są również przydatne w analizie sygnałów cyfrowych, które są reprezentowane przez impulsy elektryczne. Urządzenie pozwala na dokładne mierzenie czasu trwania impulsów, co jest ważne w projektowaniu układów cyfrowych. Dzięki temu projektanci mogą zoptymalizować parametry swoich projektów, takie jak:

• opóźnienia czasowe,
• prędkość transmisji danych,
• synchronizacja zegarów.

Co więcej, oscyloskopy są niezastąpione w diagnostyce awarii układów elektronicznych. Kiedy projektanci lub technicy napotykają problemy z działaniem układów urządzenie pomaga dokładnie zlokalizować i zdiagnozować przyczyny problemów. Oscyloskop pozwala na wizualizację sygnałów elektrycznych, co umożliwia łatwe wykrycie awarii, takich jak zakłócenia elektromagnetyczne czy problemy z zasilaniem.

---

Czym jest Analog Discovery Pro 3000?

To rodzina oscyloskopów, w której skład wchodzą urządzenia serii ADP3450 oraz ADP3250. Są to urządzenie pomiarowe typu All-in-One w kompaktowej obudowie. Sercem każdego z nich jest odpowiednio cztero- lub dwukanałowy oscyloskop o wysokiej rozdzielczości, oferujący 14-bitową rozdzielczość z częstotliwością próbkowania aż do 0,5 GS/s.

---

Czym wyróżnia się Analog Discovery Pro 3000 na tle innych oscyloskopów?

Ten model to zaawansowany oscyloskop, który wyróżnia się kilkoma cechami na tle konkurencji.

• Po pierwsze, Analog Discovery Pro 3000 to oscyloskop wielofunkcyjny. Oznacza to, że poza standardowymi funkcjami oscyloskopu, takimi jak analiza sygnałów elektrycznych, urządzenie może generować sygnały, mierzyć impedancję czy zasilać układy elektroniczne. Dzięki temu projektanci i inżynierowie mogą korzystać z jednego urządzenia do wielu różnych zadań, co zwiększa ich efektywność pracy.


• Po drugie, Analog Discovery Pro 3000 charakteryzuje się wygodnym i intuicyjnym interfejsem. Urządzenie oferuje zaawansowane funkcje, ale jednocześnie jest łatwe w obsłudze nawet dla początkujących. Dzięki temu projektanci i inżynierowie mogą szybko i efektywnie wykorzystać pełnię jego możliwości.


• Warto wspomnieć, że Analog Discovery Pro 3000 oferuje doskonałą jakość pomiarów. Urządzenie jest wyposażone w wysokiej jakości przetworniki analogowo-cyfrowe oraz cyfrowo-analogowe, co zapewnia dokładne i niezawodne mierzenie sygnałów elektrycznych.


• Ponadto, model Pro 3000 posiada szeroką gamę trybów pomiarowych i funkcji analizy sygnałów. Pozwala to na dokładne dostosowanie urządzenia do konkretnych zadań. Co istotne, urządzenie jest kompaktowe i lekkie, co umożliwia jego łatwe przenoszenie i wykorzystanie w różnych miejscach. Interfejs USB umożliwia kontrolę za pomocą komputera. Nie można zapomnieć o tym, że dzięki kanałom matematycznym w oprogramowaniu WafeForms możliwe są proste obliczenia matematyczne przy użyciu wejść oscyloskopu.

---

Co wchodzi w skład zestawu?

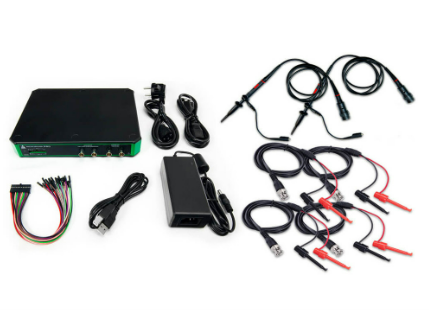

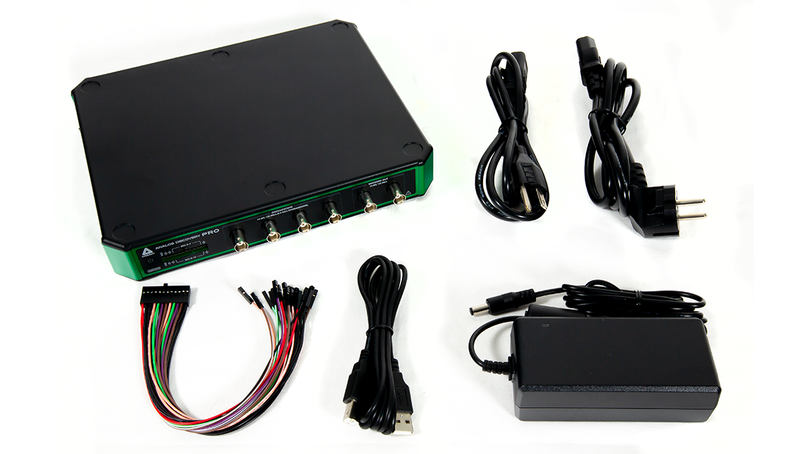

Użytkownik otrzymuje urządzenie, zasilacz 19V 3,4A, kabel USB A-B, kabel US IEC, kabel EU IEC oraz kabel 2x12 MTE. Dodatkowo istnieje możliwość wyboru zestawu powiększonego o 4 kable BNC do mini-grabbera i 4 sondy oscyloskopowe P2150.

---

Wejścia i wyjścia analogowe

Analogowe kanały wejściowe typu single-ended dostępne są za pośrednictwem złączy BNC znajdujących się na przednim panelu. Rozmiar bufora wejściowego w trybie nagrywania wynosi 128 MS. Wyjściami analogowymi są dwa kanały generatora przebiegów arbitralnych. Dostęp do nich, tak jak w przypadku analogowych kanałów wejściowych jest za pośrednictwem złączy BNC znajdujących się na przednim panelu.

---

Wejścia i wyjścia cyfrowe

Urządzenie posiada 16 dedykowanych kanałów cyfrowych działających z maksymalną częstotliwością próbkowania wynoszącą 125 MS/s.

---

Zasilanie cyfrowe

Analod Discovery Pro 3000 posiada jeden 2-kanałowy zasilacz cyfrowy. Zakres napięcia wynosi od 1,2 V do 3,3 V, natomiast maksymalny prąd wyjściowy to 300 mA.

---

Zaawansowane wyzwalanie

Urządzenie posiada dwa dedykowane zewnętrzne wyzwalacze BNC. Oprócz nich źródłem wyzwalania mogą być analogowe kanały oscyloskopu, start generatora funkcyjnego, cyfrowe linie I/O oraz ręczny przycisk wyzwalania.

---

Łączność

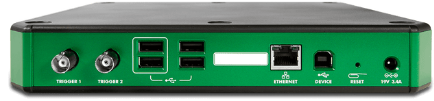

Łączność urządzenia z komputerem może być realizowana poprzez połączenie USB lub Ethernet (istnieje możliwość łączności w trybie Linux oraz standardowym). W trybie Linux istnieje możliwość podłączenia urządzeń peryferyjnych poprzez 4 szybkie porty USB 2.0.

---

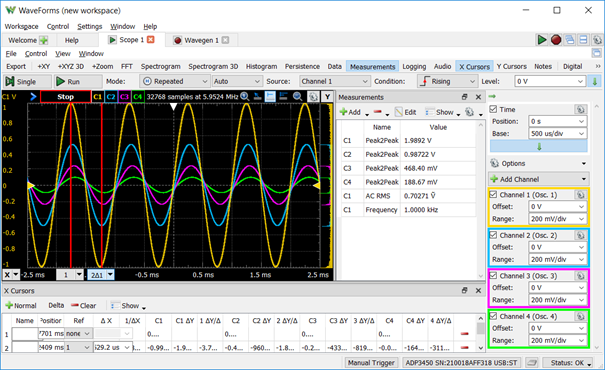

Wykorzystanie oprogramowanie WaveForms

Analog Discovery Pro posiada aż 12 instrumentów, które są gotowe do analizy sygnałów mieszanych. Można przeprowadzić ją w wygodny sposób, wykorzystując bezpłatne oprogramowanie producenta - WaveForms.

---

Dostępne instrumenty:

- oscyloskop,
- generator przebiegów,
- zasilacz,
- woltomierz,
- rejestrator danych,
- analizator stanów logicznych,
- generator wzorców,
- statyczne wejścia/wyjścia,
- analizator widma,
- analizator sieci,
- analizator impedancji,
- analizator protokołów.

---

Jeżeli jesteś zainteresowany produktami firmy Digilent, pisz śmiało na adres: pawel.czekierda@elmark.com.pl
