Analog Discovery Pro ADP5250
Wizerunek autora
Producent: Digilent
  • Zakłady przemysłowe
  • Edukacja

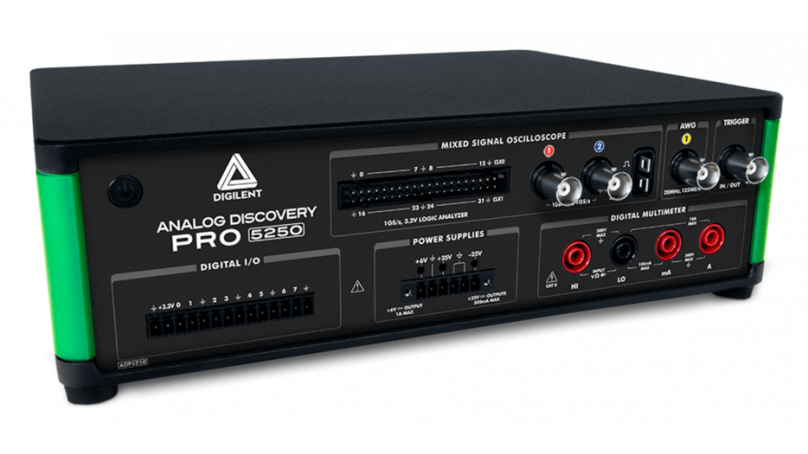

Czym jest Analog Discovery Pro ADP5250?

To wielofunkcyjna, programowalna i łatwa w obsłudze stacja pomiarowa. Została stworzona z myślą o połączenia wielu różnych instrumentów w jedno elastyczne i programowalne urządzenie. Jest wyposażona m.in. w:

  • oscyloskop sygnałów mieszanych z dwoma kanałami analogowymi z pasmem 100 MHz, próbkowanymi z częstotliwością 1 GS/s, 34 kanałami cyfrowymi,
    trójwyjściowy zasilacz z napięciem wyjściowym 25 V,
  • zewnętrzny wyzwalacz,
  • generator przebiegów,
  • wbudowany programowalny multimetr cyfrowy.

Co wyróżnia Analog Discovery Pro ADP5250?

To pierwsze urządzenie marki Digilent z pełnymi możliwościami multimetru cyfrowego, w tym pomiarem rzeczywistego prądu i rezystancji oraz zakresem wejściowym 300 V.

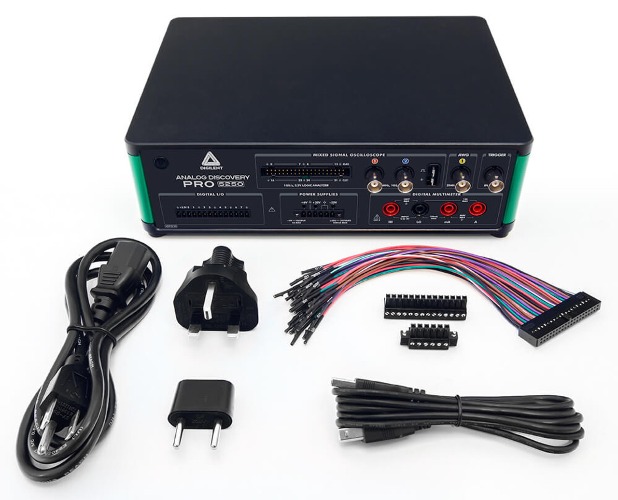

Zawartość zestawu

  • urządzenie ADP5250
  • kabel USB A-B
  • 1x14 cyfrowy adapter zacisków śrubowych we/wy
  • adapter zacisków śrubowych zasilacza 1x6
  • kabel MTE analizatora stanów logicznych 2x18
  • amerykański kabel IEC
  • adapter UE
  • adapter brytyjski

Istnieje możliwość wyboru zestawu powiększonego o pakiet sond - dwie oscyloskopowe P2150 150 MHz, 2 BNC do kabla Mini-grabber oraz jeden zestaw czerwonych i czarnych urządzeń DMM.


Najlepszy kompleksowy system testowy

Urządzenie Analog Discovery Pro ADP5250 oferuje szereg zaawansowanych opcji wyzwalania. Instrumenty w WaveForms mogą być wyzwalane krzyżowo, np. poprzez aktywację przechwytywania oscyloskopu na podstawie odebranego i zdekodowanego protokołu cyfrowego. Ponadto sygnały zewnętrzne mogą wyzwalać zdarzenia za pomocą dedykowanego wejścia/wyjścia zewnętrznego wyzwalacza.

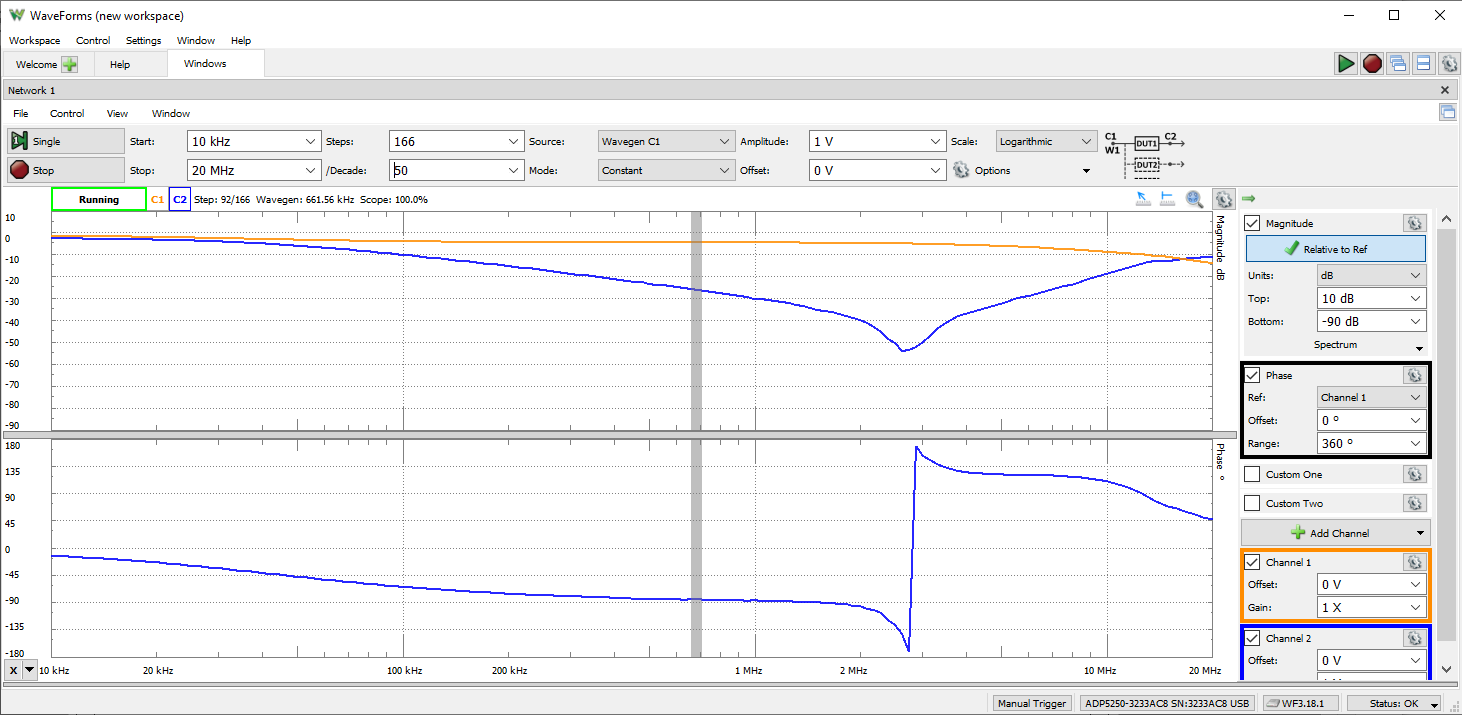

Darmowe oprogramowanie WaveForms zapewnia konfigurowanie tych funkcji w samych instrumentach w celu większej kontroli lub automatyzacji w jednym z dostępnych interfejsów skryptowych.

Osoby zaznajomione z NI zauważą wygląd i docenią funkcje sprzętowe podobne do VirtualBench VB-8012. ADP5250 to sprzęt wysokiej jakości firmy NI, połączony z pakietem oprogramowania WaveForms zapewnia najwyższą jakość testów.

Urządzenie działa z systemem Windows.


Funkcjonalności

Analog Discovery Pro ADP5250 może służyć jako:

  • oscyloskop,
  • generator przebiegów,
  • źródło zasilania,
  • multimetr cyfrowy,
  • rejestrator danych,
  • analizator logiczny,
  • statyczne sterowanie wejść/wyjść,
  • analizator widma,
  • analizator sieci,
  • analizator impedancji.

Właściwości

Wejścia analogowe

  • używane w oscyloskopie, rejestratorze danych, analizatorze sieci, analizatorze widma i analizatorze impedancji,

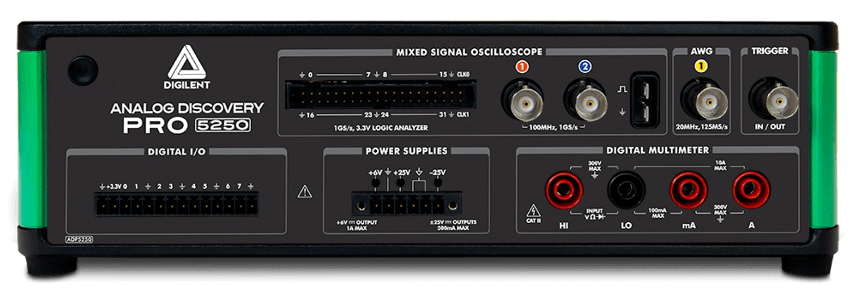

  • dwa analogowe kanały wejściowe dostępne za pośrednictwem złączy BNC na przednim panelu,
  • typ kanału: single-ended,
  • pasmo analogowe: 100 MHz przy -3 dB,
  • rozdzielczość 8-bitowa,
  • maksymalna częstotliwość próbkowania: 1 GS/s pojedynczy kanał,
  • maksymalny zakres wejściowy: 40 V międzyszczytowe,
  • sprzężenie AC lub DC,
  • maksymalna długość zapisu: 1 MS na kanał,
  • złącze panelu przedniego generujące falę prostokątną 5 V, 1 kHz do wygodnej kompensacji sond oscyloskopowych BNC.

Wyjścia analogowe

  • używane w generatorze przebiegów, analizatorze impedancji i analizatorze sieci,
  • jeden kanał dostępny przez złącze BNC na przednim panelu,
  • rozdzielczość 14-bitowa,
  • amplituda AC (maks.): ±12 V,
  • maksymalna szerokość pasma analogowego: 5 MHz przy -3 dB,
  • maksymalna częstotliwość próbkowania: 125 MS/s,
  • filtr przełączany programowo: dolnoprzepustowy 36 MHz, 7-biegunowy, eliptyczny.

Zasilacze

  • cyfrowe: 3,3 V, 20 mA,
  • prądu stałego:
    • zmienna od 0 do 6 V, maks. prąd 1 A,
    • 0 do 25 V zmienne, maks. prąd 500 mA (izolowany),
    • 0 do -25 V zmienny, maks. prąd 500 mA (izolowany).

Multimetr cyfrowy

  • używany w instrumencie DMM (multimetr cyfrowy),
  • funkcje: napięcie DC, napięcie AC, prąd DC, prąd AC, rezystancja, dioda, ciągłość,
  • rozdzielczość: 5 1/2 cyfr,
  • częstotliwość próbkowania 5 S/s,
  • ochrona wejścia:
    - rezystancja diody: do 300 V DC,
    - napięcie DC i AC: do 300 V DC lub 265 VAC (rms) 400 V AC (wartość szczytowa),
    - bezpiecznik złącza prądowego DMM A: wewnętrzny bezpiecznik ceramiczny,
    10 A 250 V, zwłoczny, 5 x 20 mm, T 10 AH 250 V,
    - bezpiecznik złącza prądowego mA DMM: wewnętrzny bezpiecznik ceramiczny, 1,25 A 250 V, zwłoczny, 5 x 20 mm, T 1,25 AH 250 V,
    - maksymalne napięcie wspólne: 300 V DC lub AC (rms).

Wejścia cyfrowe

  • używane w analizatorze stanów logicznych,
  • kanały: 32,
  • napięcie wejściowe: od 0 V do 5 V,
  • próg wejściowy: 0 V do 2 V,
  • maksymalna częstotliwość próbkowania: 1 GS/s,
  • typowa długość rekordu: 1 MS.

Wejścia i wyjścia cyfrowe

  • używane w instrumencie ze statycznymi wejściami/wyjściami,
  • kanały: 8,
  • standard logiki wejść: TTL kompatybilny z 5 V,
  • standard logiki wyjścia: 3,3 V LVTTL.

Zaawansowane wyzwalanie

  • źródła wyzwalania: kanały analogowe oscyloskopu, start generatora funkcyjnego, wejścia cyfrowe, cyfrowe wejścia/wyjścia, częstotliwość linii zasilającej, wyzwalanie zewnętrzne,
  • tryby wyzwalania:
    • normalny,
    • automatyczny,
    • wymuszony,
    • pojedynczy
  • wyzwalacz analogowy
    • krawędź z histerezą
  • wyzwalacz cyfrowy
    • krawędź, poziom, wzór, usterka
  • wyzwalacz zewnętrzny:
    • wejście TTL kompatybilne z 5 V lub wyjście LVTTL 3,3 V
    • siła napędu 4 mA

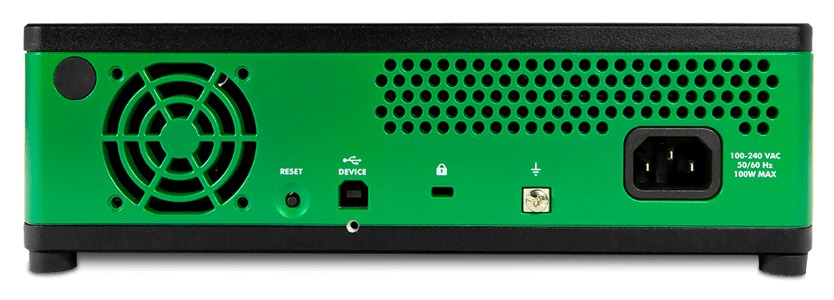

Łączność:

  • urządzenie do komputera: USB 2.0 Hi-Speed
