Bezpośrednia komunikacji złącza szeregowego z modułem komórkowym (komendy gsmat).



Nasze routery wykorzystują moduł GSM do połączenia z siecią mobilną i jest to jedna z głównych funkcji, do których są wykorzystywane. Wszystkie ustawienia modułu GSM są przeprowadzane w interfejsie głównym urządzenia i jest to domyślnie główne połączenie WAN. Do kontroli stanu połącznie można wykorzystać komendę „gsmat”. Może ona również posłużyć do jego konfiguracji, ale nie jest to opcja zalecana.

Ujmując to w proste słowa nasze urządzenia są routerami, a nie modemami co wprowadza możliwość wykorzystania dodatkowych funkcjonalności z wykorzystaniem komend „gsmat”. Funkcjonalności te dzielą się na dwa typy określane jako:

  • Non-exclusive access – dla użytkowników mniej doświadczonych z taką obsługą modułu,
  • Exclusive access – przeznaczone dla zaawansowanych.

Wejście w drugi z trybów powoduje wstrzymanie komunikacji z siecią mobilną i pozwala na parametryzowanie dodatkowych opcji. Wykorzystywany jest on głownie do debugowania połączenia mobilnego.

W celu konfiguracji komunikacji złącza szeregowego z modułem komórkowym należy:

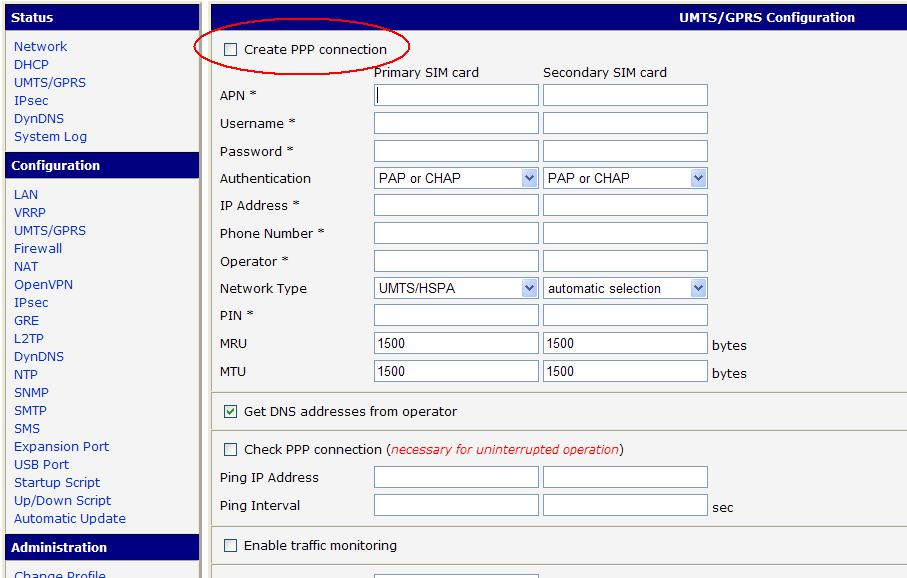

1. Wyłączyć połączenie PPP.

2. Wpisać poniższe komendy do sekcji Startup Script.

ifconfig lo up # this is not needed in newer firmware (from fw version 3.0.7)

portd -c /dev/ttyXXXX -b 115200 -d 8 -p N -s 1 -l 20 -o tcp -h 127.0.0.1 -t 8000 &

Gdzie /dev/tty/XXXX jest określeniem portu modułu komórkowego. Listę dostępnych portów można odnaleźć w tabeli „Porty komunikacyjne modułów komórkowych” zamieszczonej poniżej.

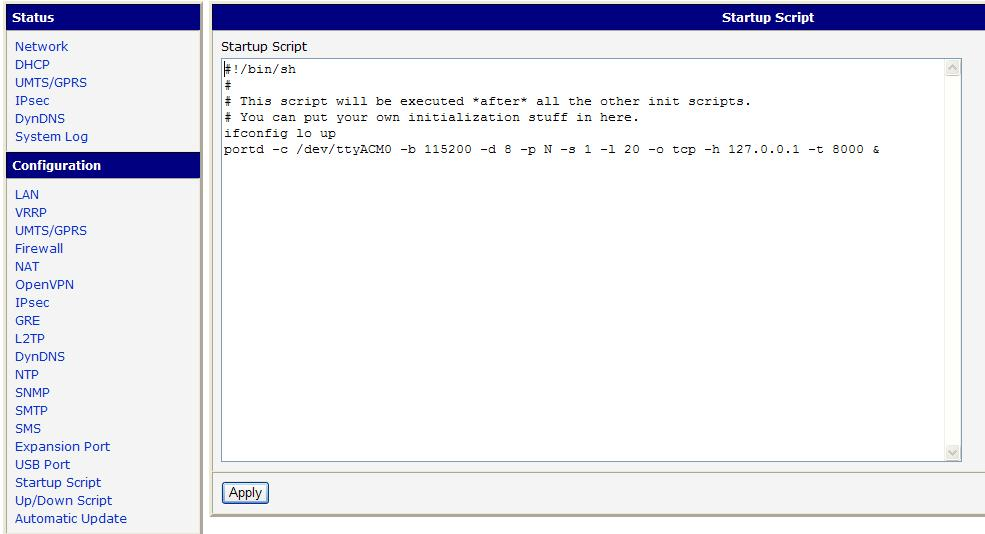

Przykład skryptu poniżej:

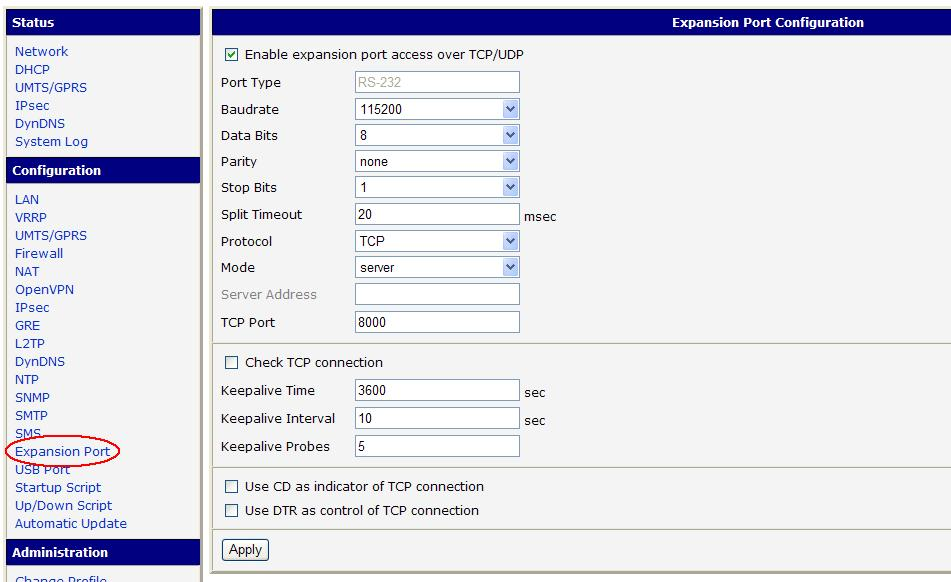

3. Z sekcji odpowiadającej za konfigurację portów rozszerzeń należy aktywować opcję „Enable expansion port access over TCP/UDP” oraz potwierdzić ją przyciskiem „Apply”.

4. Zresetować router i spróbować połączyć się z routerem (modułem GSM) z wykorzystaniem portu (RS232). Powinno to umożliwić bezpośrednią komunikację z modułem GSM.

Porty komunikacyjne modułów komórkowych:

Moduł komórkowy Kanał 1 Kanał 2
MC75 /dev/ttyS1 /dev/ttyS2
EES3 /dev/ttyACM0 /dev/ttyS2
TRM3 /dev/ttyUSB7 /dev/ttyUSB8
HC15 /dev/ttyACM0 /dev/ttyUSB8
HC25 /dev/ttyACM0 /dev/ttyUSB8
EU3 /dev/ttyUSB10 /dev/ttyUSB8
PHS8 /dev/ttyUSB9 /dev/ttyUSB8
PLS8-E_R1 /dev/ttyUSB8 /dev/ttyUSB8
PLS8-E_R2 /dev/ttyUSB9 /dev/ttyUSB8
PLS8-X_R2 /dev/ttyUSB9 /dev/ttyUSB8
MC7304 /dev/ttyUSB8 /dev/ttyUSB8
MC7700 /dev/ttyUSB8 /dev/ttyUSB8
MC7710 /dev/ttyUSB9 /dev/ttyUSB8
MC7750 /dev/ttyUSB8 /dev/ttyUSB8
MC8705 /dev/ttyUSB9 /dev/ttyUSB8
MC8790 /dev/ttyUSB9 /dev/ttyUSB8
ME909 /dev/ttyUSB6 /dev/ttyUSB8
L280 /dev/ttyACM9 /dev/ttyACM8
LE910-EU /dev/ttyACM11 /dev/ttyACM8
LE910-NA1 /dev/ttyACM11 /dev/ttyACM8
GOBI3K /dev/ttyUSB8 /dev/ttyUSB8
VWM10 dev/ttyACM0 /dev/ttyUSB8
MPNX00 /dev/ttyUSB7 /dev/ttyUSB8
MPL200 dev/ttyUSB8 /dev/ttyUSB8
EC25/EG25 /dev/ttyUSB9 /dev/ttyUSB8
BG96 /dev/ttyUSB9 /dev/ttyUSB8
LM960A18 /dev/ttyUSB9 /dev/ttyUSB8
SIM7070E /dev/ttyUSB11 /dev/ttyUSB8
PLS83-EP /dev/ttyUSB7 /dev/ttyUSB8
EM12-G /dev/ttyUSB9 /dev/ttyUSB8
RM505Q-AE /dev/ttyUSB9 /dev/ttyUSB8
