EKI-1211 - przydatna bramka komunikacyjna do konwersji protokołu Modbus RTU/TCP
Co zrobić gdy masz starsze urządzenia z komunikacją szeregową Modbus/RTU i chcesz je podłączyć do sieci Ethernet? Zapraszamy do przeczytania poniższego wpisu, który pokazuje proste rozwiązanie tego problemu, jakim jest bramka komunikacyjna Advantech EKI-1211.
Standard, który wciąż się utrzymuje
Mimo upływu lat magistrala szeregowa ma ciągle swoich zwolenników, szczególnie w rozwiązaniach przemysłowych i fotowoltaice. Niemniej, rozwiązania te są coraz rzadziej stosowane, bo wypierają je szybsze i lepiej zabezpieczone sieci Ethernet.

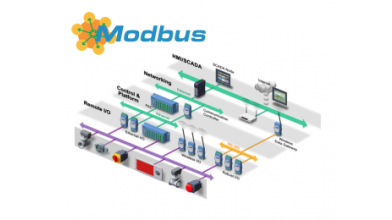

Ale co w przypadku, gdy dysponujemy czujnikami bądź modułami ze standardem RS i protokołem Modbus/RTU i chcemy je przesłać do sieci właśnie w ten sposób? W takiej sytuacji najprościej zastosować dodatkowe bramy, które jednocześnie przenoszą sieć RS na Ethernet i konwertują protokół Modbus/RTU na Modbus/TCP.
Prosta obsługa, wiele możliwości na połączenie

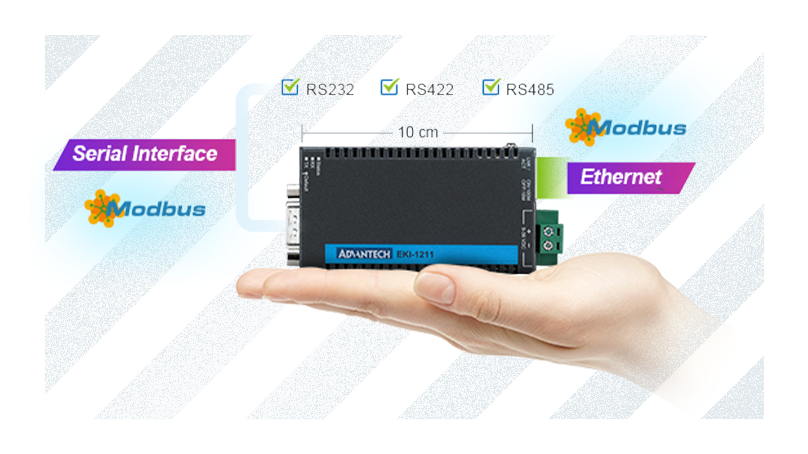

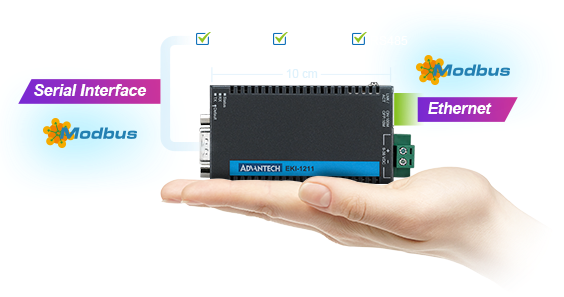

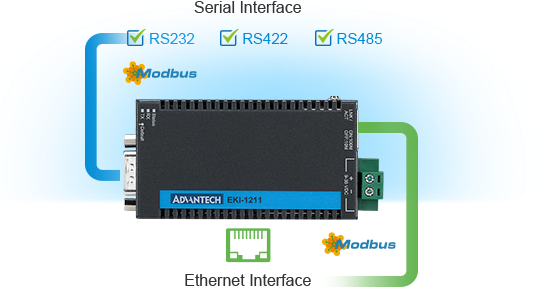

EKI-1211 to brama, która pozwala na połączenie starszych i nowszych rozwiązań Modbus RTU/TCP/ASCII obydwu kierunkach. Na pokładzie znajduje się jeden konfigurowalny softwarowo port szeregowy RS-232/422/485 z możliwością transmisji na poziomie do 230.4 kbps.
W trybie Slave każdy z portów szeregowych umożliwia przyłączenie jednocześnie do 16 hostów Master TCP i 31 urządzeń RS. W takiej konfiguracji protokół Modbus TCP jest konwertowany na Modbus RTU/ASCII w sposób całkowicie przezroczysty.
W trybie Master bramka komunikacyjna pozwala na przesłanie ramek z portu szeregowego do 16 adresów IP zdefiniowanych wewnątrz tablicy danych. Dodatkowo czas timeout (ms) pozwala regulować okres oczekiwania na odpowiedź z urządzenia do którego są konwertowane ramki Modbus.
Bramka komunikacyjna, która wytrzyma wiele
EKI ma niewielką, metalową obudowę, która pozwala na montaż naścienny bądź na standardowej szynie DIN w miejscach o ograniczonej przestrzeni. Port Ethernet wyposażony został w izolację magnetyczną do 2,25kV a interfejs szeregowy w ochronę ESD przed przepięciami do 8kV. Bramka komunikacyjna może pracować w zakresie temperatury od -10 do 60°C oraz podwyższonej wilgotności 5-95%. Ważny jest też niski pobór mocy na poziomie 1W co zapewnia prace na alternatywnych źródłach energii.
Poniżej zapoznasz się z częścią techniczną:
Bramka komunikacyjna EKi-1211 - szczegóły
-
port szeregowy RS-232/422/485 (ilość: 1)
-
port Ethernet 10/100Mbps (ilość: 1)
-
konwersja pomiędzy Modbus TCP a Modbus RTU/ASCII Master/Slave
-
obsługa do 16 połączeń na port w trybie Master Mode (konwersja Modbus/RTU na TCP)
-
obsługa do 32 połączeń na port w trybie Slave Mode (konwersja Modbus/TCP na RTU)
-
ochrona ESD do 8kV na liniach RS
-
izolacja magnetyczna do 2,25kV na portach Ethernet
-
prędkość do 230.4 kbps na porcie szeregowym
-
redundantne zasilanie 9-36VDC
-
montaż naścienny lub na szynie DIN
-
praca w zakresie temperatury od -10 do 60°C
-
niski pobór energii 1W
-
konfiguracja poprzez oprogramowanie "Advantech Serial Device Server Configuration Utility"
-
wspierane systemy operacyjne: Windows 2000/XP/Vista/7/8/8.1/10, Windows Server 2003/2008/2012 i Linux w wersji 32 i 64 bit
Podsumowanie możliwości tej bramki
EKI-1211 to przemysłowa bramka komunikacyjna, która integruje starsze i nowsze rozwiązania Modbus RTU/TCP/ASCII pomiędzy sieciami szeregowymi a Ethernet i pozwala na połączenie w obydwu kierunkach. Na pokładzie znajduje się jeden konfigurowalny softwarowo port szeregowy RS-232/422/485 z możliwością transmisji na poziomie do 230.4 kbps.
W trybie Slave każdy z portów szeregowych umożliwia przyłączenie jednocześnie do 16 hostów Master TCP i 31 urządzeń RS. W takiej konfiguracji bramka komunikacyjna sprawia, że protokół Modbus TCP jest konwertowany na Modbus RTU/ASCII w sposób całkowicie przezroczysty.
W trybie Master konwerterprzemysłowy może służyć do przesłania ramek z portu szeregowego do 16 adresów IP zdefiniowanych wewnątrz tablicy danych. Dodatkowo czas timeout (ms) pozwala regulować okres oczekiwania na odpowiedź z urządzenia do którego są konwertowane ramki Modbus.
Bramka komunikacyjna ma kompaktową, metalową obudowę, która pozwala na montaż naścienny bądź na standardowej szynie DIN. Port Ethernet wyposażony został w izolację magnetyczną do 2,25kV a interfejs szeregowy w ochronę ESD przed przepięciami do 8kV. Bramka komunikacyjna może pracować w zakresie temperatury od -10 do 60°C oraz podwyższonej wilgotności 5-95%.
