Case study: Suszarnia gryzaków dla psów

Wykonawca projektu

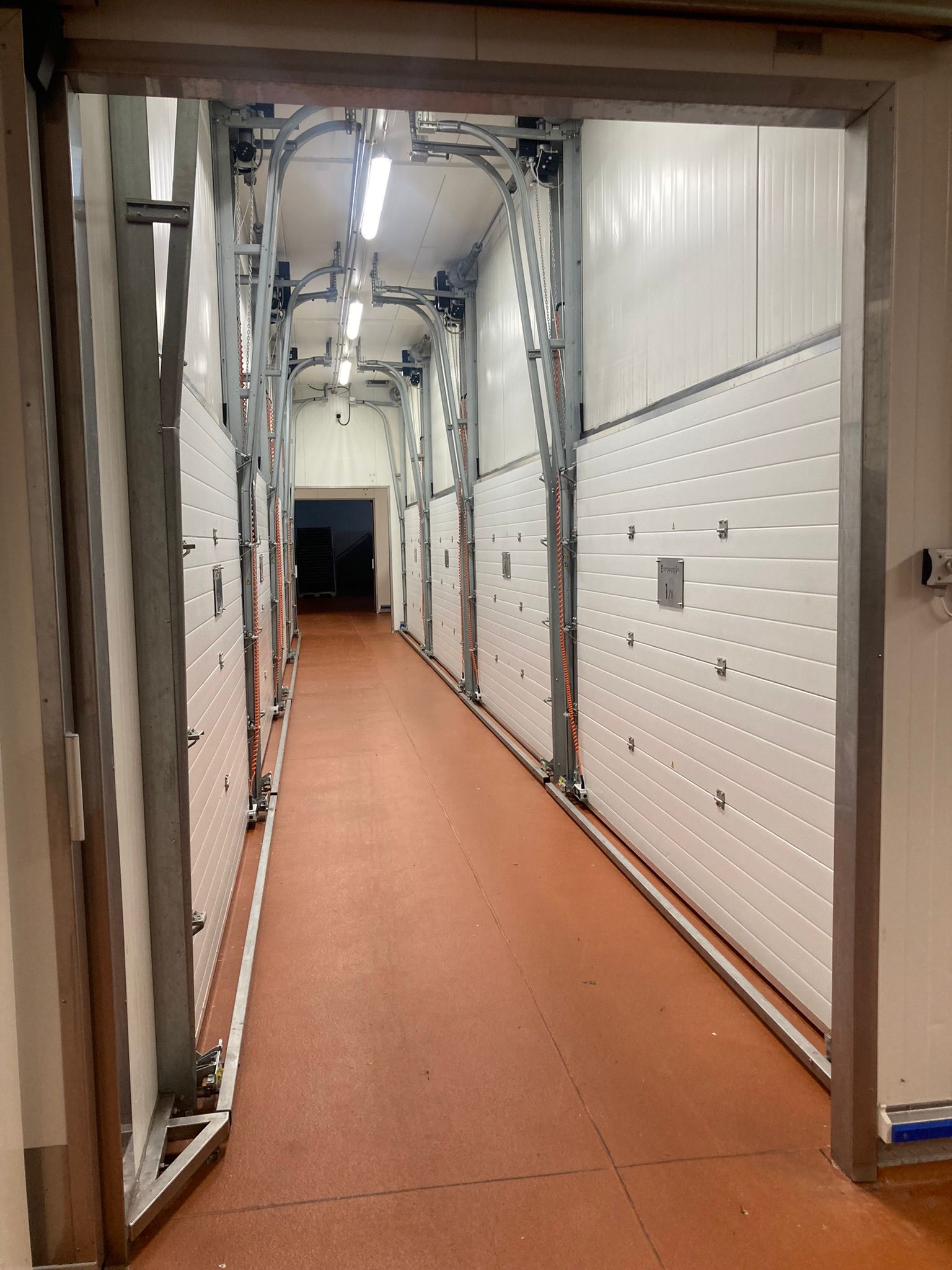

ELECTRO-TECHNICS-COOL Sp. z o.o. odpowiadała za dostarczenie i montaż automatyzacji do suszarni 50 wózkowej, która jest przeznaczona do suszenia gryzaków dla psów.

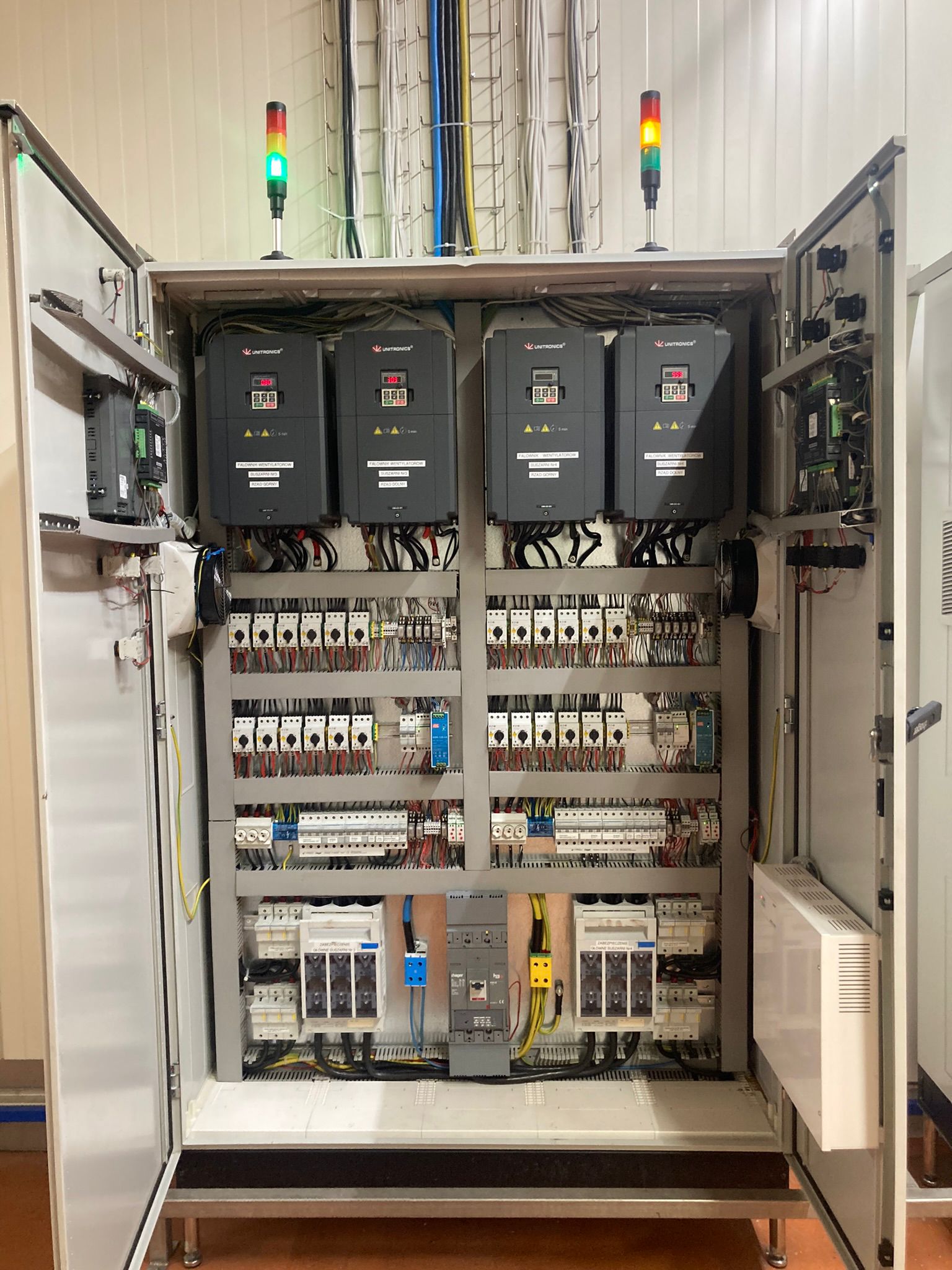

Szafa sterownicza suszarni

Sterownik PLC ma za zadanie utrzymywać zadaną i stałą temperaturę przy odpowiednio zadanym przepływie z wentylatorów wewnątrz. Również utrzymywana jest stała wilgotność wewnątrz pomieszczenia, którą dowolnie można zadać z panelu sterowania.

Jako urządzenie grzewczo-wentylacyjne zastosowano centralę nawiewno-wywiewną z odzyskiem ciepła w postaci wymiennika przeciwprądowego. Maksymalna wydajność centrali 6000m3/h powietrza.

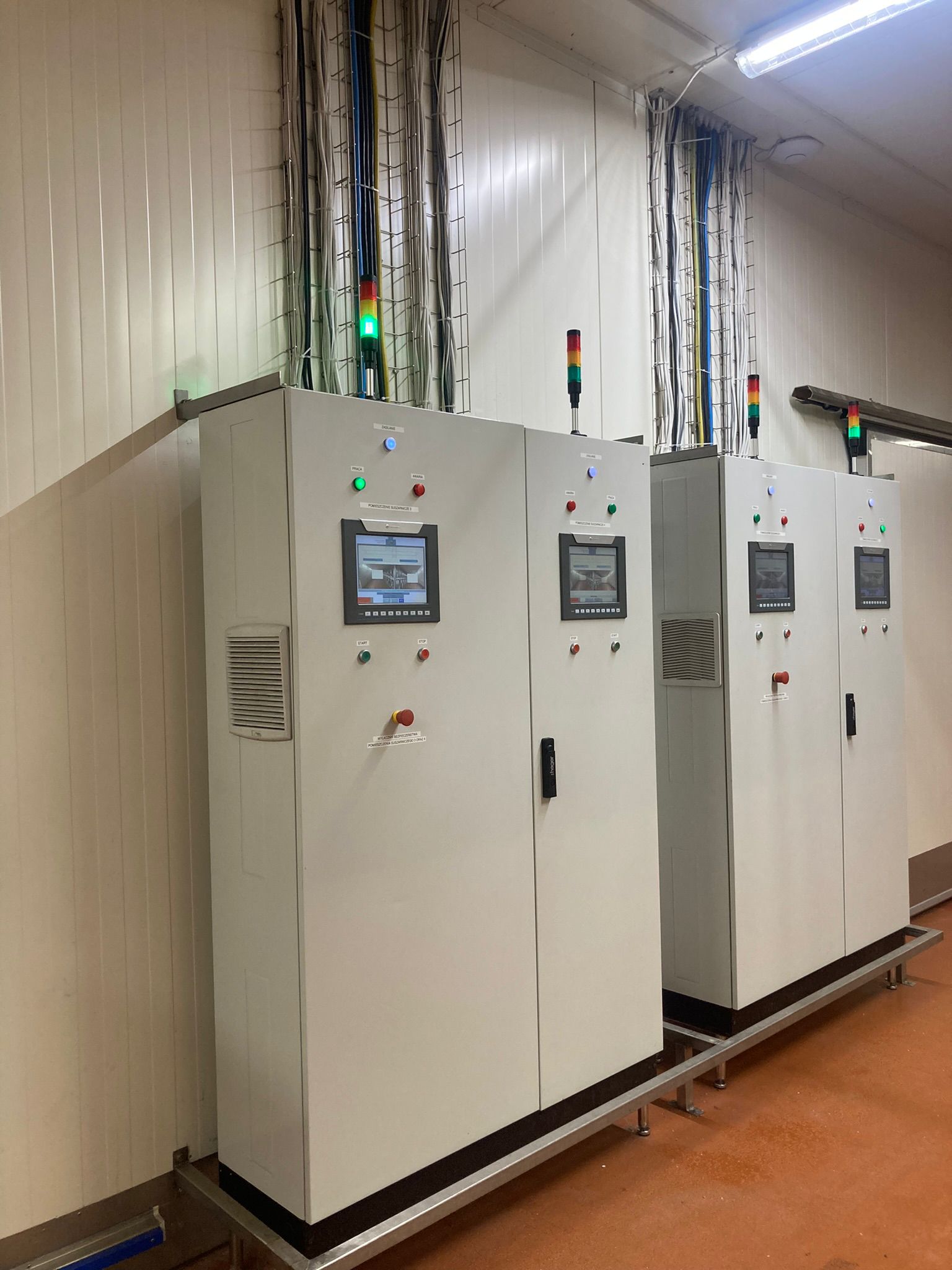

U klienta zostało zamontowanych 5 takich suszarni. Jedna szafa sterownicza została wyposażona w sterownik PLC z ekranem 10", dzięki któremu parametry tj.:

• Temperatura suszenia,
• Wilgotność suszenia,
• Czas suszenia

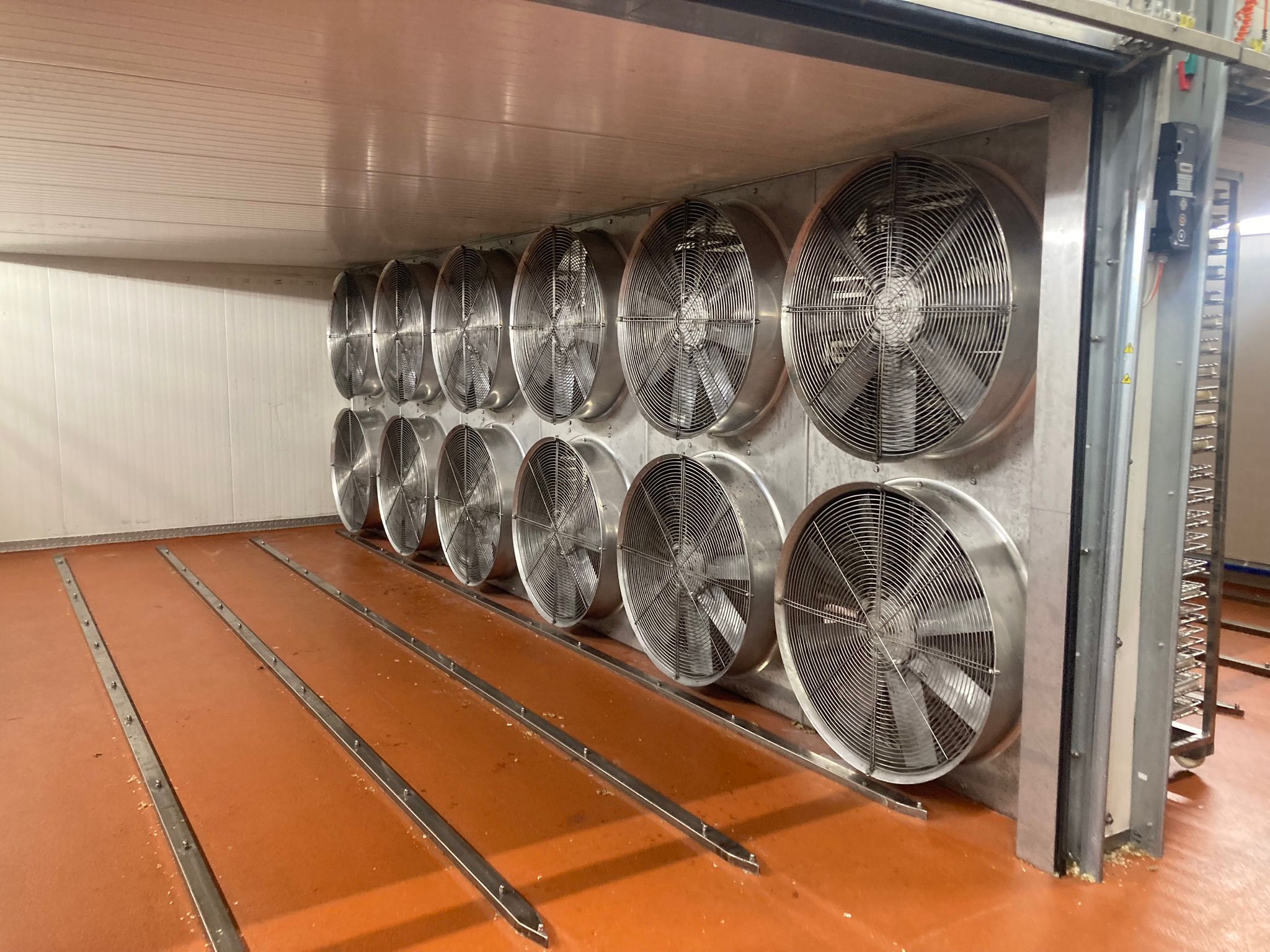

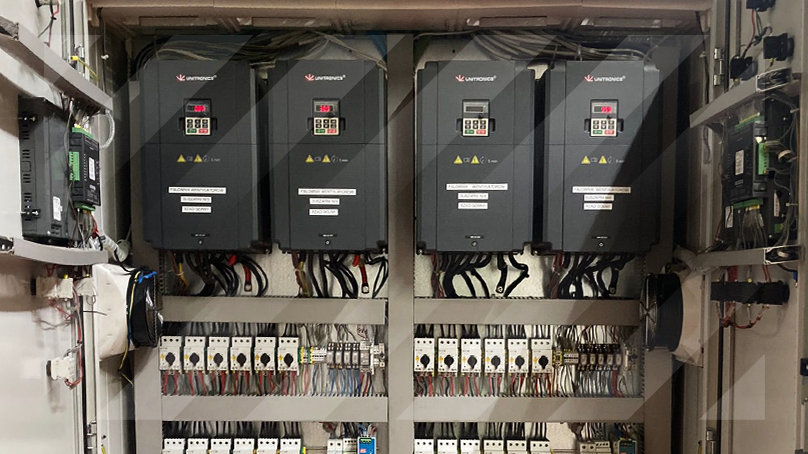

Mogą być na bieżąco monitorowane i zmieniane przez operatora w zależności od potrzeb. Wentylatorami sterują przemienniki częstotliwości Unitronics, każdy o mocy 37kW.

Zastosowane urządzenia

• V1040-T20B - sterownik PLC o przekątnej 10";
• V200-18-E46B - moduł rozszerzeń IO do sterownika PLC;
• V100-17-RS4 - moduł RS485 do komunikacji ze sterownikami;
• 2x UMI-0370EE-B1 - przemienniki częstotliwości o mocy 37kW do sterowania wentylatorami w suszarni.
