Case study: Szafa sterownicza do pompowni Ecol-Unicon

Firma Ecol-Unicon jest polskim producentem urządzeń wod-kan - zbiorników retencyjnych, separatorów, osadników, oczyszczalni ścieków, pompowni i tłoczni ścieków. Do ich realizacji można zaliczyć m. in:

• Podczyszczalnię wód deszczowych i retencja przy ul Liściastej w Łodzi
• Budowa lokalnej oczyszczalni ścieków w m. Staniewice;
• Modernizacja przepompowni ścieków P-10 w Kieźlinach;
• Tłocznia ścieków ESS z układem 3-pompowym w Płocku
• Montaż zbiornika retecyjnego DZB na terenie Litwy
• I inne: https://ecol-unicon.com/nasze-realizacje/realizacje/

---

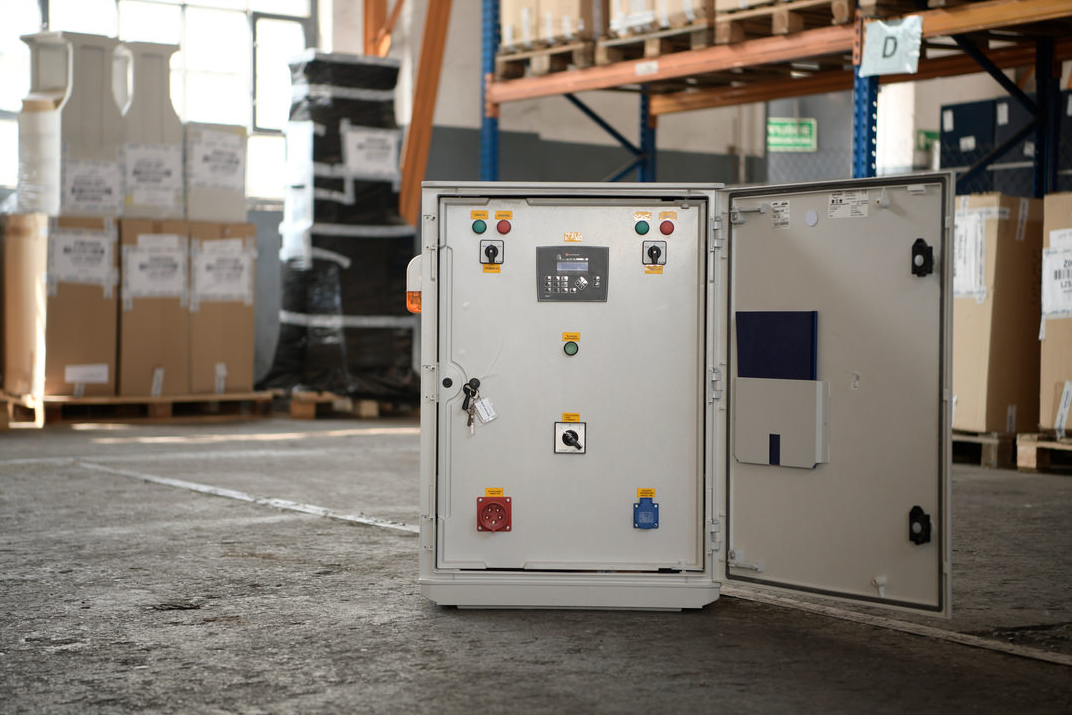

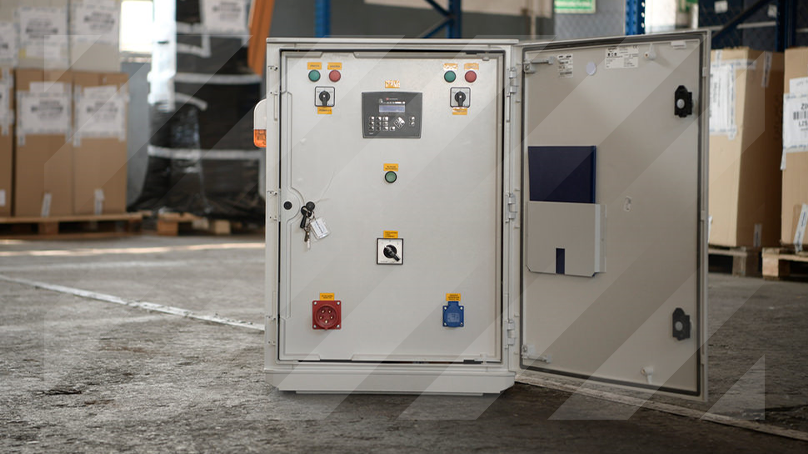

Szafa sterownicza do pompowni

Podstawowym zadaniem rozdzielnicy zasilająco – sterowniczej jest bezobsługowe automatyczne uruchamianie pomp w zależności od poziomu ścieków w pompowni.

Funkcje rozdzielnicy:

• sterowanie pracą pomp: automatyczne lub ręczne,
• alternacja pracy pomp (zapobieganie nadmiernemu zużywaniu się pomp),
• czasowe załączanie pomp w przypadku małego napływu cieczy,
• załączenie dwóch pomp co 11 cykl, w celu zwiększenia ciśnienia w rurociągu tłocznym (w przypadku możliwości jednoczesnej pracy pomp),
• pomiar poziomu ścieków za pomocą sondy hydrostatycznej oraz 2 pływaków,
• zabezpieczenie pompy przed pracą „na sucho”,
• możliwość spompowania ścieków poniżej suchobiegu,
• awaryjne sterowanie pracą pomp poprzez dwa wyłączniki pływakowe (w przypadku awarii sondy hydrostatycznej lub sterownika PLC),
• sygnalizacja optyczno – akustyczna stanów awaryjnych, z możliwością odłączenia sygnału akustycznego,
• sygnalizacja pracy i awarii pomp,
• opóźnienie startu drugiej pompy po powrocie zasilania,
• niejednoczesny start pomp,
• możliwość blokowania równoległej pracy pomp,
• możliwość ustawienia limitu czasu pracy pomp,
• zliczanie czasu pracy i ilości załączeń pomp – realizowane przez sterownik PLC,
• możliwość awaryjnego zasilenia układu z agregatu prądotwórczego poprzez wtykę 400VAC 5P,
• podtrzymanie akumulatorowe obwodów 24VDC;
• kontrola otwarcia rozdzielnicy oraz studni;
• monitorowanie parametrów pracy pompowni i przekaz danych do centralnej dyspozytorni poprzez sieć GPRS – włączenie do istniejącego systemu monitoringu.

Zabezpieczenia szafy sterowniczej:

• zabezpieczenie różnicowoprądowe,
• zabezpieczenie przeciwprzepięciowe klasy C,
• zabezpieczenie od zaniku bądź złej kolejności faz napięcia zasilającego,
• zabezpieczenie zwarciowe, przeciążeniowe, termiczne silników pompy,
• zabezpieczenie nadmiarowo-prądowe układu sterowania.

Obudowa szafy sterowniczej:

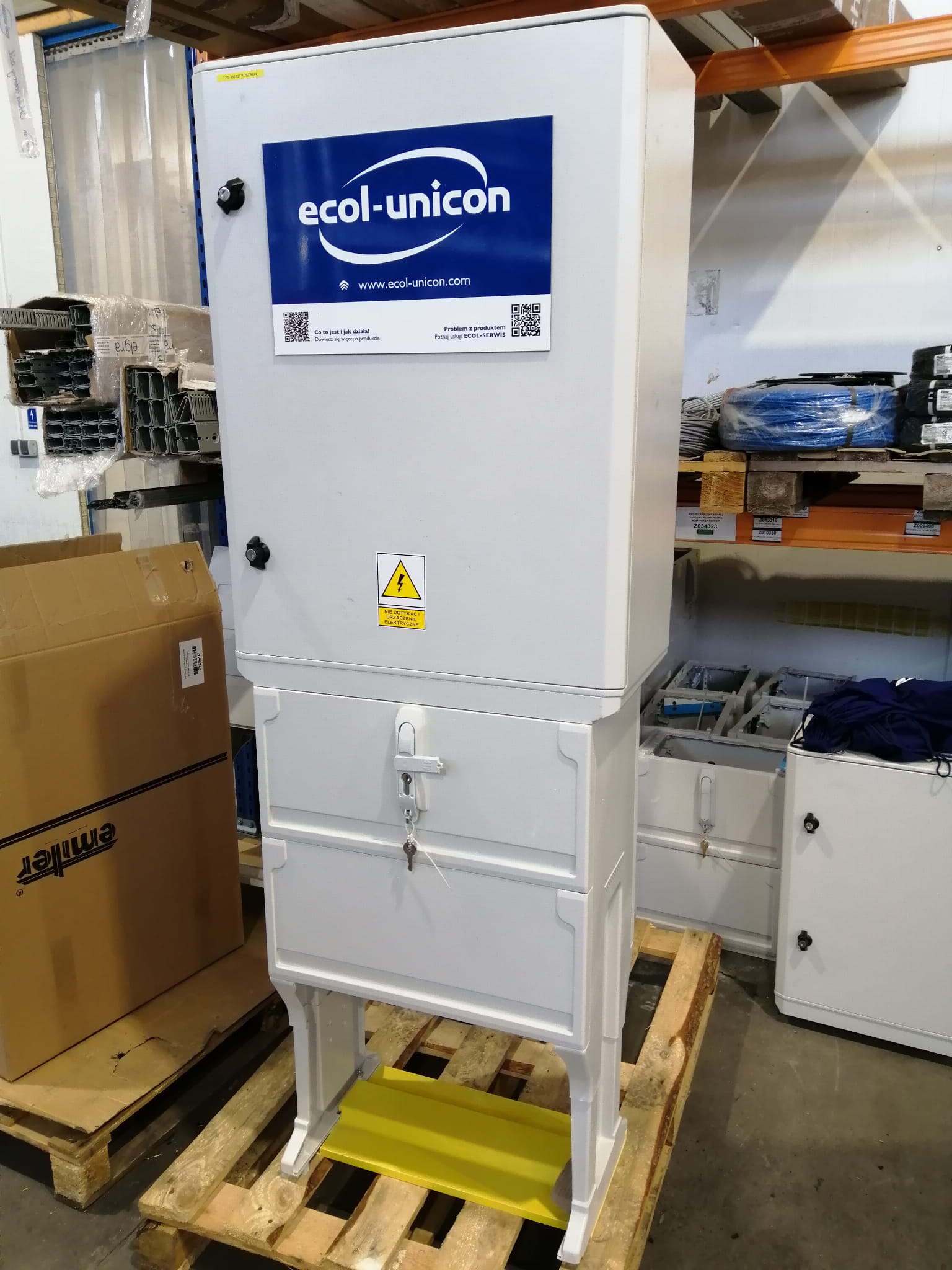

Na rozdzielnice dla pompowni dobrano obudowę  z cokołem oraz z podwójnymi drzwiami o stopniu ochrony IP 65.

Szafa przystosowana do wkopania obok/posadowienia na pokrywie pompowni.

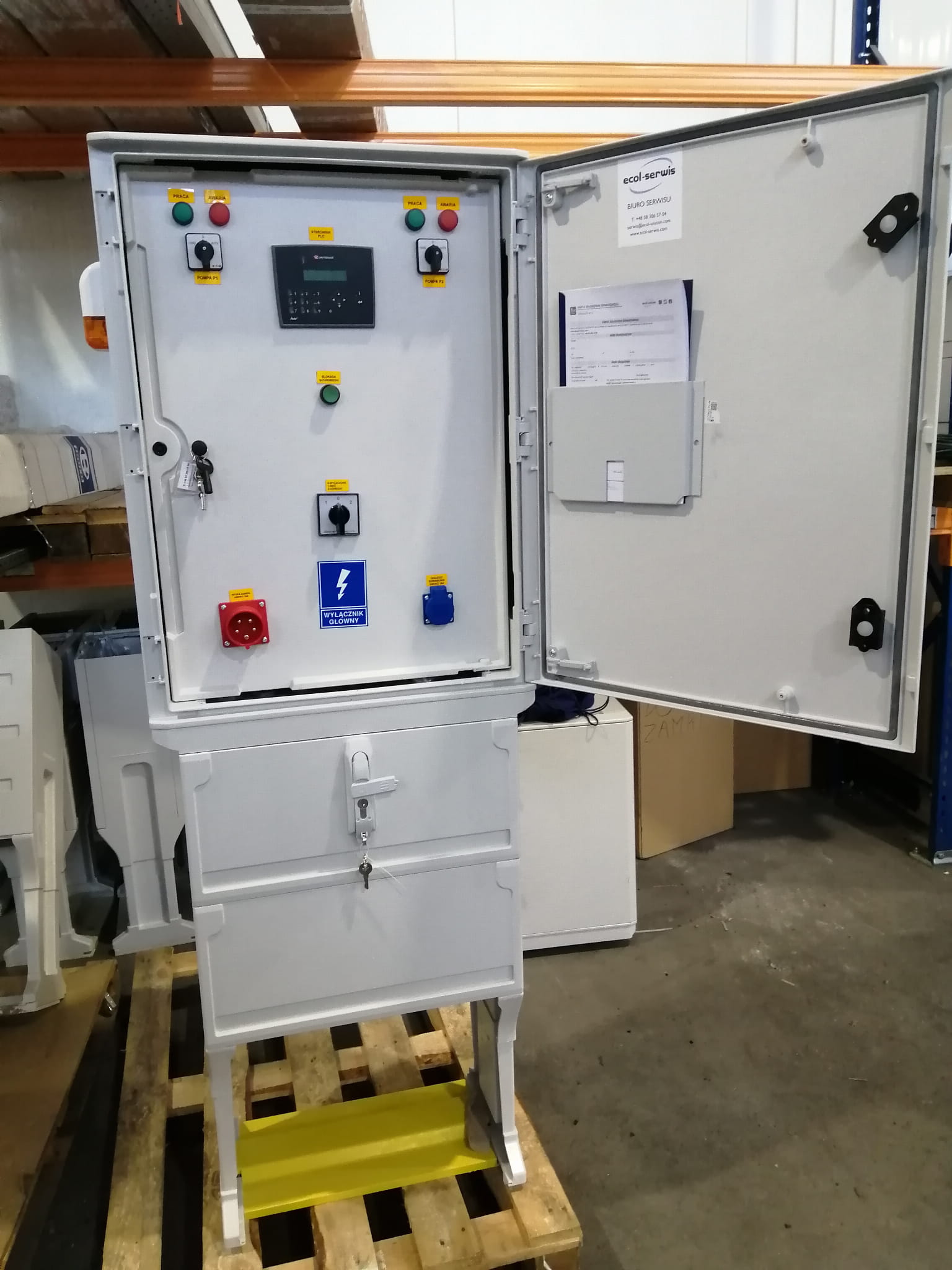

Na wewnętrznych drzwiach rozdzielnicy zamontowane będą: panel LCD, przełączniki Auto-0-Ręka, lampki pracy i awarii pomp, przełącznik Sieć-0-Agregat, gn. 230VAC, wtyka agregatu 400VAC.

Wyposażenie szaf sterowniczych:

• sterownik mikroprocesorowy PL,
• modem telemetryczny,
• ogranicznik przepięć kl. C,
• wyłącznik różnicowoprądowy,
• pływakowe sygnalizatory poziomu 2 szt.,
• sonda hydrostatyczna,
• rozruch bezpośredni / sof tstart,
• zabezpieczenie nadprądowe układu sterowania,
• czujnik kontroli i zaniku faz CKF,
• przełączniki Auto-0-Ręka,
• przełącznik Sieć-0-Agregat,
• wyłączniki silnikowe,
• ogrzewanie szafy z termostatem,
• gniazdo tablicowe 230VAC
• wtyka agregatu 400VAC,
• zasilacz 24VDC z modułem UPS,
• akumulator 5Ah,
• przekładnik prądowy z przetwornikiem,
• czujniki kontroli otwarcia rozdzielnicy i studni,
• sygnalizator optyczno – dźwiękowy z opcją wyłączenia dźwięku,
• przycisk spompowania ścieków poniżej suchobiegu,
• lampki pracy i awarii pomp.
