Dostęp VNC do sterownika UniStream

Zdalny dostęp VNC do sterownika UniStream jest bardzo prosty do skonfigurowania zarówno na panelu HMI oraz UniLogic.

VNC (Virtual Network Computing) to system przekazywania obrazu wirtualnego bądz fizycznego. Prosty pakiet serwer+klient jest dostępny dla najpopularniejszych systemów operacyjnych z trybem graficznym. System jest darmowy i dostępny dla każdego na mocy licencji GPL (General Public License).

Uwaga: dostęp VNC wymaga zainstalowania dodatkowego oprogramowania. Akademia PLC poleca RealVNC.

Konfiguracja klienta VNC

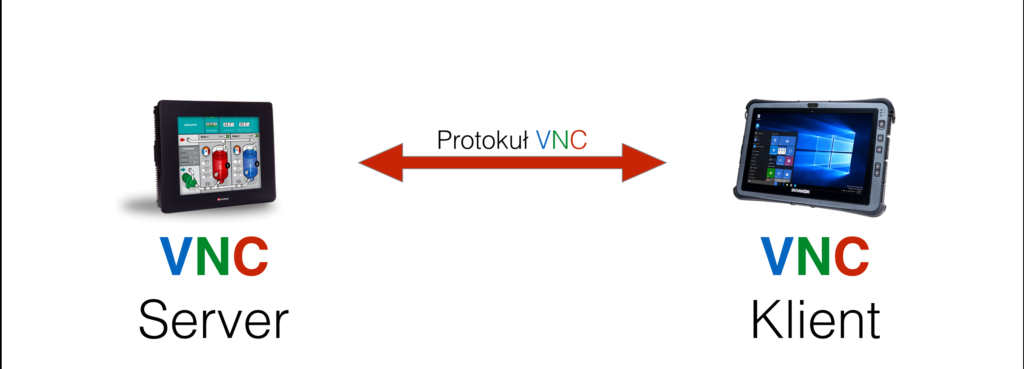

Podgląd ekranu HMI wbudowanego w sterownik jest możliwy za pośrednictwem protokołu VNC. W tym przypadku komputer na którym chcemy wyświetlać obraz jest klientem a sterownik jest serwerem.

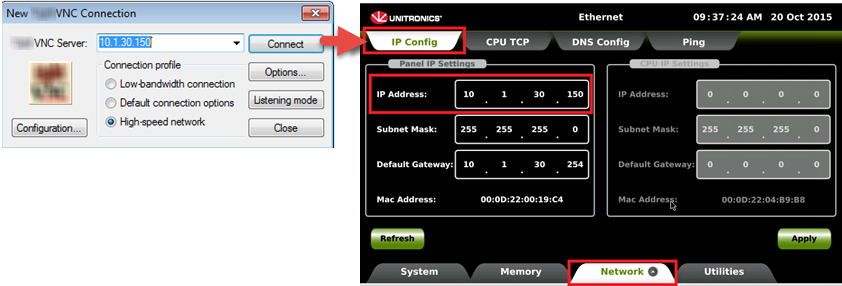

Do pierwszej konfiguracji VNC musimy zdobyć adress IP sterownika. Aby to zrobić należy przejść do UniApps (należy przytrzymać lewy górny róg ekranu przez 5 sekund). Po wyświetleniu menu UniApps wybieramy opcje Network i IP Config. Prawdopodobnie wymagane będzie uaktywnienie opcji VPN Server, która również znajduje się w sekcji Network.

Następnie wpisujemy adres IP sterownika na komputerze, w ekranie połączenia naszego klienta. W systemie sterownika zostały utworzone dwa nowe tagi: VNC Connected (BIT) - przyjmuje wartość 1 gdy połączenie jest aktywne; VNC Number of Connections (UINT32) - przechowuje liczbę podłączonych urządzeń za pośrednictwiem VNC.

Zabezpieczenie połączenia: dostęp VNC do sterownika Unitronics

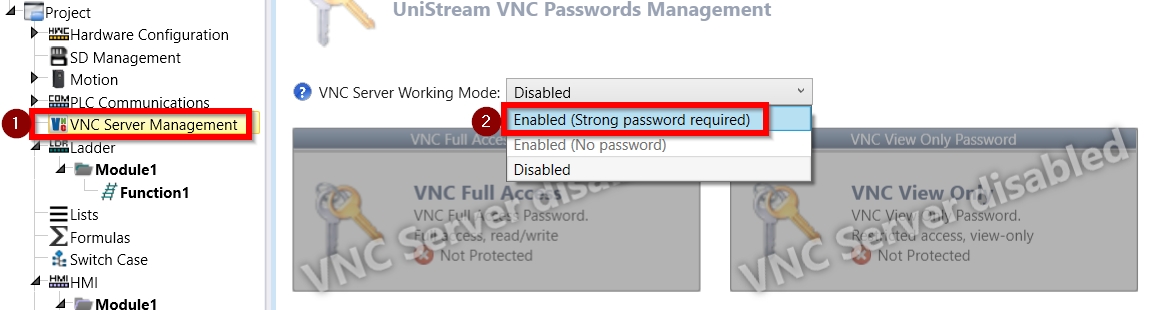

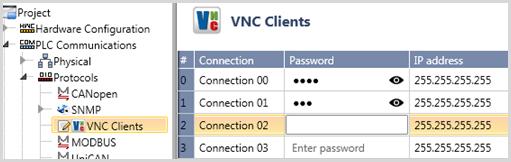

Połączenie w protokole VNC jest standardowo szyfrowane w standardzie 128-bit AES, natomiast dane logowania w standardzie 2048 bit RSA z kluczem publicznym. Dodatkowo możemy zabezpieczyć połączenie w UniLogic. Dla każdego klienta VNC możemy określić unikalne hasło. Dodatkowo warto określić adresy IP klientów które mogą podłączyć się do serwera.

Podsumowanie

VNC to jeden z najprostszych sposobów na zdalny dostęp do sterownika UniStream. Przede wszystkim jest to połączenie szybkie i stosunkowo bezpieczne, dostępne z niemal każdego urządzenia z systemem graficznym.
