Konfiguracja sprzętowa sterownika Unitronics UniStream

Tworzenie projektu

Podczas tworzenia projektu UniLogic należy najpierw wybrać typ projektu, a następnie przypisać nazwę i ścieżkę projektu. Wynika to z faktu, że pliki multimedialne HMI, które zawierają obrazy, dźwięk i wideo, są automatycznie przechowywane przez UniLogic w folderach zgodnie z jej ścieżką.

Na wstążce kliknij kartę Project, a następnie wybierz jedną z następujących opcji:

• Nowy

Tworzy projekt z nieprzydzieloną pamięcią, w którym można tworzyć tagi danych i przypisywać je do typów danych zgodnie z wymaganiami projektu.

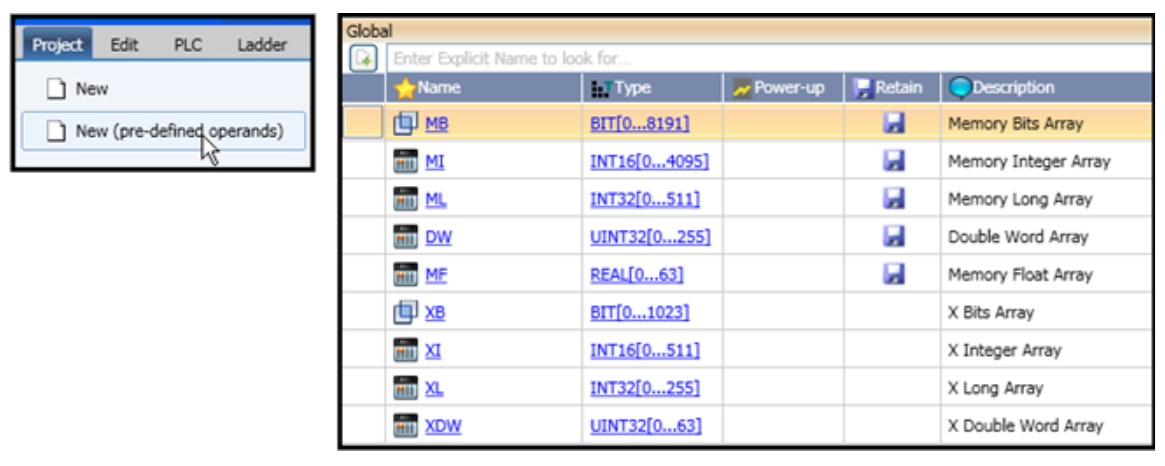

• - Nowy (Pre-defined operands)

Tworzy projekt ze zdefiniowanymi adresami jak w VisiLogic (MB,MI,ML,DW,MF…), które są już powiązane z typami danych.

UniLogic prosi o przypisanie nazwy pliku i wybranie lokalizacji. Aplikacja tworzy folder _MEDIA i podfoldery dla plików audio i wideo. Po dołączeniu plików audio i wideo do aplikacji, UniLogic przechowuje je w tych folderach.

Wybieranie sterownika

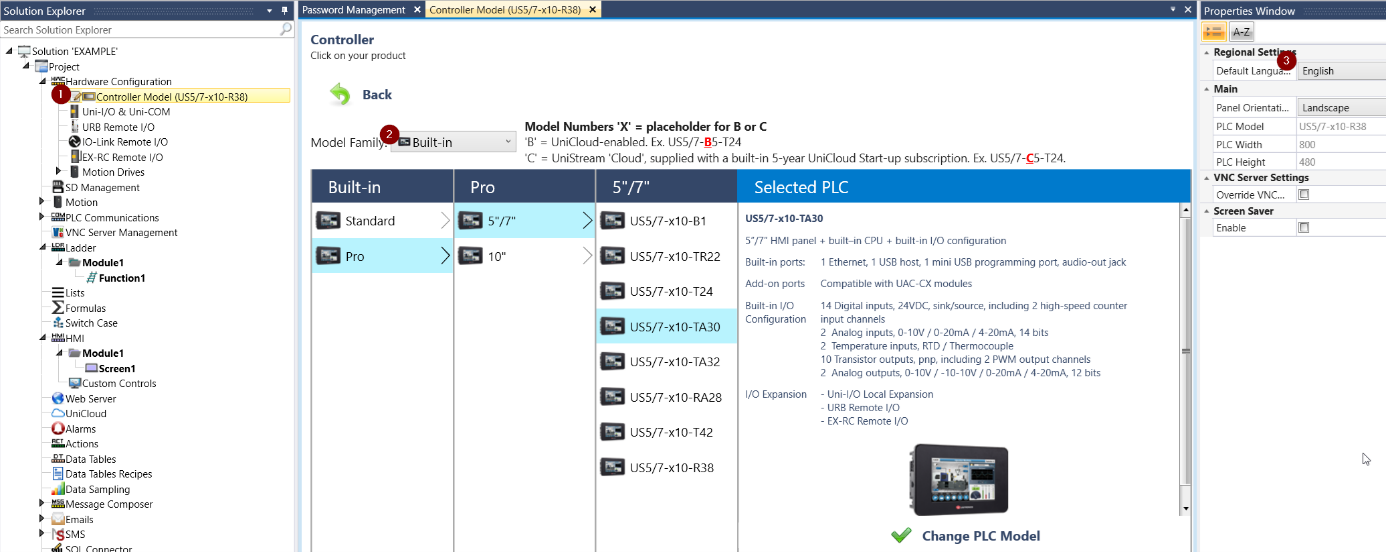

1. W drzewie projektu kliknij pozycję Controller Model (xxx-xxx-xxx)
2. W oknie Controller Model wybierz w Model Family jeden z typów sterownika PLC (Modular, Built-in lub PLC). Następnie kliknij swój model, aby go wybrać, lub strzałkę >, aby otworzyć kategorię sterowników zawierającą dodatkowe modele.

Jeśli wybrano opcję:

- Built-in, kliknij Standard lub Pro, aby wyświetlić odpowiednie modele.

- PLC, kliknij Standard, Pro lub Basic, aby wyświetlić odpowiednie modele

3. Ustaw domyślny język.

Aby zmienić wybór w dowolnym momencie, kliknij przycisk Change PLC Model w dolnej części okna Controller Model.

Należy pamiętać, że wybrany sterownik modyfikuje opcje prezentowane przez UniLogic dla modułów I/O oraz COM i pokazuje tylko te opcje, które są istotne dla wybranego sterownika.

Dostęp do wszystkich zadań konfiguracji sprzętu można uzyskać za pośrednictwem drzewa projektu.

Warianty konfiguracji I/O

Po utworzeniu Konfiguracji I/O można utworzyć jej odmiany zwane „Konfiguracjami”. „Konfiguracje” to profile sprzętowe, które umożliwiają kontrolerowi uruchamianie aplikacji, jeśli ma on fizyczną konfigurację I/O, która różni się od pełnej konfiguracji w projekcie.

Za pośrednictwem UniApps użytkownik końcowy wybiera profil Config, który pasuje do rzeczywistych modułów podłączonych do PLC lub podłączonych za pośrednictwem zestawów rozszerzeń I/O krótkiego lub dalekiego zasięgu.

Aplikacja będzie działać zgodnie z wybraną konfiguracją bez błędów - nawet jeśli aplikacja używa tagów danych I/O, które należą do pełnej konfiguracji I/O, ale nie są częścią wybranej konfiguracji.

W aplikacji można użyć tagu systemowego System>General> Active Hardware Configuration, aby monitorować, która konfiguracja jest aktualnie aktywna, i użyć jej do sterowania programem.

Aby utworzyć konfiguracje:

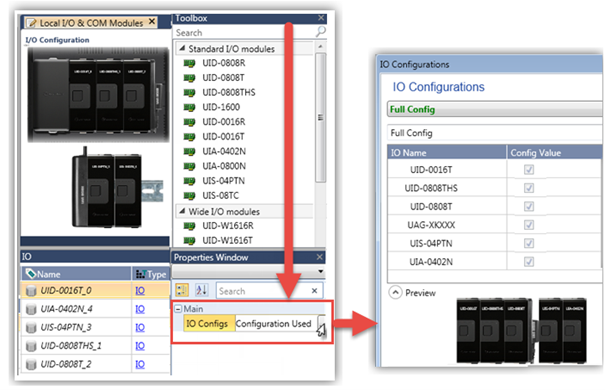

1. Dokończ konfigurację I/O, a następnie otwórz I/O Configs.

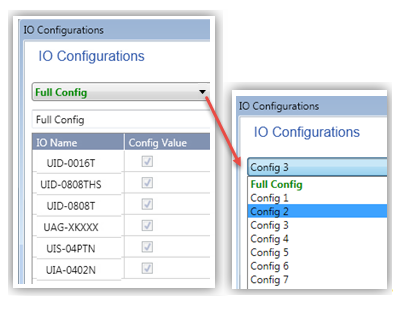

2. Kliknij strzałkę rozwijaną, aby wybrać konfigurację.

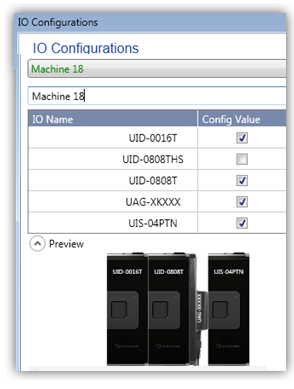

3. Kliknij pola wyboru, aby usunąć lub dodać moduły. Pamiętaj, że możesz zmienić nazwę konfiguracji.

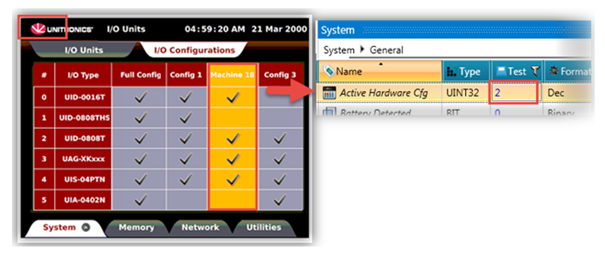

4. Po pobraniu projektu do sterownika, użytkownik końcowy używa UniApps> System I/O Configurations, aby wybrać Config, który pasuje do konfiguracji sterownika.
5. Tag systemowy System>General>Active Hardware Config aktualizuje się, aby pokazać, która konfiguracja jest aktualnie aktywna.

Podsumowanie

Konfiguracja sprzętowa sterownika Unitronics Unistream z pewnością nie należy do trudnych. Należy jednak być uważnym podczas konfiguracji modułów I/O, ponieważ ich nazwy są kodowane, co może na początku okazać się pewnym utrudnieniem.
