Łączność z PROFIBUS i Modbus-TCP za pomocą Anybus CompactCom

Czysta woda w prosty sposób

Produkcja wody pitnej może być skomplikowanym procesem, ale w mieście Halmstad na zachodnim wybrzeżu Szwecji jest to zaskakująco łatwe. W rzeczywistości woda gruntowa w tym mieście jest tak czysta, że można jej używać bezpośrednio jako wody pitnej. Do sterowania pompami transportującymi wodę z eskerów gmina Halmstad wykorzystuje napędy i softstarty firmy CG Drives. Wykorzystują one Anybus CompactCom do komunikacji z różnymi sieciami w szafach elektrycznych stacji wodnych.

Produkty CG Drives sterują pompami

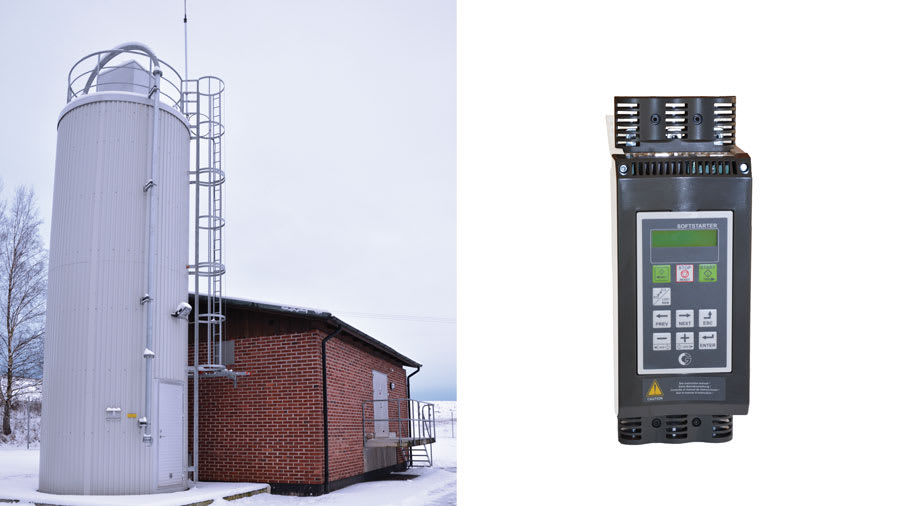

Stacja wodna Prästjorden jest jedną z 17 stacji wodnych zaopatrujących Halmstad w wodę pitną. Stacja wodna pompuje 80 metrów sześciennych wody na godzinę z głębokości 40 metrów. Woda trafia bezpośrednio do zbiornika wody pitnej bez żadnego oczyszczania. Jedyne, co jest dodawane, to trochę sodu w celu podniesienia pH wody.

Biorąc pod uwagę duże ilości wody, dodawanie sodu może być czasochłonnym zadaniem. Magnus Winberg, koordynator w gminie Halmstad wyjaśnia: "Wcześniej musieliśmy ręcznie dodawać dziewięć worków sodu każdego dnia. Nowy system pomp obsługuje to automatycznie, co oszczędza nam wiele pracy".

Nowy softstart CG Drives, Emotron TSA, jest pierwszym z nowej serii softstartów od CG Drives. Dzięki Anybus CompactCom klienci mogą uzyskać dostęp do dokładnie takiej sieci, jakiej potrzebują.

System wodny w Halmstad wykorzystuje około 200 softstartów od CG Drives, dzięki czemu pompy płynnie przyspieszają i zwalniają, minimalizując zużycie. Ponadto 60 napędów służy do ustawiania dokładnej prędkości obrotowej silnika dla pomp. Napędy generują znaczne oszczędności energii, ponieważ możliwe jest ustawienie obrotów pompy na minutę (RPM) zamiast uruchamiania silnika z pełną prędkością i dławienia przepływu wody.

Łatwa praca w sieci

17 stacji pomp w Halmstad jest kontrolowanych przez różne sieci przemysłowe. Do komunikacji z nimi CG Drives wykorzystuje Anybus CompactCom - wymienny moduł komunikacyjny umożliwiający napędom i softstartom komunikację z wieloma różnymi sieciami. Na przykład stacja wodna Prästjorden wykorzystuje zarówno Modbus-TCP, jak i PROFIBUS do sterowania różnymi pompami.

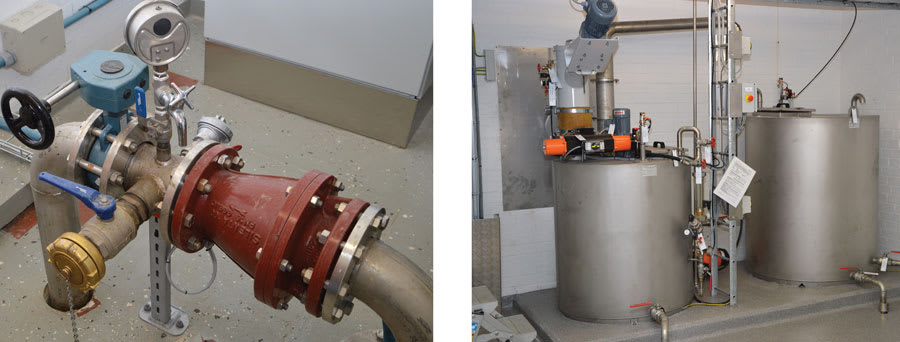

Przez tę rurę w stacji wodnej Prästjorden co godzinę pompowanych jest 80 metrów sześciennych wody. Ponadto do wody dodawany jest sód w celu podniesienia jej pH.


Dzięki Anybus CompactCom, CG Drives może sprzedawać swoje softstarty i napędy, nie będąc zależnym od sieci przemysłowej klienta końcowego. "Nie mamy żadnych modułów Anybus w magazynie", mówi Dan Hägg z działu dokumentacji technicznej CG Drives. "Kiedy otrzymujemy zamówienie na produkt, który wymaga kompatybilności z siecią, po prostu zamawiamy Anybus CompactCom, który odpowiada sieci klienta, podłączamy go i wysyłamy nasz produkt do klienta".

"Moduły Anybus umożliwiają nam podłączenie naszych produktów do kilku różnych sieci" - mówi Lars-Olof Pejner, który jest menedżerem ds. obsługi klienta CG Drives w gminie Halmstad. "Moduły komunikacyjne ułatwiają również integratorom systemów instalację produktów w szafach elektrycznych".

"Moduły komunikacyjne Anybus umożliwiają nam podłączenie naszych produktów do kilku różnych sieci. Moduły ułatwiają również integratorom systemów instalację produktów w szafach elektrycznych. - Lars-Olof Pejner, menedżer ds. klientów CG Drives w gminie Halmstad.

Zintegrowana część - także w przyszłych produktach

Anybus CompactCom stał się integralną częścią oferty CG Drives. Podczas projektowania nowego softstartu, Emotron TSA, Anybus CompactCom jest naturalnym wyborem dla łączności sieciowej. Emotron TSA to pierwszy produkt z nowej serii wysokowydajnych softstartów od CG Drives. Nowe technologie, takie jak 3-fazowa kontrola momentu obrotowego i wbudowane mechanizmy hamowania zapewniają, że uruchamianie i zatrzymywanie silnika jest tak płynne, jak to tylko możliwe. Anybus CompactCom umożliwia CG Drives skupienie się na rozwijaniu funkcjonalności softstartu bez martwienia się o kompatybilność sieciową.

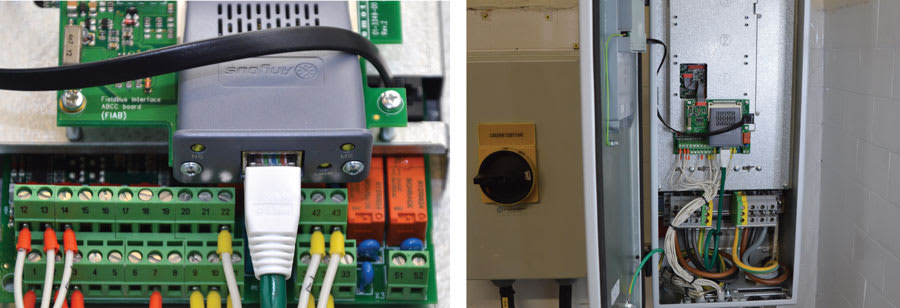

Anybus CompactCom konwertuje sygnały z sieci w stacji wodnej (w tym przypadku Modbus-TCP) i czyni je zrozumiałymi dla napędów i softstartów używanych do sterowania pompami.

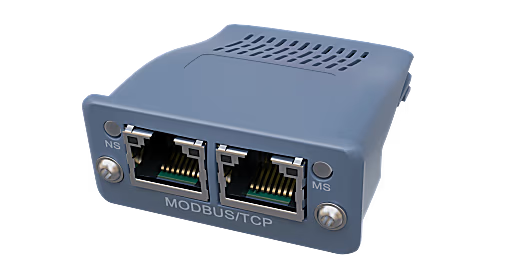

Anybus CompactCom

CompactCom to gama wbudowanych modułów komunikacyjnych umożliwiających komunikację z określoną siecią przemysłową. Moduły są wymienne, co oznacza, że użytkownicy mogą łatwo podłączyć się do dowolnej sieci. Anybus CompactCom współpracuje ze wszystkimi głównymi sieciami Fieldbus i Ethernet Przemysłowy, takimi jak PROFIBUS, DeviceNet, CC-Link, CANopen, PROFINET, EtherNet/IP, EtherCAT i Modbus-TCP.

Moduły Anybus CompactCom są wykorzystywane jako interfejsy komunikacyjne w inteligentnych urządzeniach automatyki, takich jak napędy, panele HMI, roboty, falowniki, przyrządy, zawory, wagi itp. Wbudowując Anybus CompactCom w urządzenie, producenci uzyskują krótszy czas wprowadzenia produktu na rynek, obniżenie kosztów rozwoju nawet o 70%, a także możliwość łatwego podłączenia do innej sieci przemysłowej poprzez prostą zmianę modułu Anybus.
