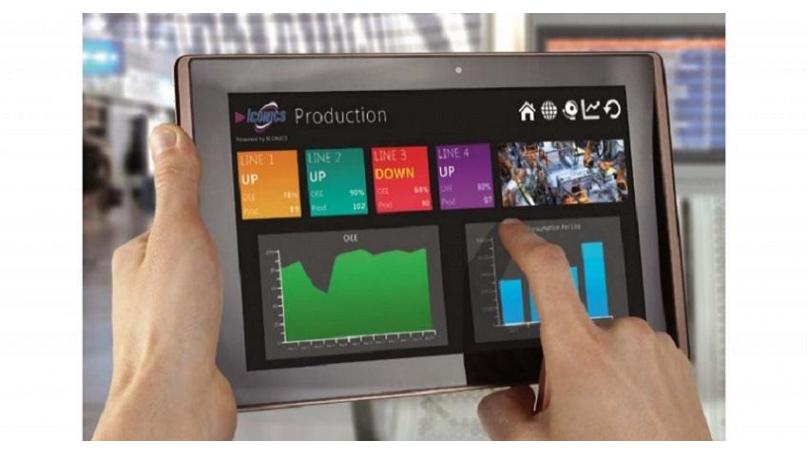

Mobilna SCADA / HMI - zaawansowane funkcje

Zarządzanie zasobami

Nawet ekrany mobilne zaprojektowane przy użyciu narzędzi od ICONICS obsługują drzewa zasobów tworzone w AssetWorX. Teraz użytkownik ma możliwość wygodnego nawigowania po rozproszonych zasobach również za pomocą zwykłego telefonu komórkowego.

Do elementów w drzewie zasobów można przypisać pewne akcje dynamiczne. Przykładem mogą być te, które ustawiają określone wartości dla kluczowych zmiennych, na podstawie których wyświetlane są informacje w aplikacji. Dzięki temu, raz zaprojektowane ekrany mogą posłużyć do prezentacji danych pochodzących z różnych urządzeń i procesów.

Dodając do tego kilka „kafelków”, prowadzących do bardziej szczegółowych ekranów HMI można otrzymać przejrzysty i responsywny ekran startowy aplikacji. Aby lepiej wyobrazić sobie powyższe treści, zamieszczono wideo obrazujące opisane działania.

Obsługa Alarmów

Alarmowanie o usterkach to jedna z kluczowych funkcji systemów SCADA. Co więcej, usterka jest czymś nieplanowanym, dlatego śledzenie stanu awarii w firmie powinno być możliwe zawsze i z każdego miejsca na ziemi.

Narzędzia od ICONICS pozwalają na przejrzystą prezentację informacji o usterkach na urządzeniach mobilnych w czasie rzeczywistym. Służy do tego komponent AlarmWorX Viewer. Pozwala on na konfigurację stylu wyświetlania alarmów oraz wielu filtrów powodujących, że prezentowane są tylko interesujące informacje z punktu widzenia użytkownika.

Na poniższym filmie pokazano dwie z czterech metod wyświetlania danych dostępnym w AWX Viewer: lista zwykła oraz przewijana. Mimo, że oferują nieco mniej opcji konfiguracyjnych od domyślnej tabeli alarmów w AWX Viewer, zachowują one najważniejsze jej funkcjonalności i lepiej sprawdzają się na urządzeniach mobilnych.

Zaawansowane wykresy

Przy projektowaniu ekranu startowego zostały wspomniane elementy SmartTile. Mimo, że pozwalają one na prezentację danych w postaci wykresów, użytkownik może dodać do mobilnego ekranu HMI również standardowy wykres. Służy do tego narzędzie TrendWorX Viewer.

TrendWorX Viewer sprawdza się dobrze przy aplikacjach mobilnych, gdyż potrafi wizualizować zmienne, których ścieżka adresowania jest dynamiczna. Dynamiczna, czyli zmieniana na bieżąco, na żądanie operatora. Dzięki temu jedna instancja kontrolki „TrendWorX Viewer” może obrazować przebiegi wielu zmiennych, w zależności od żądania operatora.

Wykończenie projektowanego ekranu SCADA/HMI

Aby zakończyć projekt i sprawić, że wszystkie trzy ekrany będą się „widzieć” należy dodać do określonych obiektów pewne akcje dynamiczne.

W przypadku ekranu startowego, należy do obydwu obiektów typu „Smart Tile” przyporządkować akcję dynamiczną„Pick Action” wykonującą komendę „Load Display”. Dla każdego SmartTile należy wskazać odpowiedni ekran (alarmowania lub wykresów), który ma otworzyć się po uruchomieniu akcji dynamicznej.

Drugi krok to przyporządkowanie takiej samej akcji dynamicznej do obydwu przycisków z napisem „BACK” znajdujących się na ekranach alarmowania i wykresów. Tym razem jednak, jako ekran docelowy należy wskazać ten startowy, stworzony na początku wpisu.

Na sam koniec należy do przycisków „Variable 1” oraz „Variable 2” zlokalizowanych na ekranie wykresów przypisać akcje ustawiające odpowiednie wartości Globalnych Aliasów. Jeśli nie wiesz jak wykonać powyższe czynności, lub co to są Globalne Aliasy, powinieneś zapoznać się z 3 częściową lekcją wprowadzającą do MobileHMI. Odpowiednie sekcje znajudją się bezpośrednio nad tym artykułem.

Publikacja oraz testowanie aplikacji mobilnej

Aplikacja SCADA HMI zostanie udostępniona na lokalnym serwerze MobileHMI zainstalowanym na komputerze PC. Następnie, wykorzystując sieć lokalną, zaprojektowane ekrany zostaną przetestowane przy użyciu telefonu komórkowego.

Telefon posiada zainstalowaną kliencką wersję programu MobileHMI. Zamienia ona każde urządzenie mobilne w pełnoprawnego klienta SCADA. Można ją pobrać bezpłatnie z większości sklepów internetowych.

Niżej przedstawiono kroki prowadzące do publikacji projektu na serwerze lokalnym.

Poniżej natomiast przedstawiono zrzut ekranu z urządzenia mobilnego prezentujący działanie aplikacji w praktyce.

Elmark Automatyka udostępnia wersję demo oprogramowania GENESIS64 (którego częścią jest MobileHMI) w celu osobistego przetestowania funkcjonalności pakietu. Skontaktuj się z nami na ICONICS@elmark.com.pl w celu otrzymania wersji testowej lub oferty handlowej.
