Podłączenie miernika jakości energii elektrycznej Janitza UMG 103-CBM do urządzenia Huawei SmartLogger3000

01.06.2023 How to / Pomiary i elektronika

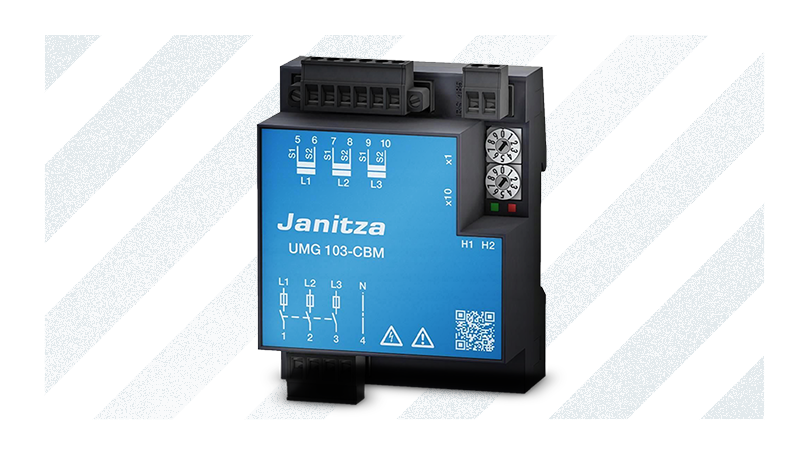

Janitza UMG 103-CBM
Wizerunek autora
Producent: Janitza
  • Energetyka
  • Zakłady przemysłowe

Efektywność energetyczna jest jednym z najważniejszych priorytetów dla przedsiębiorstw i instytucji na całym świecie. Wysokie koszty prądu, zwiększone wymagania dotyczące ochrony środowiska oraz potrzeba optymalizacji zużycia energii sprawiają, że monitorowanie jakości i wydajności są niezbędne. Dlatego coraz więcej organizacji poszukuje inteligentnych rozwiązań, które umożliwią im ścisłe monitorowanie oraz identyfikowanie obszarów, w których można wprowadzić optymalizacje.

W odpowiedzi na te potrzeby, firma Janitza wprowadziła na rynek zaawansowany miernik jakości energii UMG 103-CBM, który umożliwia dokładne monitorowanie i analizę różnych parametrów energetycznych. Urządzenie oferuje funkcje pomiarowe, takie jak monitorowanie:

  • napięcia,
  • prądu,
  • mocy,
  • harmonicznych,
  • współczynnika mocy.

Aby w pełni wykorzystać potencjał miernika UMG 103-CBM konieczne jest zintegrowanie go z odpowiednim systemem zarządzania energią. W tym kontekście Huawei SmartLogger3000, inteligentne narzędzie do zarządzania energią opracowane oferuje kompleksowe rozwiązanie. Umożliwia ono zbieranie danych z miernika UMG 103-CBM i przekształcenie ich w przydatne informacje dotyczące jakości energii.


Uwaga!

W przypadku występowania silnych zakłóceń elektromagnetycznych, które mogą mieć wpływ na komunikację, zaleca się zastosowanie kabla ekranowanego posiadającego dwie skręcone żyły sygnałowe. W celu minimalizacji sygnałów odbitych wzdłuż linii, rezystancje zacisków (o wartościach RT=120...150Ω) powinny być zainstalowane po stronie przetwornika oraz na ostatnim przyrządzie podłączonym do linii. W przypadku niewielkich odległości (do maksymalnie 100 metrów) lub niskich prędkości transmisji (wyrażonych w bps) nie jest konieczne stosowanie rezystorów.



Podłączenie Janitza UMG 103-CBM do SmartLogger3000

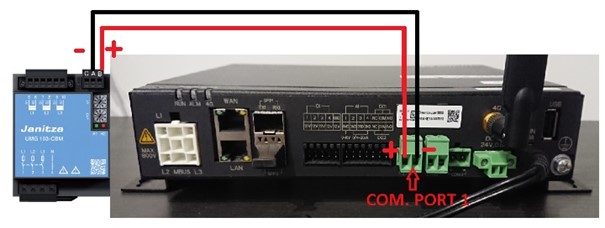

Urządzenia należy połączyć tak jak na poniższym obrazku.

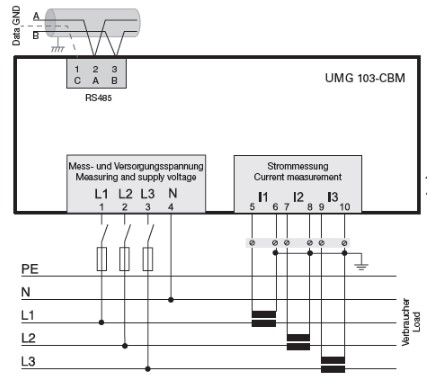

Schemat połączenia elektrycznego i komunikacyjnego dla analizatora UMG 103-CBM przedstawiony został niżej:


Konfiguracja komunikacji i protokołu dla wybranego portu

Pierwszym etapem jest podłączenie kabla sieciowego pomiędzy portem sieciowym komputera a portem WAN lub LAN urządzenia SmartLogger3000. Następnie należy ustawić adres IP dla komputera w tym samym segmencie sieci, co adres IP loggera.

Dostęp do interfejsu WebUI urządzenia SmartLogger3000 uzyskuje się poprzez wpisanie w polu adresu przeglądarki adresu IP loggera i wciśnięciu przycisku Enter.

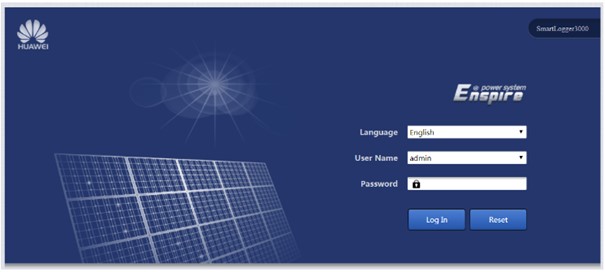

Pojawi się okno logowania takie jak na obrazku poniżej.

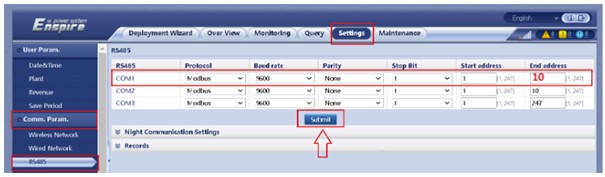

Domyślne hasło to „Changeme” i należy pamiętać o jego niezwłocznej zmianie po pierwszym logowaniu. Po zalogowaniu się należy wejść w zakładkę „Settings”, w rozwijalnym pasku po lewej stronie ekranu wybrać „COMM. Param.”, a następnie „RS485”. Następnie należy ustawić protokół na interesującym nas porcie (w tym przypadku COM1” na Modbus), ustawić parzystość i szybkość transmisji zgodnie z instrukcją UMG 103-CBM i wcisnąć przycisk „Submit”.


Domyślne ustawienia Janitza UMG103-CBM

Protocol (Protokół): Modbus
Baud rate (Szybkość transmisji): 9600
Parity (Parzystość): None
Stop Bit (Bit stopu): 1

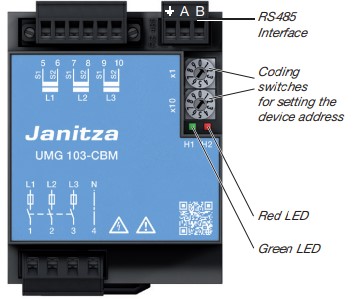

Ustawienie adresu Janitza UMG 103-CBM

Korzystając z pokręteł (Coding switches) istnieje możliwość ustawienia adresu miernika. Wartość na pokrętle x10 jest mnożona razy 10, a na pokrętle oznaczonym x1 pozostaje bez zmian. Wybranie wartości powoduje ustawienie cyfry dziesiątek i jedności adresu.

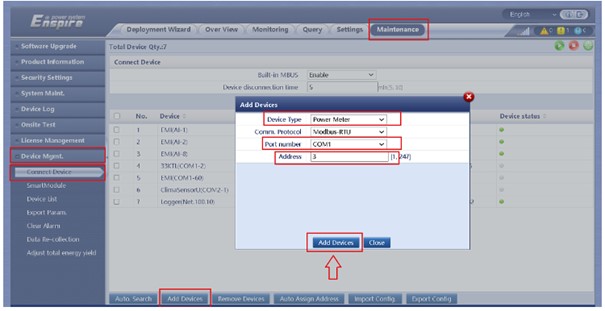

Dodawanie miernika w WebUI

Będąc zalogowanym jako administrator należy wejść w kartę „Maintance”, w rozwijalnym pasku po lewej stronie ekranu wybrać „Device Mgmt.”, a następnie „Connect Device”. Następnie należy wcisnąć przycisk „Add Devices” znajdujący się na dole ekranu. Wyświetli się okno, w którym należy wybrać typ urządzenia (Device Type), Protokuł komunikacyjny (Comm. Protocol), Numer portu (Port numer) oraz adres urządzenia (Address). Po wpisaniu wszystkich wartości należy wcisnąć przycisk „Add Vevices” znajdujący się na dole okna.

Uwaga

Pamiętaj, że SmartLogger3000 może łączyć się w wieloma miernikami za pomocą protokołów DL/T645 i Modbus RTU. Należy więc upewnić się, że adresy mierników nie są zduplikowane.

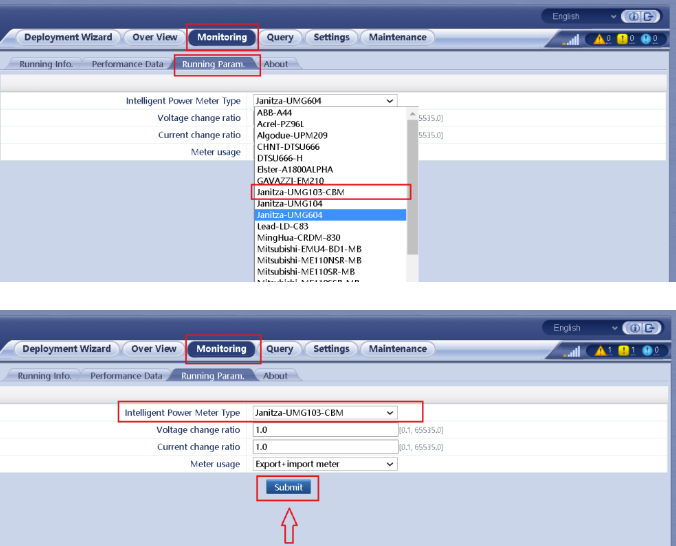

Ustawianie typu miernika mocy

Będąc zalogowanym jako administrator należy wejść w kartę „Monitoring”, następnie wybrać miernik podłączony od portu COM1, wejść w zakładkę „Running Param.” Wybrać typ miernika mocy i wcisnąć przycisk „Submit”.

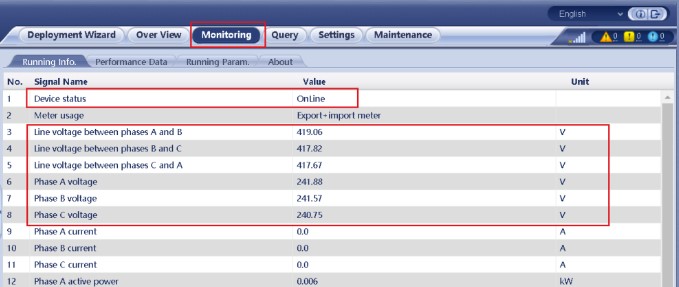

Podgląd mierzonych wartości

Jest to możliwe w zakładce „Monitoring” po wybraniu interesującego nas miernika. Widoczny jest status urządzenia oraz mierzone parametry.




Zdalny dostęp do analizatora

Odczyt danych z analizatorów Janitza możliwy jest również poprzez konsolę webową. Jeśli jesteś zainteresowany tematyką zdalnego dostępu do urządzeń i maszyn za pośrednictwem sieci komórkowych, zachęcam do przeczytania naszego artykułu, w którym dokładnie opisano jak uzyskać zdalny dostęp do analizatora UMG 509.

Jeśli chciałbyś dowiedzieć się więcej o analizatorach parametrów sieci lub potrzebujesz pomocy przy doborze odpowiedniego urządzenia, zapraszam do kontaktu.
