RTC w sterownikach Unistream

Ten wpis jest kolejną częścią Akademi PLC Elmark, ma na celu pokazanie w jaki sposób ustawić RTC i jakie są jego zastosowania.

RTC (Real Time Clock)

Sposoby ustawiania

Ustawiania z poziomu komputera

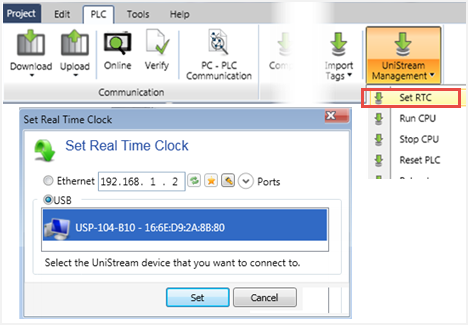

Żeby użyć tej metody sterownik musi być podłączony do komputera za pomocą USB lub Ethernetu. Sterownik pobierze RTC (czas i datę) z komputera. Jest to najłatwiejsza i najszybsza metoda ustawienia właściwego czasu i daty w sterowniku. Żeby użyć tej metody należy kliknąć "Set RTC" i później "Set" tak jak na zrzucie ekranu poniżej.

Ustawianie z poziomu sterownika

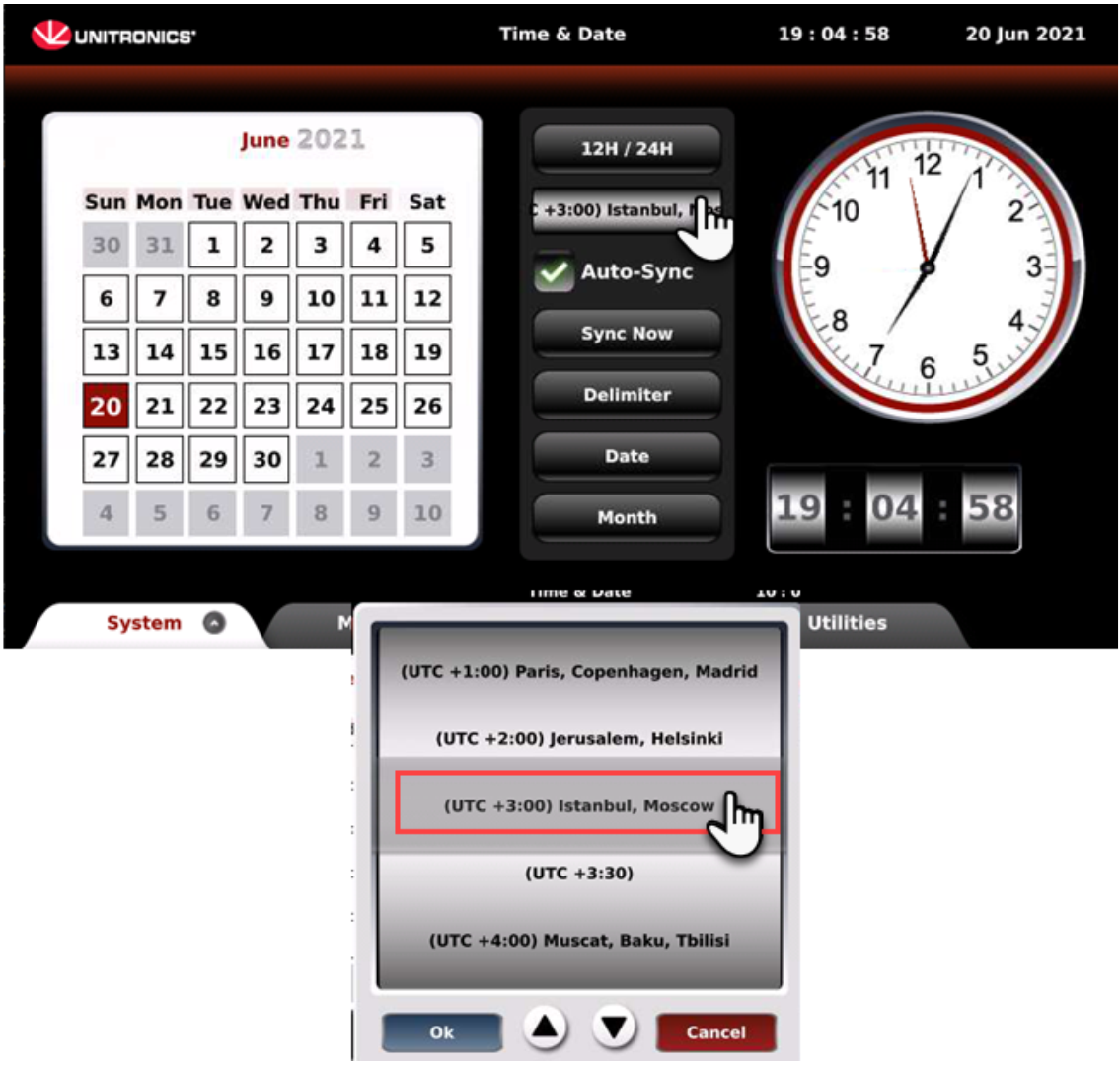

Ten sposób ustawiania RTC wymaga wejścia w UniApps. Żeby to zrobić, trzeba dotknąć i przytrzymać obszar w prawym górnym rogu ekranu sterownika, a następnie wybrać opcję UniApps w okienku, które się pojawi. Następnie należy dotknąć zegarek i ustawić godzinę (jak na zrzucie ekranu poniżej). Analogicznie możemy ustawić także datę. Można także zmienić wyświetlanie czasu z 12h na 24h, podziałki miedzy datą (delimiter), sposób wyświetlania daty z DD/MM na MM/DD oraz sposób zapisu miesiąca.

Sposoby używania zmiennych RTC

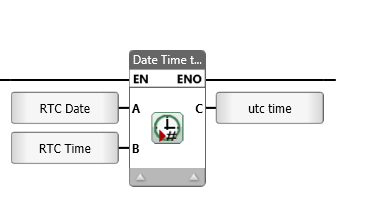

Zmienne Real Time Clock pozwalają na ustawianie daty lub czasu w sterowniku, przykładowo po tym, gdy zakończy się jakiś proces. Możliwe jest także tłumaczenie RTC z/lub na UTC (Czas Uniksowy)

Schedule (Harmonogram)

Jest to funkcja która pozwala na porównywanie nadanej przez nas wartości do aktualnego czasu i daty zapisanej przez sterownik. Funkcja ta jest bardzo przydatna w sytuacjach kiedy sterownik ma wykonać jakąś czynność w wybranym przez nas momencie. Przykładowo jeśli wiemy że należy wykonać serwis urządzenia za pół roku, to możemy ustawić wyświetlanie wiadomości o tym na ekranie HMI dzięki funkcji harmonogramu.

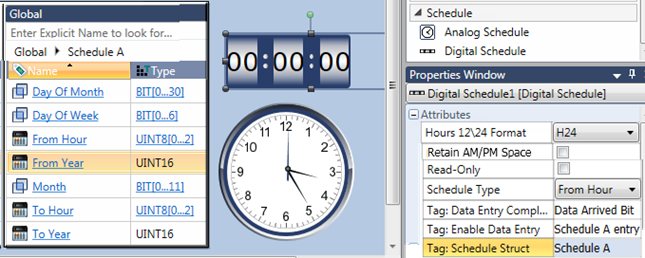

W HMI jest możliwość dodawania widget'ów harmonogramu zarówno w wersji analogowej, jak i cyfrowej. Dodając ten element operator panelu uzyskuje możliwość wprowadzania daty z poziomu sterownika.

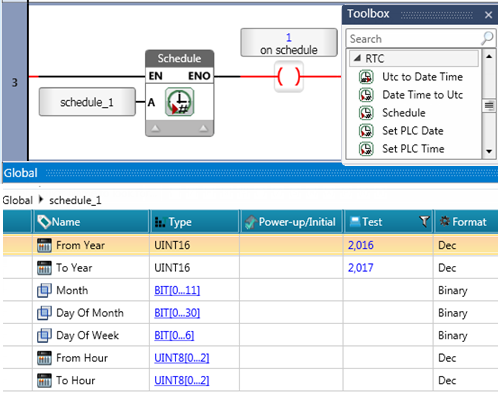

Żeby dodać Harmonogram najpierw trzeba stworzyć mu odpowiednią strukturę danych - do przechowywania informacji o jego pracy. W programie UniLogic robimy to dodając nowy tag i wybierając "schedule" jako typ danych. System automatycznie generuje stryktury i jedyne, co musi zrobić użytkownik, to ustawić wybrane przedziały czasu i stworzyć program w Ladder.

Podsumowanie

Funkcje Real Time Clock i Schedule warto używać w aplikacjach, w których zastosowanie timerów zużywa zbyt dużą ilość pamięci - np. w przypomnieniach o serwisach okresowych maszyn. Używanie tych elementów otwiera nam bardzo wiele możliwości i jedynym ograniczeniem jest wyobraźnia programisty.
