Silniki i sterowniki krokowe w maszynach etykietujących

Różnorodność produktów jest dużym atutem dla konsumenta, jednak dla producenta maszyn to wyzwanie...

Przy wielkoseryjnej produkcji ciężko mówić o elastyczności (choć coraz częściej na rynku pojawiają się rozwiązania pozwalające na szybkie przezbrajanie maszyn), więc konstruuje się maszyny lub całe linie produkcyjne tylko dla jednego konkretnego wyrobu. Wtedy liczy się szybkość i niezawodność – a mogą nam je zapewnić wysokiej jakości napędy, jak chociażby RTA.

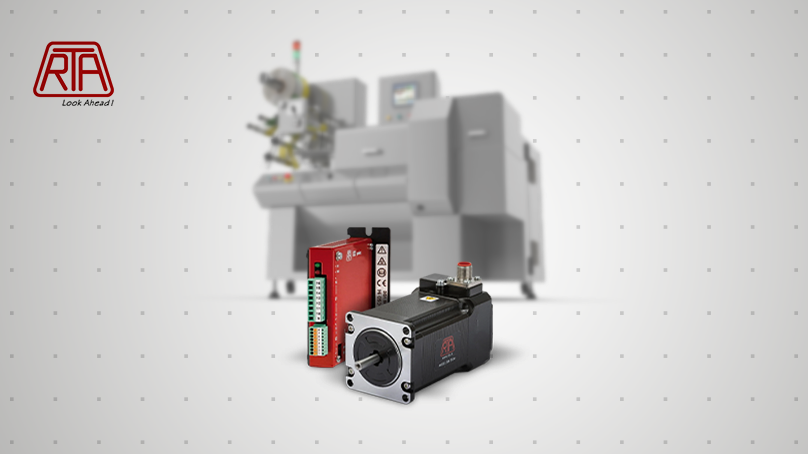

Maszyny pakujące i etykietujące

Złożoność procesu pakowania i etykietowania powoduje, że maszyny przeznaczone do tych procesów odznaczają się wysokim stopniem automatyzacji. Dlatego koniecznością w ich przypadku jest precyzyjny i dynamiczny ruch, który mogą zapewnić silniki krokowe. Zazwyczaj ten rodzaj napędów stosuje się do obracania zestawem rolek z etykietami, które następnie są naklejane na przesuwające się przenośniku produkty lub są częścią złożonego procesu pakowania. Silniki pracują z prędkościami w zakresie 300 do 1000 obr/min i stosowane są przekładnie o niskim przełożeniu (1,5 – 3) w postaci pasków zębatych.

Sterowanie wymaga ciągłego nadzoru procesu i zbierania informacji z wielu czujników oraz kontroli wielu osi (czasami z synchronizacją). Dlatego stosuje się w tym wypadku zaawansowane sterowniki PLC, komputery przemysłowe a czasem nawet dedykowane układy scalone. Firma RTA od dłuższego czasu współpracuje z włoskim producentem półautomatycznych maszyn etykietujących Wide Range. Zaowocowało produkcją ponad 50 000 maszyn etykietujących liniowych i obrotowych.

Zalety napędów krokowych RTA

• Szeroki zakres prędkości - duży wybór dostępnych silników i sterowników krokowych pozwoli dobrać odpowiednie rozwiązanie do każdej aplikacji. Sterownik krokowy A-NDC 96 sprawdzi się do maszyn pakujących o niskiej lub średniej prędkości (do 45-50 m/min), a X-PLUS B4.1 przy prędkościach powyżej 50 m/min.


• Synchronizacja ruchu - dużym atutem silników krokowych jest łatwość synchronizacji ruchu, co jest szczególnie ważne np. w liniach pionowego pakowania.


• Zaawansowane funkcje - opanowanie wieloosiowego procesu nie należy do rzeczy banalnych. Dlatego produkty RTA wykorzystują nowoczesne rozwiązania, by ułatwić integrację napędów. Zaawansowane sterowniki krokowe z protokołem EtherCAT i Modbus TCP/IP, to nie tylko usprawnienie komunikacji z sterownikiem nadrzędnym, ale również dodatkowa funkcjonalność jak Auto Sync (LINK) i obsługa enkodera – żeby każdy ruch był jeszcze bardziej precyzyjny.

• Niezawodność - drobna usterka może zatrzymać linię na dobre i generować ogromne straty, a na to nie możemy sobie pozwolić. Produkty RTA to rozwiązania najwyższej jakości o bardzo niskim współczynniku awaryjności. Każdy produkt przed wysyłką do docelowego klienta jest testowany przez dwóch niezależnych testerów, aby zapewnić najwyższe standardy jakości.


• Kompaktowość - silniki krokowe same w sobie są rozwiązaniem kompaktowym, ale czy wiedziałeś że mogą bez problemu zastąpić silniki niskiej mocy?

Seria sterowników krokowych ADW została stworzona do pracy w trybie ciągłym z możliwością płynnym sterowaniem prędkością. Dlatego, gdy zależy nam na gabarytach urządzenia, bez problemu zastąpi falownik z silnikiem elektrycznym.

Gotowe zestawy napęd+sterownik

X-PLUS L2 + SM 2861-5055		A-NDC 96 + RH 2S1M
Cechy:		Cechy:
zasilanie 230VAC, sterowanie impulsowe, moment trzymający 165 Ncm, prąd fazowy 4A, wielkość kołnierza 56 mm, IP54.		zasilanie 85VDC, sterowanie impulsowe, moment trzymający 140 Ncm, prąd fazowy 4A, wielkość kołnierza 56 mm, IP40.

W ofercie posiadamy również pojedyńcze napędy, komponenty i sterowniki.

Potrzebujesz pomocy przy wyborze odpowiednich rozwiązań do Twojej aplikacji? Skontaktuj się z nami pisząc na sterowniki@elmark.com.pl, a na pewno pomożemy przy doborze odpowiedniego rozwiązania.
