Sterowniki Unitronics serii UniStream

Rodzaje sterowników Unitronics serii UniStream, dobór i montaż modułów oraz wady/zalety poszczególnych rozwiązań.



W pierwszej części kursu Akademii PLC Elmark omówimy sterowniki Unitronics serii Unistream. W trakcie trwania kursu zaprezentujemy zarówno podstawowe pojęcia związane z programowaniem sterowników (konfiguracja wstępna, typy danych, timery), jak i również te bardziej złożone (Modbus, SQL, SMS).



Dlaczego wybrać sterowniki Unitronics serii Unistream?

Seria Unistream to najbardziej zaawansowane sterowniki typu "All In One", czy połączenie PLC i HMI w jednym urządzeniu. Szeroka gama produktowa pozwala na efektywny wybór urządzenia w zależności od rodzaju i stopnia złożoności aplikacji. Największe zalety produktów Unitronics to łatwość w programowaniu i wydajność. Z pewnością, firma Unitronics oferuje najwyższy współczynnik jakości do ceny.

Obecnie sterowniki Unitronics z serii Unistream sprawdzają w wielu aplikacjach, nawet w najbardziej wymagających warunkach. Przykładami dziedzin, gdzie z powodzeniem stosowane są te urządzenia to petrochemia, motoryzacja, przetwórstwo żywności, tworzyw sztucznych i tekstyliów, energetyka i gospodarka wodna oraz wodno-ściekowa.



Rodzaje sterowników Unistream

Ze względu na budowę, sterowniki Unistream możemy podzielić na dwie grupy: UniStream Modular oraz UniStream Built-in.

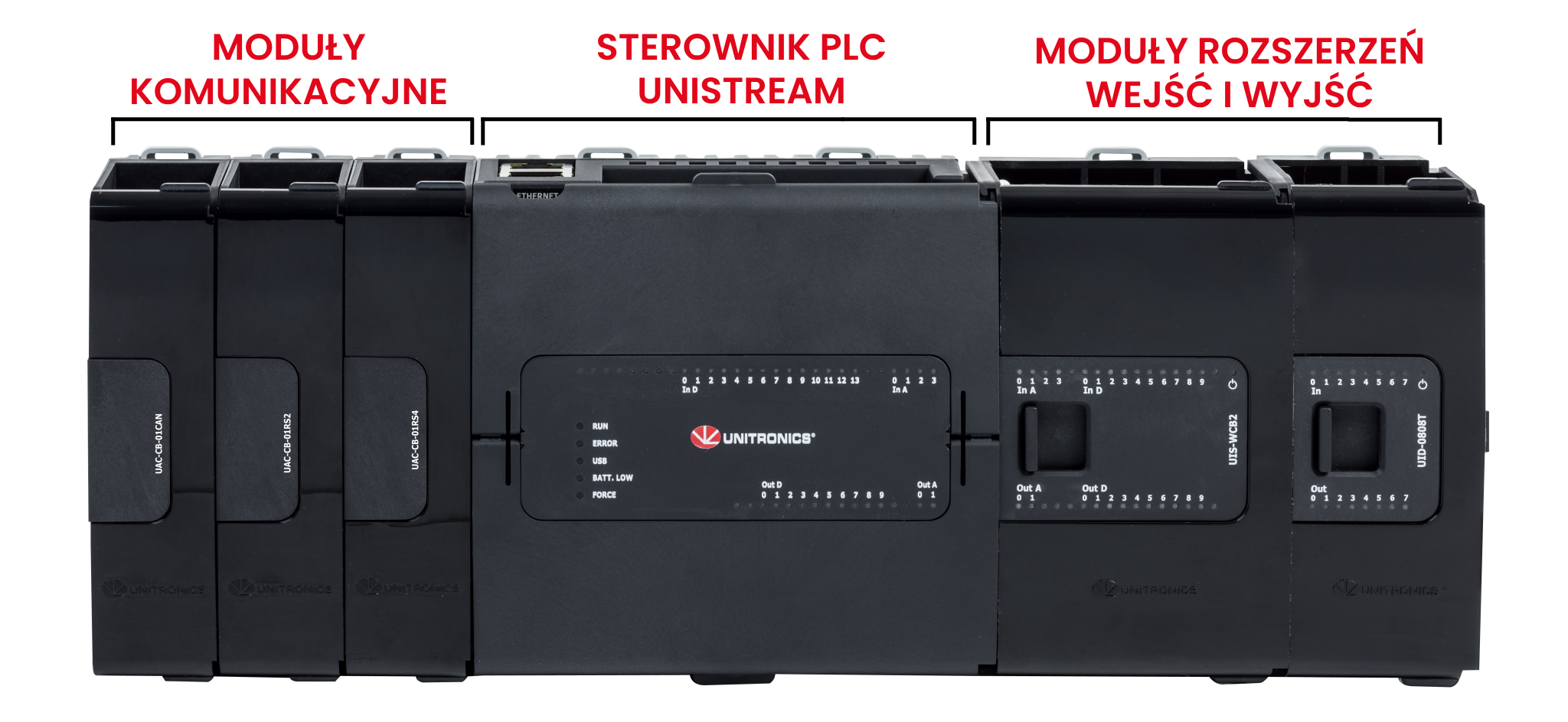

Sterowniki Modułowe

Występują w rozmiarach panelu HMI: 7", 7" MultiTouch, 10.4", 10.4" MultiTouch i 15.6". Pozwalają na pełną konfiguracje sprzętową. Panel HMI posiada zintegrowaną szynę montażową, która umożliwia pełną dowolność w dobieraniu modułów. Do działania wymagana jest jednostka CPU -dołączona w zestawie. Możemy dodać różne moduły I/O i komunikacyjne (więcej o konfiguracji modułów I/O dowiesz się w części trzeciej). Producent oferuje kilka rodzajów wyżej wspomnianych produktów.



Zapoznaj się z oferowanymi modułami dostępnymi w naszym sklepie



W ofercie producenta znajduje się URB-TCP - Adapter do modułów UniStream Remote I/O. Pozwala on na zdalne rozszerzenie platformy sprzętowej sterownika o 63 moduły I/O. Oczywiście adapter konfiguruje się w środowisku UniLogic.



Sterownik zasilany jest jednopunktowo, przez zewnętrzny zasilacz 24 VDC (wiecej o zasilaniu dowiesz się w części drugiej).

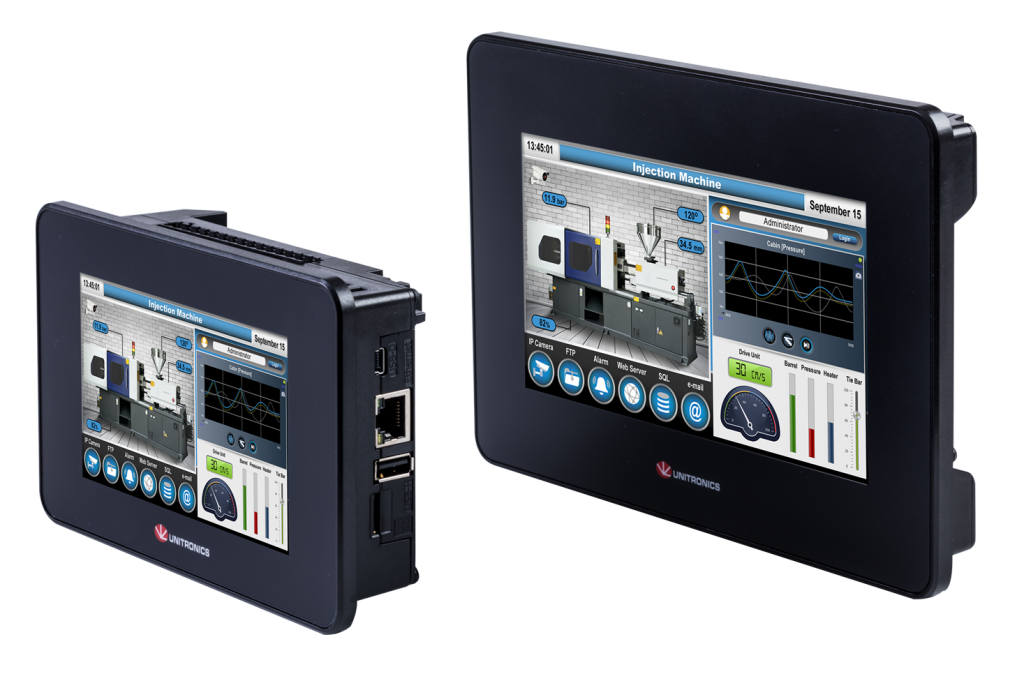

Sterowniki kompaktowe

Kompaktowe sterowniki z wbudowanymi portami I/O. Występują w rozmiarach 7" i 9". Podobne jak w przypadku wersji modułowych, CPU jest w stanie obsłużyć do 2048 sygnałów I/O. Wbudowany port ADD-ON CAN pozwala na wyprowadzenie portów komunikacyjnych takich jak RS232, RS485, CanBus i I/O Expantion port. Ważnym aspektem jest to, że Unistream Built-In oferuje świetny stosunek ceny do jakości, a jedną z jego największych zalet jest wspieranie oprogramowania UniStream Unilogic. Dzięki temu, ten niewielki sterownik daje ogromne możliwości i pozwala na efektywne programowanie w wydajnym środowisku.

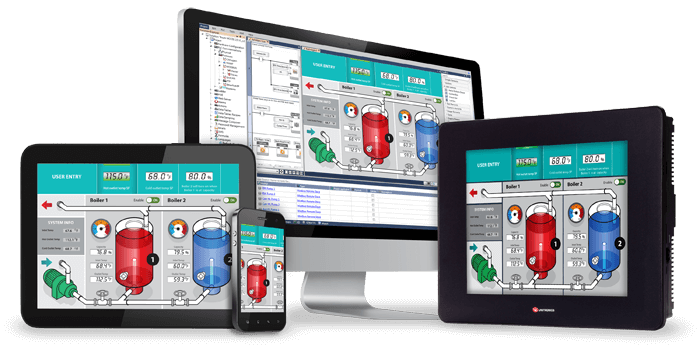

UniLogic - efektywne środowisko do programowania sterowników serii Unistream



UniLogic to oprogramowanie pozwalające na konfigurację sprzętową sterowników Unitronics z serii Unistream oraz konfigurację komunikacji między sterownikami. Posiada ono wbudowane edytory języka LDD (Ladder Logic Diagram), C oraz kreator HMI.



Zalety środowiska UniLogic :



• Darmowa licencja - każdy może je pobrać ze strony producenta.
• Obsługa protokołu MQTT - połączenie OT z IT, ultralekki protokół transmisji danych. Dzięki zmniejszonej prędkości transmisji zwiększyła się jej niezawodność.
• Obsługa Struktur (ang. structs) - różne tagi zorganizowane w jednej strukturze (hardware, software, communication itp).
• Ladder i C - wbudowany kompilator języka drabinkowego i języka C
• Analityka danych - wbudowana obsługa SQL i silników analitycznych takich jak Data Sampler.
• WebServer - prawdopodobne najprostsza konfiguracja serwera i zdalnego dostępu do danych wyświetlanych przez sterownik za pośrednictwem przeglądarki internetowej (nie wymaga znajomości HTML).
• Komunikacja - łatwa konfiguracja CAN Layer 2, FTP Client/Server, SMS, email, GSM/GPRS.
• Zdalny dostęp - dowolna aplikacja typu VNC pozwala na zdalny dostęp do sterownika.



Podsumowanie



Reasumując, Unitronics Unistream oraz środowisko programistyczne UniLogic z pewnością stawiają na maksymalną elastyczność konfiguracji, efektywne wykorzystanie zasobów programowych i sprzętowych oraz skrócenie czasu tworzenia aplikacji. Reprezentują nowoczesne podejście do wykorzystania sterownika PLC, dlatego łączą w sobie obsługę wielu nowoczesnych technologii. Z pewnością, w swojej klasie cenowej nie mają konkurencji. Zachęcamy do zapoznania się z kolejną częścią kursu, ponieważ omawiamy tam instalacje środowiska i podłączenie zasilania do PLC.
