Zmiana adresu IP IO-Link master krok po kroku

Do zmiany adresu IP mastera IO-Link Unitronics posłuży nam program IP Setting Tool. Możesz go pobrać z linku poniżej:

Pobierz program IP Setting Tool

Domyślny adres IP IO-Link master Unitronics

Wszystkie mastery IO-Link Unitroncis posiadają wbudowaną komunikację EtherNet/IP. Nowe urządzenie dostarczane jest z następującymi ustawieniami domyślnymi:

• Adres IP: 192.168.1.200
• Maska podsieci: 255.255.255.0
• Brama domyślna: 192.168.1.1

Zmiana adresu IP za pomocą programu IP Setting Tool

Krok 1

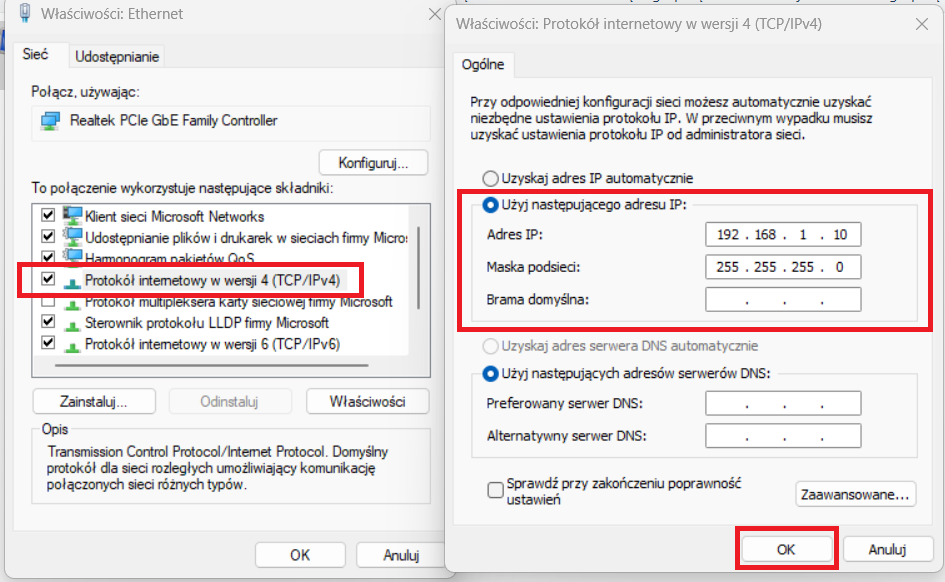

W swoim komputerze zmień ustawienia karty sieciowej Ethernet na stały adres IP. Adres musi znajdować się w podsieci 1 (192.168.1.xxx) i być unikalny.

Krok 2

Włącz zasilanie modułu master IO-Link Unitronics.

Krok 3

Otwórz oprogramowanie IP Setting Tool po włączeniu zasilania modułu master.

Krok 4

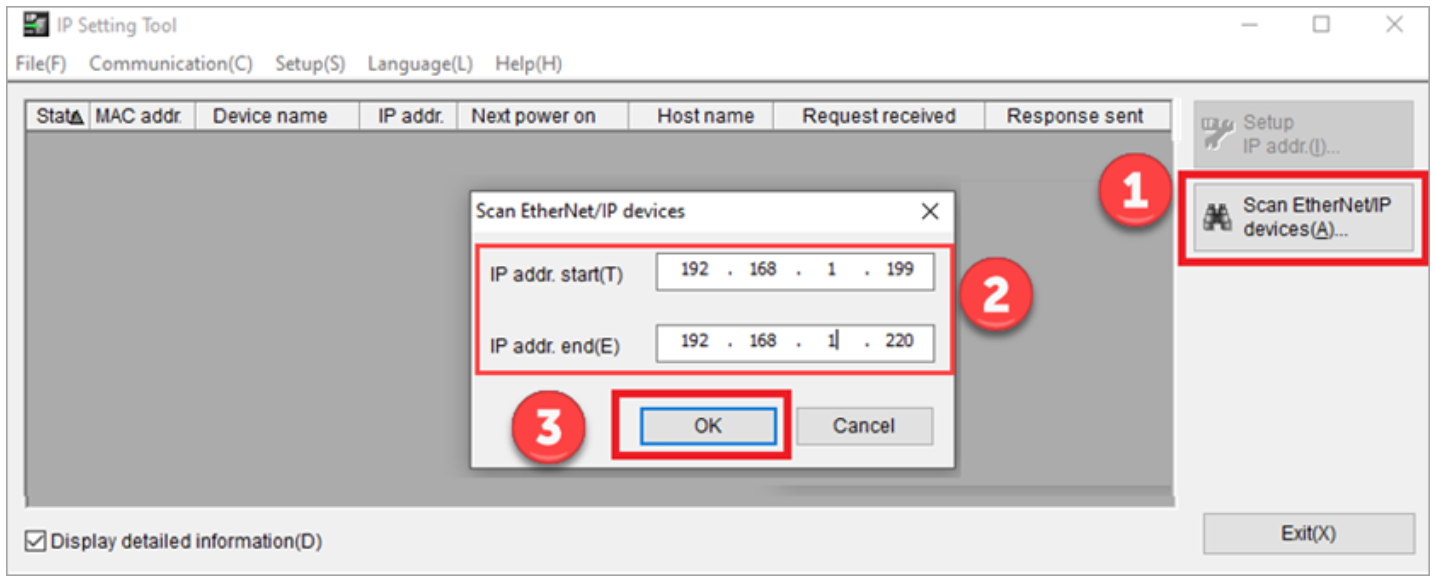

Wybierz Scan Ethernet Devices i ustaw zakres adresów IP do wyszukania, ustawiając adres początkowy (IP addr. start(T)) i końcowy (IP addr. end(E)). Zatwierdź przyciskiem OK.

Krok 5

Kliknij dwukrotnie na znalezione urządzenie. MAC adres i nazwa urządzenia (Device name) powinny zgadać się z tym, do którego chcemy się połączyć.

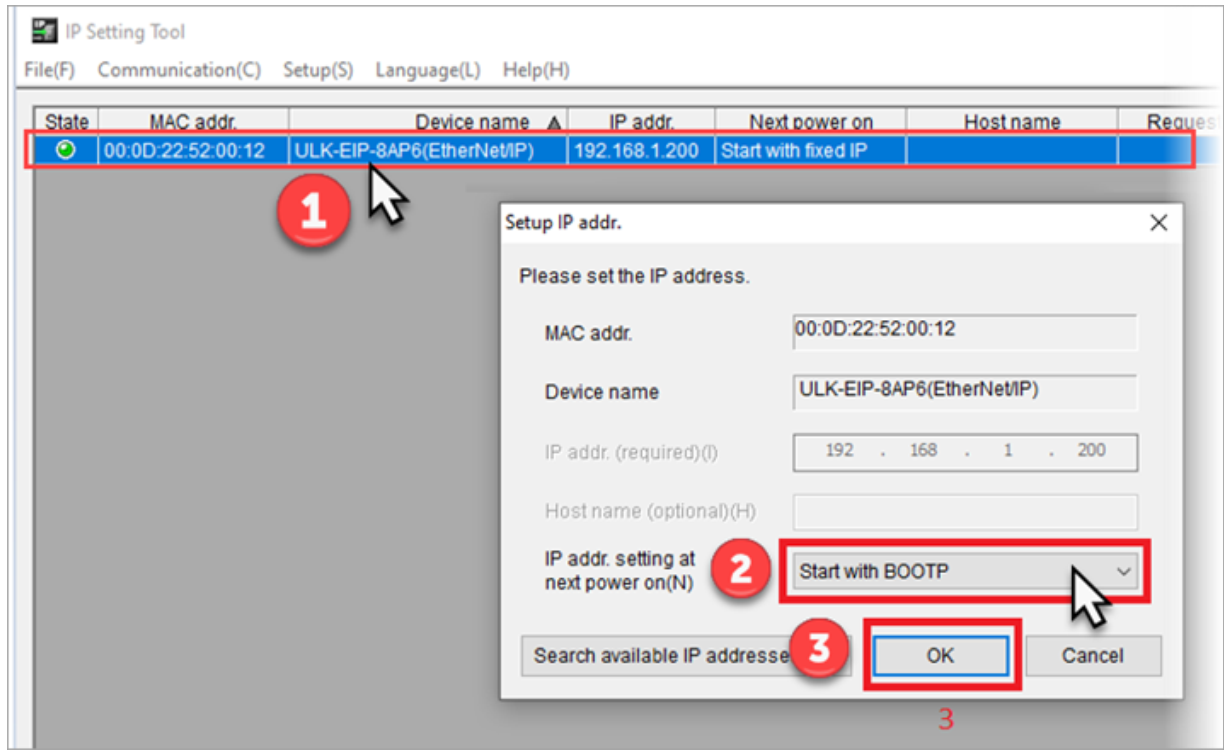

Zmień ustawienia IP na tryb "Start with BOOTP". Dzięki temu urządzenie główne będzie widoczne w każdej sieci.

Krok 6

Urządzenie master jest teraz ustawione w trybie "not set".

Należy zmienić kartę sieciową swojego komputera na obszar adresu IP, który ma obejmować urządzenie master (jak w kroku 1).

Następnie w oprogramowaniu IP Setting Tool zmień adres karty w zakładce Setup(S) -> Network setup(C)...

Krok 7

Nie zamykaj oprogramowania. Wyłącz zasilanie mastera oraz podłącz je ponownie. Sprawnie przejdź do następnego kroku.

Krok 8

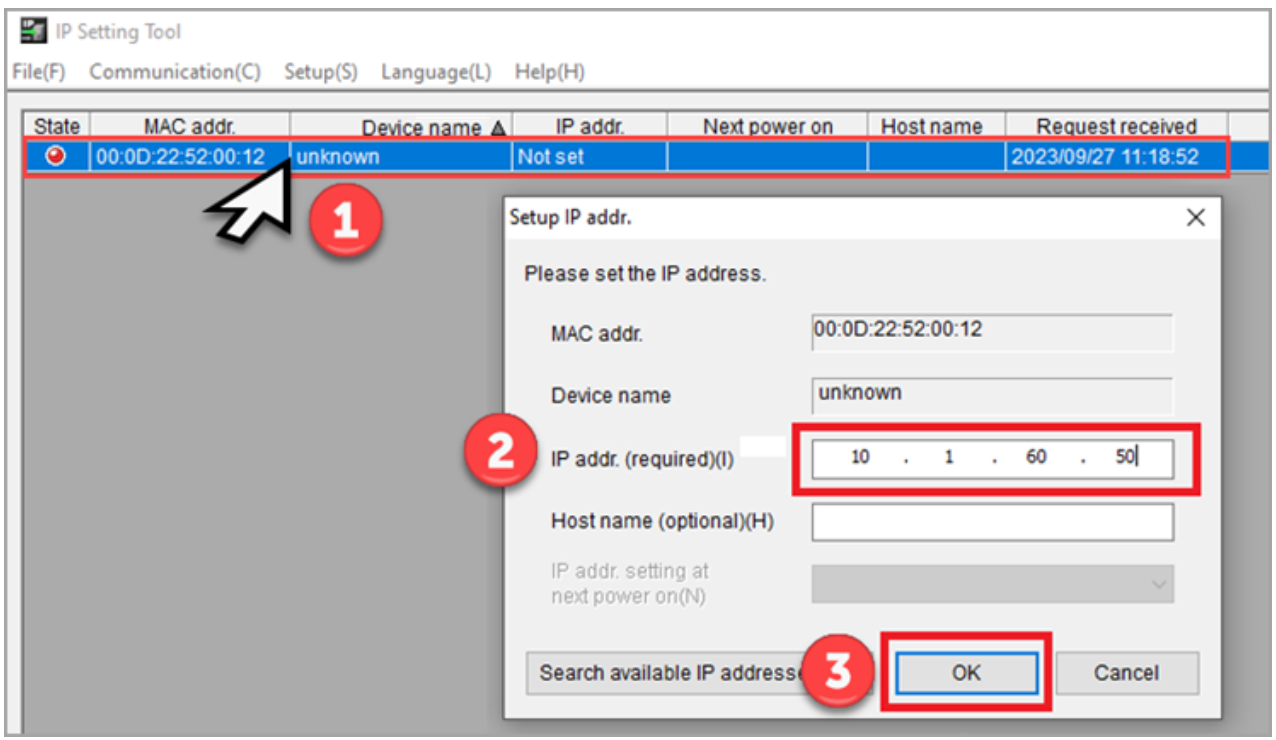

Ustaw docelowy adres IP urządzenia master.

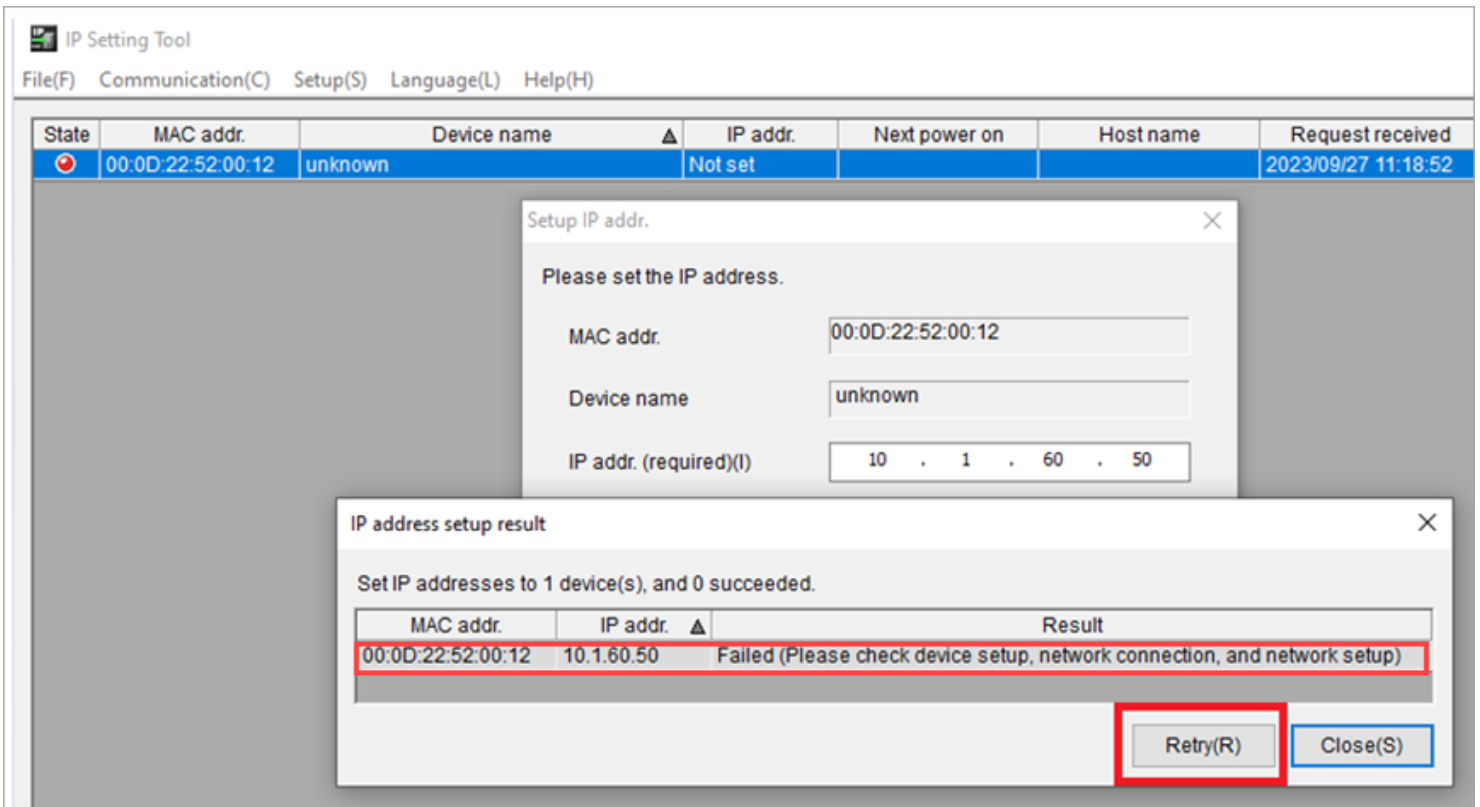

Jeśli adres nie zostanie pomyślnie przypisany, wyświetlony zostanie komunikat pokazany na następnym rysunku. Kliknij przycisk Retry i wykonaj operację ponownie.

Krok 9

Po pomyślnym przypisaniu adresu należy upewnić się, że adres został przypisany do modułu po wyłączeniu/włączeniu zasilania.

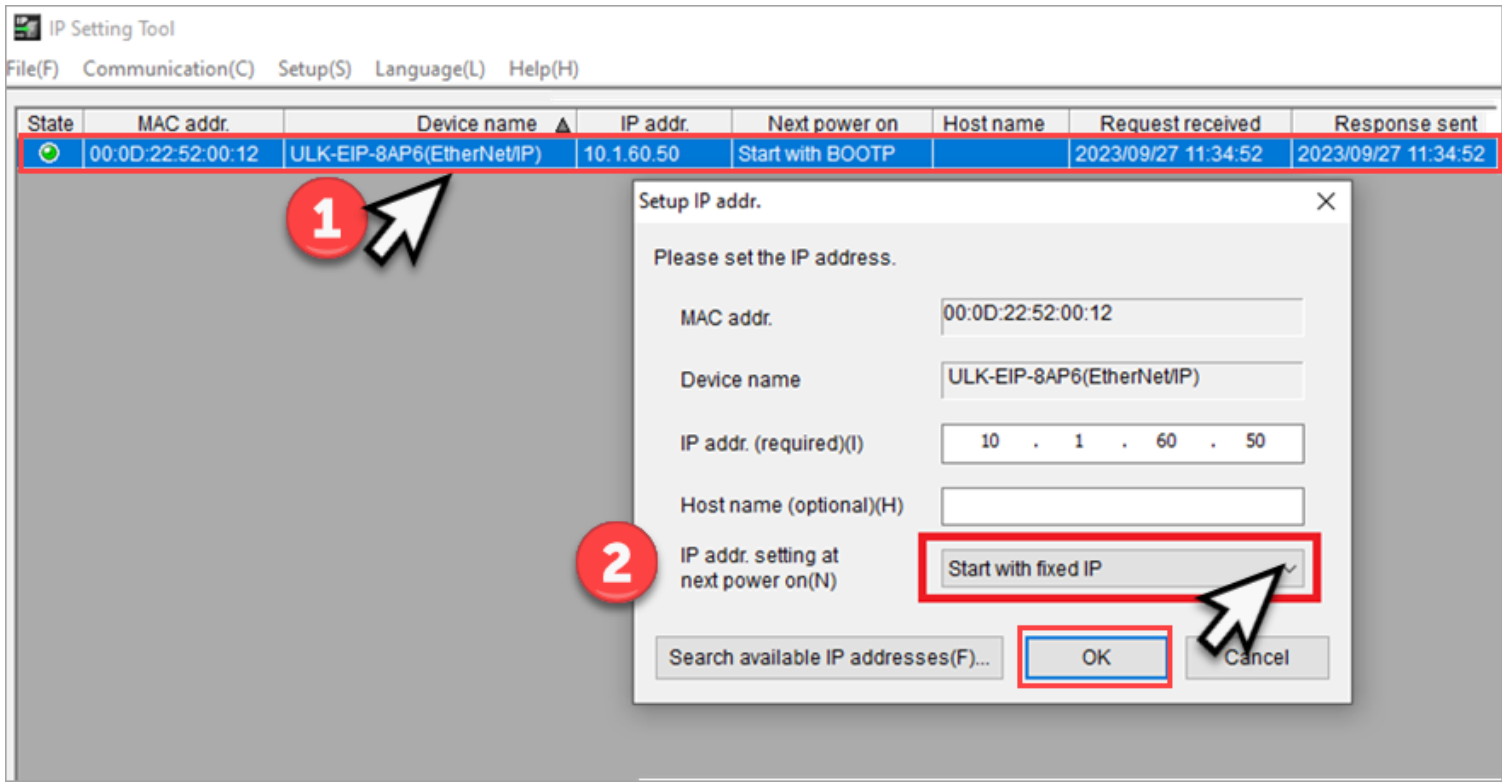

Kliknij dwukrotnie niebieski pasek pokazujący moduł i wybierz opcję Start with fixed IP, jak pokazano na następnym rysunku.

Krok 10

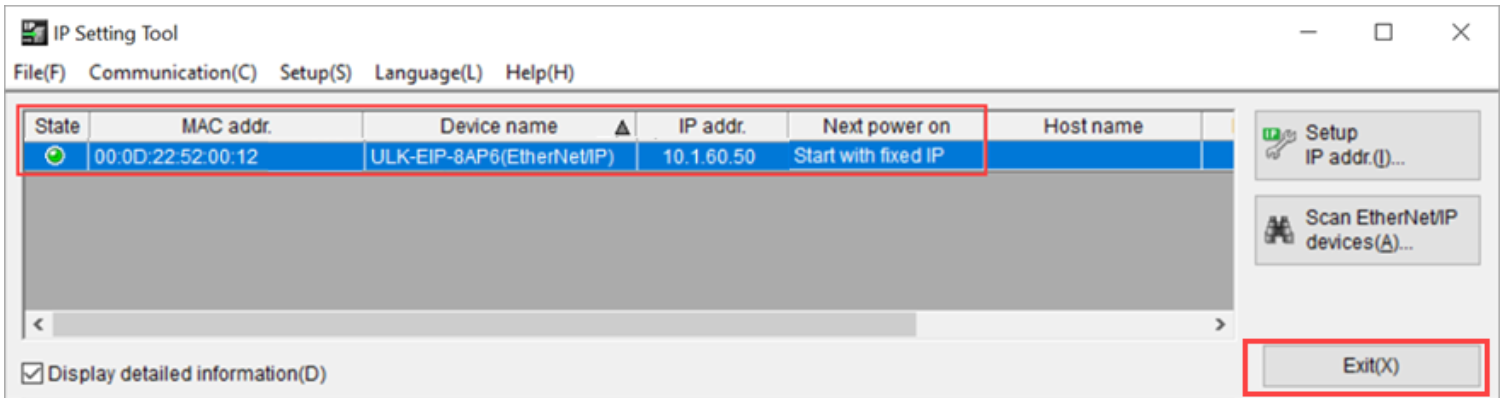

Adres IP zostanie przypisany do modułu głównego przy następnym włączeniu zasilania mastera IO-Link. Kliknij Exit, aby zamknąć program.

Zobacz rozwiązania IO-Link Unitronics

W portfolio IO-Link Unitronics znajdują się 3 rodzaje masterów:

• ULK-EIP-4AP6 - 4 x port IO-Link, Klasa A, IP67;
• ULK-EIP-8AP6 - 8 x port IO-Link, Klasa A, IP67;
• ULK-EIP-4A4BP6 - 8 x port IO-Link: 4 x Klasy A, 4 x Klasa B, IP67.

Dodatkowo możemy do nich podłączyć huby (koncentratory) dodatkowych wejść/wyjść cyfrowych.

• ULK-0808P-M8P6 – 8 portów cyfrowych wejść/wyjść (konfigurowalne), złącza M8, IP67
• ULK-1616P-M2P6 – 16 cyfrowych wejść/wyjść (konfigurowalne), 8xM12, IP67
• ULK-1616P2-M2P6 – 16 cyfrowych wejść/wyjść (konfigurowalne), 8xM12, 2A, IP67

Oczywiście możemy do tego dobrać akcesoria, jak kable czy trójniki.
