Producent: MOXA
- Konwersja interfejsów szeregowych Modbus/DNP3 przez sieć WiFi 802.11
- Tunelowanie komunikacji szeregowej w protokołach TCP Serwer/klient
- Tryb pracy „slave” wspiera do 16 masterów TCP, oraz do 31 lub 62 slave’ów szeregowych w tym samym czasie
- Wbudowane narzędzie do monitorowania protokołu Modbus
- Podwójne wejście zasilające zwiększające niezawodność, oraz wyjście przekaźnikowe
- Wspiera szyfrowane protokoły bezprzewodowe WEP/WPA/WPA2
- Izolacja 2 kV
- Slot na kartę microSD na kopię zapasową konfiguracji
- Dostępne modele z rozszerzonym zakresem temperatur od -40 do 75°C
- Posiada 2 cyfrowe wejścia i wyjścia
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5

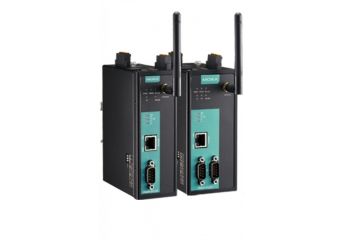

MGate W5108/W5208
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj5-pinowy terminal śrubowy na złącze DB9MW magazynieGwarancja: 48,00 zł59,04 złZaloguj się, aby poznać swoją cenę 5-pinowy terminal śrubowy na złącze DB9MDostępność:W magazynieCena netto:48,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUchwyty do montażu na ścianieNa zamówienie Gwarancja: 69,00 zł84,87 złZaloguj się, aby poznać swoją cenę Uchwyty do montażu na ścianieDostępność: Na zamówienieCena netto:69,00 zł
Opis
MGate W5108/W5208 to brama komunikacyjna stworzona do konwersji protokołów szeregowych Modbus RTU, lub DNP3, na sieć bezprzerwową WiFi. Dzięki wsparciu standardów IEEE802.11 a/b/g/n urządzenie te pozwala ograniczyć ilość przewodów, co często jest prostszym rozwiązaniem w trudnych warunkach, gdzie modernizacja okablowania jest niemożliwa. Dzięki protokołom WEP/WPA/WPA2 przesyłane dane są bezpieczne, i trudne do przechwycenia. Mgate W5108/W5208 jest zaprojektowany do pracy w warunkach przemysłowych, w zastosowaniach takich jak: przemysł wydobywczy, energetyka czy automatyka przemysłowa.
Specyfikacja
-
Ethernet Protokoły Modbus TCP, DNP3, TCP Server/Client Ilość portów 1 Prędkość 10/100 Mbps, Auto MDI/MDIX Złącze 8-pin RJ45 Izolacja magnetyczna 1.5 kV (built-in) • Interfejs szeregowy Protokoły Modbus RTU/ASCII Master/Slave, DNP3 Ilość MGate W5108: 1
MGate W5208: 2Standardy RS-232/422/485, programowalne Złącza DB9 male Pull High/Low Resistor for RS-485 1 kΩ, 150 kΩ Terminator do RS-485 120 Ω Izolacja 2 kV (built-in) • Parametry komunikacji szeregowej Data Bits 7, 8 Stop Bits 1, 2 Parity None, Even, Odd, Space, Mark Flow Control RTS/CTS, XON/XOFF, RTS Toggle Baudrate 50 bps to 921.6 Kbps •Sygnały szeregowe RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422 Tx+, Tx-, Rx+, Rx-, GND RS-485-4w Tx+, Tx-, Rx+, Rx-, GND RS-485-2w Data+, Data-, GND • Sieć bezprzewodowa Wspierane standardy 802.11a/b/g/n Tryby pracy Infrastructure, Ad-Hoc Prędkości transmisji 802.11a/g: 65, 54, 48, 36, 24, 18, 12, 9, 6 Mbps, auto rate
802.11b: 11, 5.5, 2, 1 Mbps, auto rate
802.11n 2.4 GHz: HT20, MCS 0-7
802.11n 5 GHz: HT20 & HT40 MCS 0-7Maks. dystans. Up to 100 meters (in open areas) Złącze antenowe Reverse SMA Tx moc nadawacza anteny (dotyczy jednego złacza) 2.4 GHz
• 802.11b:
1 to 11 Mbps, Typ. 16 (±1.5 dBm)
• 802.11g:
6 to 36 Mbps, Typ.16 (±1.5 dBm)
48 Mbps, Typ. 15 (±1.5 dBm)
54 Mbps, Typ. 14 (±1.5 dBm)
• 802.11n (20 MHz):
MCS0-3: Typ. 16 dBm (± 1.5 dBm)Rx - czułość 2.4 GHz
• 802.11b:
-92 dBm @ 1 Mbps,
-88 dBm @ 2 Mbps,
-87 dBm @ 5.5 Mbps,
-84 dBm @ 11 Mbps
• 802.11g:
-91 dBm @ 6 Mbps,
-90 dBm @ 9 Mbps,
-88 dBm @ 12 Mbps,
-86 dBm @ 18 Mbps,
-80 dBm @ 24 Mbps,
-80 dBm @ 36Modulacja OFDM (54, 48, 36, 24, 18, 12, 9, 6 Mbps)
OFDM (MCS0, MCS1, MCS2, MCS3 MCS4, MCS5, MCS6, MCS7)
CCK (11 Mbps, 5.5 Mbps)
DQPSK (2 Mbps)
DBPSK (1 Mbps)Obsługiwane kanały (centralna częstotliwość) • US:
2.412 to 2.462 GHz (11 channels)
5.180 to 5.240 (4 channels)
5.260 to 5.320 (4 channels)
5.500 to 5.700 GHz (8 channels, excludes 5.600 to 5.640 GHz)
5.745 to 5.825 GHz (5 channels)
• EU:
2.41• Cyfrowe wejścia wyjścia Ilość 2 DI i 2 DO Złącza 6-pin terminal blocks Dry Contact Level Logic “0”: Short to GND
Logic “1”: OpenWet Contact Level Logic “0”: +3 VDC max.
Logic “1”: +10 to 30 V (COM to DI)Digital Output (Sink Type) Driver Current: Max. 200 mA per channel
On-state voltage: 24 VDC nominal, open collector to 30 VSlot na kartę micro SD 1 microSD (SDHC) card slot supports up to 32 GB Oprogramowanie Kanały konfiguracjui Web console, Serial console, Telnet console Utilities Device Search Utility (DSU) for Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 Protokoły sieciowe TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), Private MIB, ARP, Telnet • Bezpieczeństwo Autentykacja WEP encryption ( 64 or 128 bit), WPA / WPA2-Personal and Enterprise (IEEE 802.1X/RADIUS, TKIP and AES) Szyfrowanie 128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP • Charakterystyka mechaniczna Obudowa Metal (IP30) Waga MGate W5108: 589 g
MGate W5208: 738 gWymiary MGate W5108: 45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in)
MGate W5208: 59.6 x 101.7 x 134 mm (2.35 x 4 x 5.28 in)• Warunki pracy Temperatura pracy Standard Models: 0 to 60°C (32 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)temperatura przechowywania -40 to 85°C (-40 to 185°F) Wilgotność względna 5 to 95% (non-condensing) • Zasilanie Napięcie 9 to 60 VDC Złącze Terminal block Zużycie energii 495 mA @ 9 V
202 mA @ 24 V
114 mA @ 48 V
99 mA @ 60 V• Standardy i certyfikaty Safety UL 61010-2-201, EN 60950-1 Strefa zagrożona wybuchem UL/cUL, Class 1 Division 2, ATEX Zone 2, IECEx (Pending) Note Certification process is underway for fiber models. Please contact a Moxa sales representative for details. EMC EN 55022/24 EMI FCC Part 15B Class A EMS EN 61000-4-2 (ESD) Contact: 6 kV; Air: 8 kV
EN 61000-4-3 (RS) 80 MHz to 1 GHz, 10 V/m
EN 61000-4-4 (EFT) Power 4 kV; Signal 2 kV
EN 61000-4-5 (Surge) Power 2 kV; Signal: 1 kV
EN 61000-4-6 (CS) Level 3
EN 61000-4-8 (PFMF) Level 3Udar IEC 60068-2-27 Swobodne spadanie IEC 60068-2-23 Wibracje IEC 60068-2-6 Radio EN 300328, EN 301893, TELECOM
CE (ETSI EN 301 893, ETSI EN 300 328), ARIB RCR STD-33, ARIB STD-66• Niezawodność MTBF (mean time between failures) 668,518 hrs Funkcje alarmowe SMS, relay, e-mail Alarmowanie Built-in buzzer Automatyczny wyzwalacz restartu Built-in WDT (watchdog timer) • Gwarancja Okres gwarancyjny 5 years
Lub 2 lata - oferowana przez Elmark Automatyka - https://www.elmark.com.pl/serwis-i-gwarancja
Szczegóły www.moxa.com/warranty
