- RS-485 2 lub 4 przewodowy
- automatyczne zmiana kierunku danych dla RS-485
- małe wymiary (42 x 80 x 22 mm)
- zabezpieczenie przeciwprzepięciowe 15KV ESD
- optoizolacja 2,5KV (tylko TCC-80I)
- wbudowane rezystory terminujące
- prędkość transmisji od 50 bps do 115.2 Kbps
- zasilanie z portu szeregowego lub 5-12VDC
- LED Port Power Indicator
Wysoka cena? Zaloguj się i kupuj taniej
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajTCC-80Konwerter RS-232 na RS-422/485, terminal śrubowy dla RS-422-485W magazynieGwarancja: 213,00 zł261,99 złZaloguj się, aby poznać swoją cenę TCC-80Konwerter RS-232 na RS-422/485, terminal śrubowy dla RS-422-485Dostępność:W magazynieCena netto:213,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajTCC-80-DB9Konwerter RS-232 na RS-422/485, złącze DB9 dla RS-422/485W magazynieGwarancja: 213,00 zł261,99 złZaloguj się, aby poznać swoją cenę TCC-80-DB9Konwerter RS-232 na RS-422/485, złącze DB9 dla RS-422/485Dostępność:W magazynieCena netto:213,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajTCC-80IKonwerter RS-232 na RS-422/485 z optoizolacją, terminal śrubowy dla RS-422-485W magazynieGwarancja: 446,00 zł548,58 złZaloguj się, aby poznać swoją cenę TCC-80IKonwerter RS-232 na RS-422/485 z optoizolacją, terminal śrubowy dla RS-422-485Dostępność:W magazynieCena netto:446,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajTCC-80I-DB9Konwerter RS-232 na RS-422/485 z optoizolacją, złacze DB9 dla RS-422-485Na zamówienie Gwarancja: 446,00 zł548,58 złZaloguj się, aby poznać swoją cenę TCC-80I-DB9Konwerter RS-232 na RS-422/485 z optoizolacją, złacze DB9 dla RS-422-485Dostępność: Na zamówienieCena netto:446,00 zł
Opis

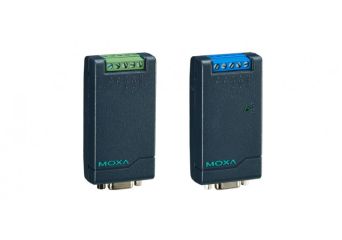

TCC-80 to mały i poręczny konwerter RS-232 <-> RS-422/485. Urządzenie może być zasilane z portu szeregowego, dzięki czemu bardzo dobrze sprawdza się jako urządzenie przenośne. Żeńskie złącze DB9 umożliwia podłączenie bezpośrednio do portu RS-232 w komputerze lub innym urządzeniu. TCC-80 może pracować z trybie 2-przewodowym RS-485 z automatyczną detekcją kierunku danych lub w trybie 4 przewodowym (full-duplex) RS-422/485. Model TCC-80I ma pełną optoizolację 2,5 KV oraz zabezpieczenie przeciwprzepięciowe 15KV. Do zasilenia konwertera wystarczą linie TxD, RTS i DTR, niezależnie od ich poziomu. Jeśli sygnały te są niedostępne TCC-80 może być zasilany napięciem stałym z przedziału od 5 do 12 VDC, np. z portu USB lub z zewnętrznego zasilacza. Zewnętrzny zasilacz potrzebny jest również w przypadku dużych odległości dla RS-422/485 oraz gdy stosujemy terminatory ponieważ z portu szeregowego nie należy pobierać więcej niż 75mW. Weryfikacja czy port RS-232 jest w stanie zasilić TCC-80I jest bardzo prosta dzięki opatentowanemu wskaźnikowi LED Port Power Indicator. Wystarczy podłączyć konwerter do portu i przełącznik SW4 ustawić w pozycję Test. Jeśli dioda się zapali oznacza to, że port RS-232 może zasilić TCC-80I, jeśli dioda się nie zapali trzeba zastosować zewnętrzny zasilacz.
Specyfikacja
- Interfejs RS-232
Złącze | DB9 męskie |
Sygnały RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
- Interfejs RS-422/485
Złącze | DB9 lub terminal śrubowy |
Sygnały | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485-4w: TxD+, TxD-, RxD+, RxD-, GND RS-485-2w: Data+, Data-, GND (interfejs wybierany DIP switch'em) |
- Parametry portu szeregowego
Prędkość transmisji | od 50 bps do 115.2 Kbps |
Zabezpieczenie przeciwprzepięciowe | 15 KV ESD dla wszystkich sygnałów |
Optoizolacja | 2,5KV (tylko TCC-80I) |
- Charakterystyka mechaniczna
Wymiary | 42 x 80 x 22 mm |
Waga | 50 +/- 5 g |
Obudowa | ABS + PC |
- Warunki pracy
Temperatura pracy | od 0 do 60°C |
Wilgotność pracy | 5 to 95% RH |
- Zasilanie
Źródło zasilania | Port RS-232 (TxD, RTS, DTR) lub gniazdo jack |
Napięcia zasilania | od 5 do 12 VDC |
Pobór mocy | TCC-80: 10 mA @ 5 V (bez terminacji) TCC-80I: 20 mA @ 5 V (bez terminacji) |
- Standardy i certyfikaty
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV;Signal:0.5kV IEC 61000-4-5 Surge: Power: 1 kV IEC 61000-4-6 CS: od 150 kHz do 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF |
Bezpieczeństwo | UL 60950-1 |
Odporność na wstrząs | IEC 60068-2-6 |
- MTBF
Czas | 2,781,161 godzin |
Standardy | Telcordia (Bellcore), GB |
- Gwarancja
Okres gwarancji | 5 lat |
Szczegóły | www.moxa.com/warranty |
- Zawartość
Urządzenie | 1 x TCC-80/80I |
Kabel | 1 x USB power cord, 50 cm |
Dokumentacja | 1 x instrukcja instalacji 1 x karta gwarancyjna |
