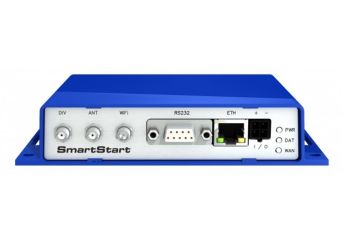

SmartStart

Routery przemysłowe LTE

Producent: Advantech
Producent: Advantech
    • Wsparcie technologi LTE, HSPA+, UMTS, GPRS/EDGE
    • 2 sloty na karty SIM
    • 1 port Ethernet 10/100 Mb/s
    • Wsparcie dla technologi Wi-Fi (opcjonalnie)
    • Złącze RS-232
    • 1x wej. cyfrowe, 1x wyj. cyfrowe
    • Otwarty system oparty na Linux
    • Możliwość tworzenia modułów użytkownika w oparciu o języki Python, C++, C
    • Dedykowane moduły użytkownika umożliwiające konwersję protokołów oraz rozbudowanie funkcjonalności
      (pełna lista modułów w zakładce specyfikacja)
    • Urządzenie zgodne z ideą Edge Computing
    • Możliwość pracy jako Gateway - Modbus TCP/RTU
    • Możliwość instalacji zewnętrznej anteny
    • Praca w zakresie temperatury od -40 do 75°C
    • Wsparcie tunelów VPN (IPsec, OpenVPN, L2TP)
    • 32 bitowy procesor ARM wspierany przez 512 MB DDR SDRAM, 256 MB pamięci flash i 128 kB pamieci MRAM
    • Wsparcie DHCP, NAT, NAT-T, DynDNS, NTP, VRRP, kontroli poprzez SMS i wielu innych funkcji
    • Plastikowa obudowa zgodna z IP20
    • Zasilanie z zakresu 10-60VDC
    • Montaż na szynie DIN
    • W zestawie znajduje się złączka zasilania wraz z zarobionymi przewodami
    • Brak anteny i zasilacza w zestawie
Cena od 1 649,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Modele

Akcesoria

Opis

SmartStart to rodzina ruterów przemysłowych lub bramek komórkowych LTE dedykowana do łączenia urządzeń szeregowych RS-232 i Ethernet z siecią komórkową. Dzięki wydajnemu procesorowi modemy nie tylko pokrywają pełny zakres komórkowy GSM/LTE, ale też mogą obsługiwać dedykowane skrypty użytkownika czy pełnić rolę wysp konwertujących wszelkiego rodzaju protokoły i standardy. Oprócz portów Ethernet (WiFi) i RS-232 SmartStart ma wbudowane wejścia i wyjścia cyfrowe, które mogą być wykorzystywane do detekcji stanu napięcia lub jako wyjście alarmowe. Routery posiadają wiele zaawansowanych funkcji w tym tworzenie tuneli VPN przy użyciu różnych protokołów, zapewniając tym bezpieczną i szyfrowaną komunikacje przez internet. Routery mają także funkcje diagnostyczne, które obejmują automatyczne monitorowanie połączeń bezprzewodowych i przewodowych, automatyczne uruchamianie w przypadku utraty połączenia i sprzętowy monitor statusu pracy.

Dodatkową funkcjonalność gwarantuje środowisko Node-RED pozwalające na tworzenie własnych aplikacji współpracujących z zewnętrznymi modułami pomiarowymi, licznikami energii czy sterownikami.  Zasada działania Node-RED jest bardzo prosta i opiera się na zasadzie przeciągania i upuszczania gotowych bloczków funkcyjnych bezpośrednio w przeglądarce internetowej. Wszystko to sprawia, że w kilka minut bez zaawansowanych umiejętności programistycznych jesteśmy w stanie stworzyć aplikację sterującą podłączonymi peryferiami i wizualizować pomiary w przeglądarce internetowej.

Seria SmartStart łączy też najlepsze w swojej klasie niskie zużycie energii z wydajnością LTE i jest zoptymalizowana pod kątem aplikacji zasilanych energią słoneczną i baterią. Tryb niskiego zużycia energii przedłuża żywotność baterii, zmniejszając zużycie do 40 mW i może być wyzwalany przez timery lub wejścia / wyjścia. Bramy są  montowane na szynie DIN lub panelowo i mogą pracować w temperaturach od -40 do 75 °C.

Routery przemysłowe Advantech doskonale nadają się do aplikacji migrujących do technologii LTE. Szeroki zakres częstotliwości pozwala na stosowanie ich w obszarach 3G / 2G co zapewnia niezawodność połączeń tam, gdzie LTE jest nadal w fazie rozwoju. Routery można łatwo kontrolować za pomocą przeglądarki lub portalu SmartWorx HUB, w pełni funkcjonalnego narzędzia do konfiguracji i monitorowania w chmurze. Urządzenia doskonale sprawdzą się w aplikacjach przemysłowych M2M, IoT, stacjach ATM, koskach, kolekturach, terminalach gier, kontrolerach ruchu, systemach UPS itp.

Specyfikacja

Moduły użytkownika

Są to dedykowane komponenty doinstalowywane do routera w celu rozbudowania jego funkcjonalności. Każdy z modułów dedykowany jest do konkretnej serii produktów oznaczonej po jego nazwie. Routery serii V2 to urządzenia UR5i oraz LR77 natomiast do serii V3 zaliczamy wszystkie urządzenia z przedrostkiem Smart. Każda z sekcji, do których prowadzą linki zawiera pliki bazowe .tgz doinstalowywane do urządzenia oraz notę aplikacyjną opisującą zasadę działania.

Lista modułów użytkownika:

1. AT Modem Emulator (V2,V3) - emulacja modemu telefonicznego pozwalająca na wykorzystanie komend AT.

2. Azure IoT SDK Python (V3) - SDK pozwalające na połączenie routera z chmurą Azure Microsoftu. Do poprawnego działania niezbędne jest zainstalowanie modułu użytkownika Python3 (poniżej na liście).

3. Binsleep (V3) - moduł pozwalający na przejście routera w tryb niskiego poboru energii.

4. Captive Portal (V2,V3) - pozwala na stworzenie tzw. Captive portal, czyli strony logowania do sieci Wi-Fi. Moduł oprócz wymuszenia logowania pozwala na monitorowanie ruchu podłączonych użytkowników oraz wprowadzenia ograniczenia co do ruchu sieciowego dla różnego typu użytkowników (QoS).

5. CURL (V2,V3) - biblioteka i linia komend umożliwiająca transfer plików z wykorzystaniem URLów. Jest to część firmware'u od wersji 5.0.0.

6. Daily Reboot (V2,V3) - moduł umożliwiający sparametryzowane resetowanie routera co wskazany okres czasu.

7. DNP3 Outstation (V2,V3) - pozwala na zachowywanie się portów I/O, jak slave DNP3.

8. EasyVPN Client (V2,V3) - umożliwia bezpieczne zaszyfrowane połączenie pomiędzy dwoma sieciami LAN.

9. Ethernet Mirroring (V2,V3) - moduł wykorzystywany do duplikowania ruchu na porcie Ethernet w celu analizy przychodzących i wychodzących pakietów. Moduł kompatybilny z oprogramowaniem od 6.1.8 w górę.

10. Ethernet Port Detector (V2,V3) - wykrywa fizyczne odłączenie kabla z portu Ethernet i umożliwia zablokowanie komunikacji z jego wykorzystaniem. Komunikacja jest wznawiana po sygnale z systemu centralnego. Zapewnia kontrolę dostępu i próby włamania do urządzenia.

11. Ext4_tools (V3) - dodaje możliwość tworzenia, sprawdzania i instalacji plików ext4. Moduł przeznaczony jedynie dla routerów z serii SmartFlex i SmartMotion z oprogramowaniem 5.3.4 lub nowszym.

12. File Uploader  (V2,V3) - okresowe wysyłanie pliku z logami i raportami na wybrany adres e-mail oraz serwer FTP.

13. FOTA (V3) - Firmware Over-The-Air, czyli możliwość bezprzewodowego uaktualnienia oprogramowania przez moduł komórkowy.

14. GPS (V2,V3) - moduł wspierający  odbiornik GPS/GNSS.

15. HMPClient (V2,V3)- klient działający na urządzeniu pozwalający na dostęp do chmury konfiguracyjnej SmarWorx Hub.

16. IPSec-Tools (V2,V3) - narzędzia do konfiguracji tunelu VPN IPSec. Moduł używa Racoon zamiast OpenSwan.

17. L2TP Pseudowire (V2,V3) - protokoły warstwy 2 w konfiguracji pseudo-wire.

18. Layer 2 Firewall (L2FW) (V2,V3) - moduł pozwalający na filtrację ruchu opartą na zdefiniowanej liście adresów MAC.

19. Loopback  (V2,V3) - wirtualny interfejs konfiguracyjny.

20. Modbus logger (V2,V3) - odczytuje dane z slave'ów Modbus/RTU i wrzuca odczytane dane na serwer SFTP.

21. Modem Bonding (V2,V3) - agregacja danych używającej więcej niż jedno połączenie WAN. Wymaga zewnętrznego serwera.

22. NMAP (V2,V3) - umożliwia skanowanie ruchu TCP oraz UDP.

23. Node-RED (V3) - graficzne środowisko programistyczne z interfejsem przeciągnij/upuść do łączenia z urządzeniami peryferyjnymi. Umożliwia konwersję protokołów, pobieranie, przetwarzanie oraz wizualizację danych. Obsługiwane z perspektywy przeglądarki internetowej. Do działania oprogramowania niezbędne jest doinstalowanie modułu Node.js.

24. Node-RED FTP Node (V3) - bloczek do oprogramowania Node-RED umożliwiający wykorzystanie podstawowych komend ftp LIST, GET, PUT i DELETE.

25. Node-RED GPSd Node (V3) - bloczek do oprogramowania Node-RED pozwalający na obsługę wbudowanego modułu GPS. Przekazuje zdarzenia GPS, które można poddać dalszej filtracji.

26. Node-RED gzip Node (V3)bloczek do oprogramowania Node-RED pozwalający na skompresowanie lub wypakowanie payload przy pomocy kompresji gzip.

27. Node-RED Modbus Node (V3) bloczek do oprogramowania Node-RED odpowiadający za komunikację z urządzeniami peryferyjnymi z wykorzystaniem protokołów Modbus/TCP oraz Modbus/RTU.

28. Node-RED MQTT Node (V3) bloczek do oprogramowania Node-RED zawierający brokera MQTT pozwalający na stworzenie serwera MQTT do komunikacji z peryferiami. Zawiera również bloczki klienta MQTT.

29. Node.js (V3) - runtime JavaScript zbudowany w oparciu o silnik JavaScript Chrome V8 . Node.js to komponent niezbędny do działania oprogramowania Node-RED.

30. NTRIP Client (V2,V3) - pozwala na uzyskanie lokalizacji o większej dokładności z wykorzystaniem protokołu Ntrip. Każdy z routerów z zainstalowanym modułem może być rozpatrywany jako klient Ntrip.

31. OpenVPN Custom Config (V2,V3) - pozwala na konfigurację czterech dodatkowych tunelów OpenVPN na routerze.

32. Operating Hours Counter (V2,V3) - umożliwia uruchomienie resetowalnego i nieresowalnego licznika czasu dla każdego z wejść cyfrowych w routerze.

33. Packet Splitter (V2,V3) - duplikuje strumień danych do kilku kolejnych źródeł docelowych (do 7 różnych połączeń).

34. PduSMS (V2,V3) - umożliwia wysyłanie wiadomości SMS dłuższych niż standardowe 160 znaków.

35. Pinger (V2,V3) - automatycznie lub manualnie weryfikuje połączenie pomiędzy routerem, a podłączonym urządzeniem. Do tego celu wykorzystywane są komendy ping oraz traceroutre.

36. pppGateway (V2,V3) - uruchamia połączenie PPP pomiędzy routerem, a urządzeniem peryferyjnym wykorzystującym łączność szeregową.

37. Protocol ALPHA-MODBUS (V2,V3) - moduł konwersji protokołów z Mitsubishi ALPHA2 na Modbus/TCP.

38. Protocol BGP (V2,V3) - dodaje wsparcie dla protokołu routingu BGP, co pozwala na routing pomiędzy systemami autonomicznymi.

39. Protocol DF1-Ethernet (V2,V3) - moduł konwersji szeregowego protokołu DF1 na TCP/IP.

40. Protocol IEC101-104 (V2,V3) - moduł konwersji szeregowego protokołu IEC101 na Ethernetowy protokół IEC104.

41. Protocol IS-IS (V2,V3) - dodaje wsparcie dla protokołu routingu IS-IS.

42. Protocol MODBUS-RTU2TCP (V2,V3) - moduł konwersji z protokołu Modbus/RTU na Modbus/TCP. Dodatkowo wiadomości mogą być przechowywane w zewnętrznej pamięci Flash.

43. Protocol MODBUS-RTUMAP (V2,V3) - moduł konwersji szeregowego protokołu Modbus/RTU z więcej niż jednego urządzenia slave i mapowanie przesłanych danych na jedno połączenie Modbus/TCP.

44. Protocol MODBUS-TCP2RTU (V2,V3) - Moduł konwersji Ethernetowego protokołu Modbus/TCP na szeregowy Modbus/RTU dodatkowo umożliwiający wykorzystywanie portów I/O jako slave'ów w komunikacji Modbus/TCP.

45. Protocol NHRP (V2,V3) - protokół Next Hop Resoluton odgrywający rolę w sieciach Dynamic Multipoint Virtual Private Network.

46. Protocol OSPF (V2,V3) - dodaje wsparcie dla protokołu routingu OSPF. Protokół zarządza mapą sieci, która jest aktualizowana przy każdej zmianie topologii sieci.

47. Protocol PIM-SM (V2,V3) - dodaje wsparcie dla multicastowego protokołu routigu PIM-SM.

48. Protocol RIP (V2,V3)- dodaje wsparcie dla protokołu routingu RIP. RIP jest protokołem, w którym router nie zna całej topologii sieci.

49. Protocol SuiteHT (V2,V3) - wysyła zapytania z systemu AMR (Automatic Meter Reading) służącego do automatycznego odczytu sieci pomiarowej do licznika z wykorzystaniem sieci IP w routerze jako gatewaya.

50. Python (V2,V3) - moduł wspierający programowanie w języku Python 2.x.

51. Python3 (V3) moduł wspierający programowanie w języku Python 3.x.

52. SCEP Client (V2,V3) - SCEP jest protokołem komunikacyjnym PKI. Celem SCEP jest zarządzanie certyfikatami sieci oraz ich skalowalność.

53. SendReport (V2,V3) - moduł pozwalający na regularne wysyłanie logów systemowych i plików z raportami na sparametryzowane adresy e-mail lub serwer FTP.

54. Serial to networ proxy (V2,V3) - moduł umożliwiający połączenie z sieci Ethernet do portu szeregowego.

55. Serial2TCP (V2,V3) - pozwala na połączenie linii szeregowej z serwera lub serwerów TCP. Komunikacja realizowana jest w obie strony, czyli z łącza szeregowego do TCP i odwrotnie.

56. Service_acl (V2,V3) - ograniczenia dostępu poprzez HTTP, FTP, SSH na określonych interfejsach.

57. SSHClient (V2,V3) - dodaje możliwość wykorzystania routera jako klienta SSH. Oznacza to, że moduł umożliwia utworzenie połączenia SSH ze zdalnym routerem i egzekwowanie na nim komend.

58. Stunnel (V2,V3) - tworzy zaszyfrowany tunel sieciowy wykorzystujący SSL.

59. TCP SYN Keep-Alive (V2,V3) - pozawala na sprawdzanie połączenia TCP ze zdefiniowanym adresem IP.

60. Transparent mode (V2,V3) - umożliwia przypisanie komórkowego adresu WAN IP do urządzenia podłączonego do portu Ethernet. W takim przypadku router jest przezroczysty.

61. URL Blocker (V2,V3) - moduł pozwalający na blokowanie wyspecyfikowanych adresów URL poprzez interfejs Wi-Fi.

62. Web Terminal (V2,V3) - moduł umożliwiający wykorzystywanie komendy systemowych (shell commands) na routerze poprzez standardowe połączenie HTTP(S).

63. WiFi SSID Switch (V2,V3) - pozwala na automatyczne przełączanie się routera pomiędzy różnymi sieciami WiFi (do 4 różnych SSID).

64. WiFi STA Relay (V2,V3) - tryb przezroczystego połączenia. Zmostkowanie interfejsu WiFi w trybie klienta z interfejsem Ethernet.

65. wM-BUS CONCENTRATOR (V2,V3) - moduł służący do przetwarzania danych z bezprzewodowych liczników M-BUS (Wireless M-Bus). Do tego celu wykorzystywane są pliki XML.

66. WoLGateway (V2,V3) - moduł nasłuchujący komunikacji na wyznaczonym porcie UDP i przekazujący pakiety na odpowiedni adres jako broadcast.

67. XCCNT_Update (V2) - pozwala na zmianę trybu pracy wejść cyfrowych w dodatkowym module I/O. Do wyboru jest jedna z 3 opcji: 4x BI, 3x BI + 1x CNT, 2x BI + 2x CNT.
