ABC3290-A

Name: ABC3290-A
Brand: Anybus
SKU: ABC3290-A

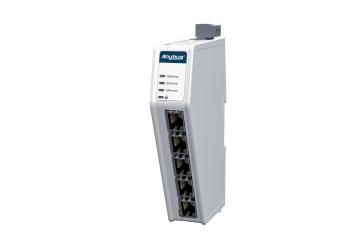

ABC3290-A - Modbus TCP Client – Common Ethernet

Producent: Anybus

ABC3290-A - Modbus TCP Client – Common Ethernet

Cena od 3 279,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

ABC3290-A

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
ABC3290-A Modbus TCP Client – Common Ethernet	Na zamówienie	Gwarancja:		3 279,00 zł 4 033,17 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

ABC3290-A

Modbus TCP Client – Common Ethernet

Dostępność: Na zamówienie

Cena netto:

3 279,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

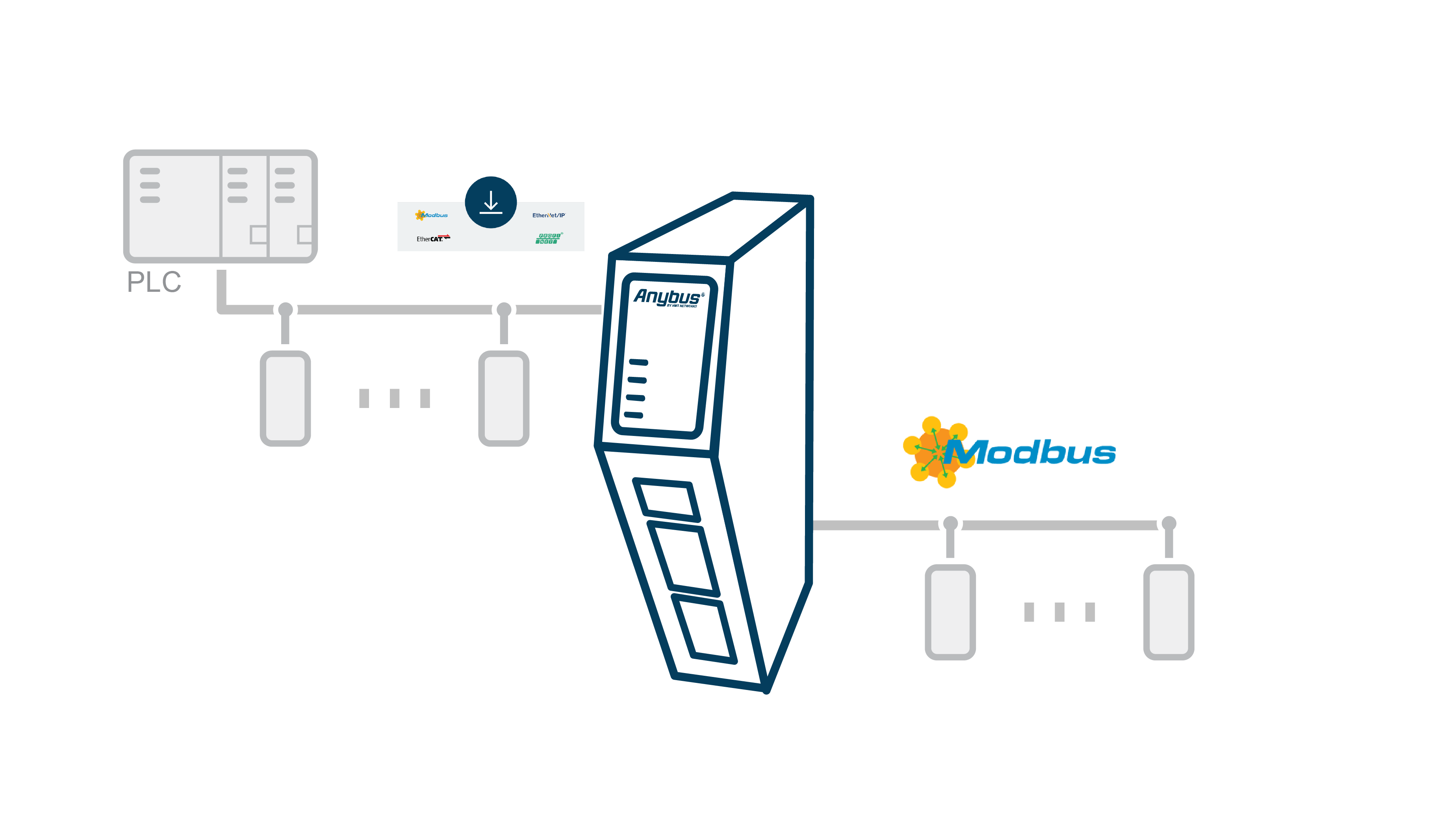

Anybus Communicator Modbus TCP Client do EtherCAT, PROFINET I/O oraz Ehternet/IP umożliwia podłączenie urządzeń Modbus TCP do tych systemów sterowania. Komunikatory Anybus zapewniają niezawodny, bezpieczny i szybki transfer danych pomiędzy różnymi sieciami przemysłowymi. Dzięki naszemu intuicyjnemu, internetowemu interfejsowi użytkownika są one również niezwykle łatwe w użyciu.

Wysoka wydajność

Zasilany przez wielokrotnie nagradzany procesor sieciowy NP40, umożliwia natychmiastowy transfer do 1500 bajtów (w zależności od sieci) pomiędzy sieciami, łącznie 3000 bajtów.

Natychmiastowy transfer danych

Natychmiastowy transfer danych umożliwia wykorzystanie szybkich sieci przemysłowych.

Konwersja Endianów

Komunikator zapewnia przyspieszaną sprzętowo konwersję endianów (zamiana bajtów), oszczędzając czas przetwarzania w sterowniku PLC.

Intuicyjny interfejs użytkownika

Użyj intuicyjnego, internetowego interfejsu użytkownika, aby łatwo skonfigurować komunikator za pomocą funkcji „przeciągnij i upuść” lub analizować bieżące dane i generować pakiety wsparcia.

Bezpieczeństwo cybernetyczne

Pomimo zaawansowanych zabezpieczeń, błędy ludzkie często powodują naruszenia. Fizyczny przełącznik bezpieczeństwa naszego komunikatora może blokować konfiguracje i blokować dostęp do interfejsu internetowego, zwiększając bezpieczeństwo.

Zoptymalizowana konstrukcja sprzętu

Komunikator ma porty skierowane do przodu i jest przeznaczony do montażu na szynie DIN i IP20, co umożliwia łatwą instalację w pobliżu podłączonych urządzeń, zmniejszając w ten sposób wymagania dotyczące okablowania.

Diagnostyka

Interfejs użytkownika wyświetla w czasie rzeczywistym stan połączenia i mapowanie danych we/wy, co ułatwia rozwiązywanie problemów. Z łatwością wygeneruj plik pomocniczy zawierający wszystkie niezbędne informacje.

5-letnia gwarancja

Dzięki starannie dobranym komponentom przemysłowym Communicator działa niezawodnie w trudnych warunkach, zapewniając bezawaryjną pracę i długowieczność. Nasze zaufanie do jakości znajduje odzwierciedlenie w 5-letniej gwarancji.

Zarządzanie cyklem życia

HMS utrzymuje każdą część komunikatora, łącznie z aktualizacjami sieciowymi, przez cały cykl życia produktu.

Modbus TCP (Master)

Przesyłanie do 1 500 bajtów do i od klienta Modbus TCP (łącznie 3000 bajtów)
Podłącz do 64 serwerów Modbus TCP (slave)
Czas cyklu klienta Modbus TCP 10 ms
Wizualna konfiguracja we/wy do mapowania danych (przeciągnij i upuść)
Przesyłaj dane cyklicznie lub w przypadku zmiany danych
Monitoruj i kontroluj transakcje Modbus TCP z systemu sterowania za pomocą Live List i kontroli wymiany danych
Kontroluj sposób inicjowania przesyłania danych za pomocą opcji uruchamiania sieci
Obsługuj sytuacje offline systemu sterowania (PLC) z opcjami zamrażania, pauzy i wartości bezpiecznych
Możliwość importowania starszego pliku konfiguracyjnego Anybus (z bramek serii Anybus AB9xxx)
Podwójne porty Ethernet RJ45 z pełnym dupleksem 10/100 Mbit

EtherCAT Slave

Obsługa wielu protokołów za pomocą jednej bramki i redukcja kosztów pamięci masowej
Obsługuje adapter EtherNet/IP, EtherCAT SubDevice
Przesyłanie 1 448 bajtów za pomocą EtherNet/IP, 1 486 bajtów za pomocą EtherCAT SubDevice i 1 024 bajtów za pomocą PROFINET do urządzenia
Pobierz oprogramowanie sprzętowe protokołu ze strony wsparcia produktu (bezpłatnie)
Załaduj oprogramowanie sprzętowe protokołu za pośrednictwem interfejsu konfiguracji sieciowej bramki
Dwa porty Ethernet RJ45 z pełnym dupleksem 10/100 Mbit

Specyfikacja

OGÓLNE

Wymiary (dł. x szer. x wys.) ze złączem szeregowym i zasilającym	98 x 27 x 144 mm 3,85 x 1,06 x 5,67 cala
Waga	150 gramów
Przyciski i przełączniki	Przycisk resetowania i przełącznik bezpieczeństwa
Diody LED	Brama, sieć 1 i sieć 2
Stopień ochrony IP	IP20
Materiał obudowy	PC ABS, UL 94 VO
Montaż	Szyna DIN (35 * 7,5/15)

ŚRODOWISKO

Temperatura pracy	-25 do 70° C
Temperatura przechowywania	-40 do 85°C
Wilgotność względna	0-95% bez kondensacji
Wysokość instalacji	Do 2 000 m

Zasilanie

Napięcie wejściowe	12 - 30 VDC
Pobór prądu	Typowo: 90 mA przy 24 V (2,2 W)
Złącze zasilania	3-pinowa wtyczka z zaciskiem śrubowym
Ochrona	Zabezpieczenie przed odwrotnym napięciem i zwarciem

PORTY ETHERNET

Porty	2 porty Ethernet na protokół Ethernet
Izolacja	Izolacja galwaniczna
Szybkość transmisji	10/100 Mbit full dupleks
Złącze	RJ45
Przełącznik.	Przełącznik z dwoma portami

KLIENT MODBUS TCP

Tryb	Klient Modbus TCP (Master)
Rozmiar danych wejściowych	1500 bajtów
Rozmiar danych wyjściowych	1500 bajtów
Obsługiwane funkcje	Odczyt cewek, odczyt wejść dyskretnych, odczyt rejestrów podtrzymujących, odczyt rejestrów wejściowych, zapis pojedynczej cewki, zapis pojedynczego rejestru, zapis wielu cewek, zapis wielu rejestrów, odczyt/zapis wielu rejestrów
Maksymalna liczba transakcji	152
Minimalny czas cyklu	10 ms
Maksymalna liczba połączeń	64
Tryby uruchamiania sieci	Bezpośrednio, Czekaj na dane
Opcje offline	Zamrożenie, wstrzymanie lub bezpieczna wartość
Lista na żywo	Monitorowanie do 152 transakcji z systemu sterowania (PLC)
Kontrola wymiany danych	Kontrola do 152 transakcji z systemu sterowania (PLC)

PROFINET I/O

Tryb	Device (slave)
Klasy	A, B
Kanały komunikacji	Real Time Channel (RT)
Rozmiar danych wejściowych	1 024 bajtów
Rozmiar danych wyjściowych	1 024 bajtów
Maksymalna liczba połączeń	1 x I/O Controller + 2 x Device Access Application Relationships
Netload	Klasa III
I&M Records	Manufacturer data (I&M0), Tag information (I&M1), Date/Time (I&M2), Description (I&M3)
Minimalny czas cyklu	1 ms
Plik GSDML / SNMP	Dostępne

ETHERNET/IP

Tryb	Adapter (slave)
Wiadomości	Implicit and explicit
Maksymalna liczba połączeń skanera	1 input/output (exclusive owner) 3 listen only or input only
Rozmiar danych wejściowych	1 448 bajtów
Rozmiar danych wyjściowych	1 448 bajtów
Nadmiarowość sieci	Device Level Ring (DLR), oparty na sygnałach nawigacyjnych
Szybkozłącze	Klasa B
Certyfikacja	Certyfikat ODVA
Minimalny czas cyklu	1 ms dla połączeń klasy 1, 100 ms dla połączeń klasy 3
Plik EDS	Dostępny

ETHERCAT

Tryb	Tryb EtherCAT slave zgodnie z IEC 61158 typ 12 (ETG.1000)
Tryb adresowania	logiczny, węzła i pozycji
Tryb synchronizacji	Free run
Bajty wejściowe	1 486 bajtów
Bajty wyjściowe	1 486 bajtów
Min. czas cyklu	100 μs
Funkcje	Supports CANopen over EtherCAT (CoE)
Plik ESI	Dostępny

CERTYFIKATY I STANDARDY

UL	_CUL_US numer pliku E214107
CE	2014/30/UE
KC	Komunikator R-R-ABJ
EMC	EN 61000-6-2 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-6-4 EN 55032
Środowisko	IEC 60068-2-1 Ab IEC 60068-2-2 Bb IEC 60068-2-1 Ab IEC 60068-2-2 Bb IEC 60068-2-14 Nb IEC 60068-2-30 Db IEC 60068-2-78 Cab IEC 60068-2-78 Cab
Wibracje i wstrząsy	IEC 60068-2-27 IEC 60068-2-6
Certyfikacja odpadów	WEE

KONFIGURACJA

Oprogramowanie konfiguracyjne	Konfiguracja internetowa
Porty konfiguracji	Dedykowany port konfiguracyjny Ethernet 10/100 Mbit RJ45 i porty Ethernet

BEZPIECZEŃSTWO

Bezpieczny rozruch	Zapewnia autentyczność oprogramowania
Przełącznik bezpieczeństwa	Fizyczny przełącznik, który włącza/wyłącza dostęp do internetowego interfejsu konfiguracyjnego
