Seria DSO-29XX
Przystawki oscyloskopowe z 2 lub 4 kanałami oscyloskopowymi oraz 8 kanałami analizatora stanów logicznych
Producent: Clock Computer Corporation
Producent: Clock Computer Corporation
- 2 lub 4 kanały oscyloskopowe
- 8 kanałów analizatora stanów logicznych
- Maksymalna częstotliwość próbkowania do 1 GSa/s (dla 1 kanału)
- Zaawansowane tryby wyzwalania pomiaru
- Pojemny bufor pamięci
Cena od 2 608,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
Seria DSO-29XX
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajDSO-2902A-M512Przystawka oscyl.(2osc, 8an)Na zamówienie Gwarancja: 2 608,00 zł3 207,84 złZaloguj się, aby poznać swoją cenę DSO-2902A-M512Przystawka oscyl.(2osc, 8an)Dostępność: Na zamówienieCena netto:2 608,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajDSO-2902A-G512Przystawka oscyl. (2osc, 8an, 1Mega)Na zamówienie Gwarancja: 4 057,00 zł4 990,11 złZaloguj się, aby poznać swoją cenę DSO-2902A-G512Przystawka oscyl. (2osc, 8an, 1Mega)Dostępność: Na zamówienieCena netto:4 057,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajDSO-2904A-M512Przystawka oscyl. (4osc., 8an.)Na zamówienie Gwarancja: 3 478,00 zł4 277,94 złZaloguj się, aby poznać swoją cenę DSO-2904A-M512Przystawka oscyl. (4osc., 8an.)Dostępność: Na zamówienieCena netto:3 478,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajDSO-2904A-G512Przystawka oscyl. (4osc., 8an.)Na zamówienie Gwarancja: 5 216,00 zł6 415,68 złZaloguj się, aby poznać swoją cenę DSO-2904A-G512Przystawka oscyl. (4osc., 8an.)Dostępność: Na zamówienieCena netto:5 216,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajDSO-2904B-G512Przystawka oscyl. (4osc., 8an.)Na zamówienie Gwarancja: 6 955,00 zł8 554,65 złZaloguj się, aby poznać swoją cenę DSO-2904B-G512Przystawka oscyl. (4osc., 8an.)Dostępność: Na zamówienieCena netto:6 955,00 zł
Opis
Przystawki oscyloskopowe z serii DSO-29XX integrują w jednym urządzeniu oscyloskop cyfrowy (2 lub 4 kanałowy) z 8-kanałowym analizatorem stanów logicznych. Takie połączenie pozwala na precyzyjną analizę układów w których występują zarówno sygnały analogowe jak i cyfrowe. Pracę ułatwiają zaawansowane tryby wyzwalania pomiaru.
Przystawki oscyloskopowe dostarczane są z oprogramowaniem, które pełni rolę zarówno panelu operatorskiego jak i wyświetlacza. Więcej informacji na temat oprogramowania można znaleźć w skróconej instrukcji obsługi w języku polskim.
Specyfikacja
- Kanały oscyloskopu
| Liczba kanałów | DSO-2902A-M2, DSO-2902A-M512, DSO-2902A-G2, DSO-2902A-G512: 2 DSO-2904A-M2, DSO-2904A-M512, DSO-2904A-G2, DSO-2904A-G512, DSO-2904B-G512: 4 |
| Zewnętrzny zegar | 0 do 100 MHz dla analizatora stanów logicznych 10 do 100 MHz dla kanałów analogowych 200Kohm // 4pF, +/-50V Max. |
| Impedancja wejściowa | 1Mohm // 15pF |
| Maksymalne napięcie wejściowe | +/- 50V (chwilowo: +/- 100V) |
| Czułość | 10mV/div do 4V/div |
- Maksymalna częstotliwość próbkowania, pamięć (kanały oscyloskopu)
| DSO-2902A-M2 | 1 kanał: próbkowanie 500 MSa/s, pamięć: 1Mega, pasmo 125MHz 2 kanały: próbkowanie 250 MSa/s, pamięć: 512K, pasmo 60MHz |
| DSO-2902A-M512 | 1 kanał: próbkowanie 500 MSa/s, pamięć: 1Mega, pasmo 125MHz 2 kanały: próbkowanie 250 MSa/s, pamięć: 512K, pasmo 60MHz |
| DSO-2902A-G2 | 1 kanał: próbkowanie 1 GSa/s, pamięć: 2Mega, , pasmo 170MHz 2 kanały: próbkowanie 500 MSa/s, pamięć: 1Mega, pasmo 125MHz |
| DSO-2902A-G512 | 1 kanał: próbkowanie 1 GSa/s, pamięć: 2Mega, , pasmo 170MHz 2 kanały: próbkowanie 500 MSa/s, pamięć: 1Mega, , pasmo 125MHz |
| DSO-2904A-M2 | 2 kanały: próbkowanie 500 MSa/s, pamięć: 1Mega, pasmo 125MHz 4 kanały: próbkowanie 250 MSa/s, pamięć: 512K, pasmo 60MHz |
| DSO-2904A-M512 | 2 kanały: próbkowanie 500 MSa/s, pamięć: 1Mega, pasmo 125MHz 4 kanały: próbkowanie 250 MSa/s, pamięć: 512K, pasmo 60MHz |
| DSO-2904A-G2 | 2 kanały: próbkowanie 1 GSa/s, pamięć: 2Mega, pasmo 170MHz 4 kanały: próbkowanie 500 MSa/s, pamięć: 1Mega, pasmo 125MHz |
| DSO-2904A-G512 | 2 kanały: próbkowanie 1 GSa/s, pamięć: 2Mega, pasmo 170MHz 4 kanały: próbkowanie 500 MSa/s, pamięć: 1Mega, pasmo 125MHz |
| DSO-2904B-G512 | 2 kanały: próbkowanie 1 GSa/s, pamięć: 8Mega, pasmo 170MHz 4 kanały: próbkowanie 500 MSa/s, pamięć: 4Mega, pasmo 125MHz |
- Kanały analizatora stanów logicznych
| Liczba kanałów | 8 |
| Pasmo | DSO-2902A-M2, DSO-2902A-M512, DSO-2904A-M2, DSO-2904A-M512: DC-50MHz DSO-2902A-G2, DSO-2902A-G512, DSO-2904A-G2, DSO-2904A-G512. DSO-2904B-G512: DC- 100MHz |
| Częstotliwość próbkowania | DSO-2902A-M2, DSO-2902A-M512, DSO-2904A-M2, DSO-2904A-M512: 125MHz DSO-2902A-G2, DSO-2902A-G512: 500MHz DSO-2904A-G2, DSO-2904A-G512. DSO-2904B-G512: 250MHz |
| Pamięć | DSO-2902A-M2, DSO-2902A-M512, DSO-2904A-M2, DSO-2904A-M512: 256K DSO-2902A-G2, DSO-2902A-G512: 1Mega DSO-2904A-G2, DSO-2904A-G512: 512K DSO-2904B-G512: 2 Mega |
| Impedancja wejściowa | 200Kohm // 4pF |
| Maksymalne napięcie wejściowe | +/- 50V (chwilowo: +/- 100V) |
| Napięcie progowe | - 1.8V do +4.5V (z krokiem 36mV) |
| Liczba kolejnych warunków wyzwalających | DSO-2902A-M2, DSO-2902A-G2, DSO-2904A-M2, DSO-2904A-G2: 2 DSO-2902A-M512, DSO-2902A-G512, DSO-2904A-M512, DSO-2904A-G512, DSO-2904B-G512: 512 |
- Parametry techniczne
| Zasilanie | Zasilacz 6V/3.0A (modele DSO-2904) lub 5.4V/2.4A (modele DSO-2902) |
| Połączenie z komputerem PC | USB 1.1/2.0 |
| Waga | 1.8 kg (modele DSO-2904) lub 1.4 kg (modele DSO-2902) |
| Wymiary | 220mm x 142mm x 40mm |

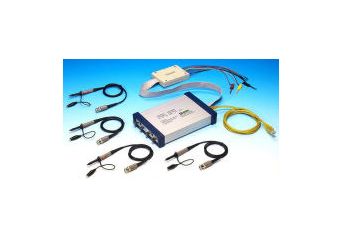

| Zawartość zestawu | Moduł analizatora stanów logicznych, sondy oscyloskopowe dla każdego kanału (1:1, 10:1)(2 lub 4 szt.), kolorowe przewody i klipsy dla analizatora stanów logicznych, kabel USB, zasilacz, User Manual, płyta CD z oprogramowaniem |
