Analog Discovery 2

Oscyloskop USB 100 MS/s, analizator stanów logicznych i zasilacz o zmiennym napięciu

Producent: Digilent
Producent: Digilent
  • Dwukanałowy oscyloskop cyfrowy USB (1 MΩ, ±25 V, różnicowy, 14-bitowy, 100 MS/s, 30 MHz+*)
  • 16-kanałowy cyfrowy analizator stanów logicznych (3,3 V CMOS i tolerancja 1,8 V lub 5 V, 100 MS/s)
  • 2 programowalne zasilacze (0,5 V do 5 V, -0,5 V do -5 V). Maksymalny dostępny prąd wyjściowy i moc zależą od wyboru zasilania Analog Discovery 2

*Uwaga: Aby osiągnąć maksymalną przepustowość, wymagane jest użycie adaptera BNC do wykrywania analogowego.

Cena od 1 750,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 3 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele

Akcesoria

Opis

Analog Discovery 2 to oscyloskop USB, analizator stanów logicznych i instrument wielofunkcyjny pozwalający dokonywać pomiarów, wizualizować, generować , rejestrować oraz kontrolować obwody sygnałów mieszanych wszelkiego rodzaju. Urządzenie pomimo swoich niewielkich rozmiarów jest wystarczająco mocne, żeby zastąpić stos sprzętu laboratoryjnego . Pozwala inżynierom, studentom czy też entuzjastom elektroniki na swobodną pracę z obwodami analogowymi i cyfrowymi zarówno w laboratorium jaki i poza nim. Wejścia i wyjścia analogowe oraz cyfrowe można podłączyć do obwodu za pomocą prostych sond przewodowych. Alternatywnie do podłączenia można użyć adapter Analog Discovery BNC i sondy BNC.

Funkcjonalności:

Urządzenie Analog Discovery 2 można skonfigurować do pracy jako jeden z kilku tradycyjnych przyrządów testowo-pomiarowych takich jak:

  • Oscyloskop
  • Generator przebiegów
  • Zasilacz
  • Woltomierz
  • Rejestrator danych
  • Analizator stanów logicznych
  • Generator wzorców
  • Statyczne wejścia/wyjścia
  • Analizator widma
  • Analizator sieci
  • Analizator impedancji
  • Analizator protokołów
  • Śledzenie krzywej

Szczegółowy opis funkcjonalności

  • Dwukanałowy oscyloskop cyfrowy USB (1 MΩ, ±25 V, różnicowy, 14-bitowy, 100 MS/s, 30 MHz+*)
  • Dwukanałowy generator przebiegów arbitralnych (±5 V, 14-bit, 100 MS/s, pasmo 12 MHz+*)
  • 16-kanałowy cyfrowy analizator stanów logicznych (3,3 V CMOS i tolerancja 1,8 V lub 5 V, 100 MS/s)
  • 16-kanałowy generator wzorów (3,3 V CMOS, 100 MS/s)
  • 16-kanałowe wirtualne cyfrowe wejścia/wyjścia, w tym przyciski, przełączniki, wyświetlacze i diody LED, które idealnie nadają się do aplikacji do trenowania logiki
  • Dwa cyfrowe sygnały wyzwalające wejścia/wyjścia do łączenia wielu instrumentów lub dostarczania zewnętrznego źródła wyzwalania
  • Woltomierz dwukanałowy
  • Analizator sieci z schematami przenoszenia obwodu Bode, Nyquist, Nichols. Analizator sieci ma zakres od 1 Hz do 10 MHz.
  • Analizator widma zdolny do pomiarów widma mocy i widma (poziom szumów, SFDR, SNR, THD itp.)
  • Rejestrator danych z możliwością eksportu danych i funkcji wykresów.
  • Analizator impedancji do analizy elementów pojemnościowych i indukcyjnych
  • Śledzenie krzywej do analizy charakterystyk dyskretnych półprzewodników, takich jak diody i tranzystory
  • Analizator protokołów z SPI, I2C, CAN, AVR i UART
  • 2 programowalne zasilacze (0,5 V do 5 V, -0,5 V do -5 V). Maksymalny dostępny prąd wyjściowy i moc zależą od wyboru zasilania Analog Discovery 2
  • Stereofoniczny wzmacniacz audio do napędzania zewnętrznych słuchawek lub głośników za pomocą replikowanych sygnałów generatora przebiegów arbitralnych
  • Dostępny zestaw Software Development Kit do programowania w Pythonie i C++ oraz zestaw narzędzi do programowania w LabVIEW
  • Wsparcie MATLAB dla Data Acquisition Toolbox

*Uwaga: Aby osiągnąć maksymalną przepustowość, wymagane jest użycie adaptera BNC do wykrywania analogowego.

Co wchodzi w skład zestawu?

  • Analog Discovery 2 (o wymiarach 3,23 cala x 3,25 cala x 7/8 cala)
  • Pudełko projektowe do przenoszenia zestawu (o wymiarach 7 cali x 5,75 cala x 1,5 cala)
  • Kabel USB A - micro B
  • Kabel sygnałowy 2x15 flywire
  • Zestaw pięciu 6-pinowych męskich nagłówków
  • Kabel ferrytowy snap-on
  • 30-pinowe etykiety flywire

Oprogramowanie WaveForms

Korzystanie z dostępnych instrumentów jest możliwe dzięki oprogramowaniu WaveForms kompatybilnym z systememi MAC, Linux i Windows. Analog Discovery 2 komunikuje się z WafeForms przez połączenie USB z komputerem.

Dodatkowe akcesoria

W celu zapewnienia dodatkowej funkcjonalności można kupić dodatkowe akcesoria takie jak adapter BNC, który łączy standardowe przewody pomiarowe i sondy zakończone BNC z oscyloskopem i generatorem przebiegów Analog Discovery oraz zwiększa szerokość pasma oscyloskopu i generatora przebiegów, adapter do płytki Breadboard i Breakout do bezpośredniego połączenia z płytką stykową lub analizator impedancji zapewniający automatyczną regulację rezystorów odniesienia i przekaźników.

Ultimate Analog Discovery 2 Bundle

Testuj i debuguj szeroką gamę obwodów za pomocą Analog Discovery i wszystkich jego akcesoriów. Adapter BNC i sondy umożliwiają dostęp do oscyloskopu i generatora przebiegów w Analog Discovery 2 za pomocą tradycyjnych sond typu BNC. W przypadku zastosowań, które lepiej pasują do płytek stykowych, Breadboard Breakout i Breadboard Adapter zapewniają różne opcje szybkiego podłączenia do płytki stykowej. Mini-chwytaki zapewniają bezpieczne połączenie z układami scalonymi i mniejszymi komponentami oscyloskopu, generatora przebiegów, analizatora logicznego lub dowolnego z 12 urządzeń testowych i pomiarowych w Analog Discovery 2. Analizator impedancji dodaje możliwość pomiaru elementów indukcyjnych i pojemnościowych. Analog Discovery 2, sondy, duża płytka prototypowa i wszystkie adaptery mieszczą się w dołączonym dużym pudełku projektowym.

Specyfikacja

  • Oprogramowanie

Dołączone oprogramowania

WaveForms

  • Oscyloskop

Ilość kanałów

2

Rozdzielczość

14 bitów

Częstotliwość próbkowania

100 MS/s

Pasmo

10 MHz+

Impedancja wejściowa

1 MΩ

Zakres napięcia

±25V

Maksymalna wielkość buforu

16384 próbek na kanał

  • Generator przebiegów

Ilość kanałów

2

Rozdzielczość

14 bitów

Częstotliwość próbkowania

100 MS/s

Pasmo

12 MHz+

Impedancja wyjściowa

1 MΩ

Zakres napięcia

±5 V

Maksymalna wielkość buforu

16384 próbek na kanał

Dodatkowe porty wyjściowe

Gniazdo wyjściowe audio stereo

  • Programowalne zasilacze

Ilość kanałów

2

Napięcie wyjściowe

0,5 V do 5 V lub -0,5 V do -5 V

Moc maksymalna (USB)

500 mW

Moc maksymalna (zasilanie zewnętrzne)

2,1 W na kanał

Prąd maksymalny

700mA na kanał przy użyciu zewnętrznego zasilania

  • Woltomierz

Ilość kanałów

2 (dzielone z oscyloskopem)

DC

±25 V

AC

±25 V

  • Rejestrator danych

Ilość kanałów

2 (dzielone z oscyloskopem)

Obsługiwane pomiary

DC, True RMS, AC RMS, Custom



  • Analizator stanów logicznych

Ilość kanałów

16

Częstotliwość próbkowania

100 MS/s

Poziom Logiki

1,2V – 3,3 V CMOS, kompatybilne 5V

Maksymalny rozmiar bufora

16384 próbek na kanał

  • Generator wzorców

Ilość kanałów

16 (dzielone z analizatorem stanów logicznych)

Poziom logiki

3,3 V CMOS

Częstotliwość próbkowania

100 MS/s

Maksymalna wielkość buforu

16384 próbek na kanał

  •  Statyczne Wejścia/Wyjcia

Kanały

16 (dzielone z analizatorem stanów logicznych)

Urządzenia wirtualne

Diody LED, przyciski, przełączniki, suwaki, paski postępu, wyświetlacze siedmiosegmentowe

  • Analizator widma

Ilość kanałów

2 (dzielone z oscyloskopem)

Częstotliwość

0Hz – 50MHz

Obwód odniesienia

Różne

  • Analizator sieci

Wejścia/Wyjścia

Współdzielone z oscyloskopem i generatorem przebiegów

Zakres przeszukiwania częstotliwości

1mHz do 10/25MHz

Kroki częstotliwości

1 do 1000

  • Analizator impedancji

Wejścia/Wyjścia

Współdzielone z oscyloskopem i generatorem przebiegów

Zakres przeszukiwania częstotliwości

100 uHz do 25 MHz

Kroki częstotliwości

1 do 1000

Wykresy

Impedancja, admitancja, indukcyjność, kapacytancja, itp.



  • Analizator protokołów

Ilość kanałów

16 (dzielone z analizatorem stanów logicznych)

Wspierane protokoły

UART
SPI
I2C
CAN

  • Edytor skryptów

Obsługiwane instrumenty

wszystkie

Język

Javascript

  • Dwukierunkowe wyzwalacze zewnętrzne

Ilość kanałów

2

Obsługiwane instrumenty

Scope, Wavegen, Logic, Patterns, Spectrum, Scripts

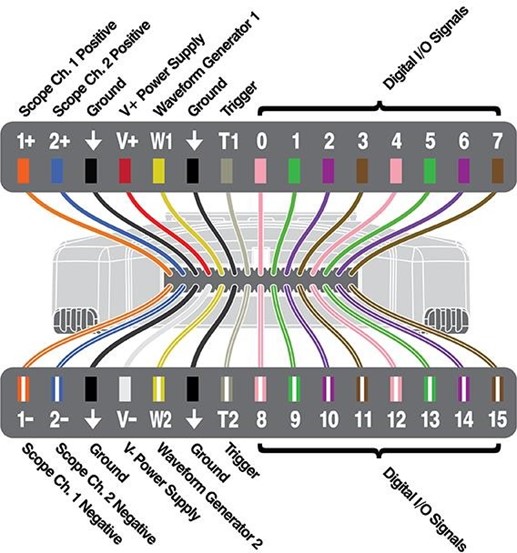

  • Pinout

Pinout
