Analog Discovery 3

Odkryj więcej dzięki nowemu urządzeniu Analog Discovery 3

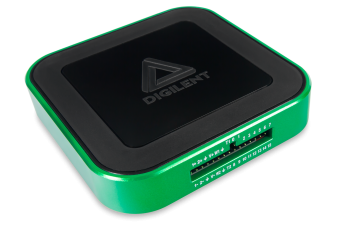

Najnowsze wielofunkcyjne urządzenie testowo-pomiarowe firmy Digilent, znane również jako AD3, to oscyloskop cyfrowy, analizator stanów logicznych, generator przebiegów, generator wzorców i wiele więcej. Korzystając z elastycznego oprogramowania WaveForms (obsługiwanego przez systemy Windows, Mac i Linux), Analog Discovery 3 może być używany w laboratorium, w terenie, a nawet w domu – nie jesteś już przywiązany do tradycyjnego blatu i stosów drogie przyrządy do badań.

Mobilność

Podobnie jak jego poprzednik, Analog Discovery 3 to przenośne urządzenie testowo-pomiarowe zasilane przez port USB, choć teraz jest wyposażone w ulepszone złącze USB- C. Jest lekki i wystarczająco mały, aby zmieścić się w kieszeni lub plecaku, dzięki czemu stanie się wyjątkowym towarzyszem każdego inżyniera.

Rozszerzone funkcje WaveForms

Analog Discovery 3 oferuje większy niż kiedykolwiek rozmiar bufora, co pozwala na przesyłanie większej ilości danych przez generator przebiegów i odbieranie ich przez oscyloskop sygnałów mieszanych (analogowych i cyfrowych). Ma również zwiększoną częstotliwość próbkowania do 125 MS/s na wszystkich kanałach i mocniejszy zasilacz (do 800 mA). Większe bufory umożliwiają przechwytywanie dłuższych nagrań w wysokiej rozdzielczości i umożliwiają bardziej złożone sygnały AWG. Modulowane sygnały AWG również wykorzystują większe bufory i dodano bardziej złożone modulowane sygnały, w tym modulację fazową i sumowanie.

Ta iteracja naszego najpopularniejszego oscyloskopu cyfrowego Analog Discovery umożliwia również inżynierom dostęp do nowych zaawansowanych funkcji WaveForm, takich jak filtr FIR (o skończonej odpowiedzi impulsowej). Dzięki zastosowaniu opcjonalnych filtrów FIR na kanałach wejściowych oscyloskopu, użytkownicy mogą zredukować ilość szumów o wysokiej częstotliwości, które mogłyby wpłynąć na jakość ich pomiarów. Cyfrowa pętla zwrotna przechwyconych sygnałów do AWG, zarówno filtrowanych, jak i niefiltrowanych, jest teraz obsługiwana. Sygnały wyjściowe AWG można teraz ponownie przechwytywać za pomocą cyfrowej pętli zwrotnej i wyświetlać wraz z sygnałami zwracanymi z testowanego obwodu.

AD3 jest zbudowany na nowej generacji Xilinx FPGA, otwierając z czasem jeszcze więcej funkcji i przyszłych ulepszeń dzięki aktualizacjom oprogramowania.

Co wchodzi w sład zestawu

• Analog Discovery 3
• Plastikowe pudełko projektowe
• Kabel USB-C - USB-C
• Kabel sygnałowy flywire 2x15
• Zestaw pięciu 6-pinowych męskich nagłówków
• 30-pinowe etykiety flywire

Zalecane akcesoria (nie dołączone do Analog Discovery 3):

• Zasilacze  impulsowe 5 V, 2,5 A lub 5 V, 4 A
• Adapter audio+ (wkrótce!)
• Adapter BNC wraz z sondą oscyloskopową P2150 BNC
• Tester tranzystorów
• Analizator impedancji
• Adapter do płytki prototypowej

Akcesoria

Analog Discovery 3 ma dostęp do wszystkich adapterów i akcesoriów z poprzedniej wersji, a także nowego Audio Adapter+ (wkrótce!). Akcesoria te, takie jak tester tranzystorów , analizator impedancji i adapter płytki prototypowej , można kupić w naszym sklepie internetowym.

Jeśli chcesz kupić oscyloskop, AD3 to opcjonalny oscyloskop cyfrowy, który jest kompletnym rozwiązaniem, co oznacza, że ​​nie będziesz musiał kupować więcej sprzętu laboratoryjnego.

Funkcje ADP 3

Generator przebiegów arbitralnych

• Dwa kanały z 14-bitową rozdzielczością do 125 MS/s na kanał z zakresem wyjściowym +/-5 V, pasmem 12 MHz z adapterem BNC
• Standardowe przebiegi, sygnały modulowane amplitudowo i częstotliwościowo, bezpośrednie odtwarzanie z wejść analogowych, niestandardowe przebiegi i wiele więcej

Analizator logiczny i generator wzorców

• 16 cyfrowych kanałów I/O z prędkością do 125 MS/s na kanał
• Indywidualnie konfigurowalne wejścia i wyjścia cyfrowe 3,3 V, wejścia tolerujące 5 V
• SPI, I2C, UART, CAN, JTAG, logika ROM, protokoły niestandardowe i inne

Programowalne zasilacze

• Zasilacze o zmiennym napięciu od 0,5 V do 5 V i od -0,5 V do -5 V
• Do 800 mA na kanał przy użyciu dodatkowego źródła zasilania

Dodatkowe instrumenty

• Dodatkowe instrumenty programowe, w tym:
  - Analizator widma, analizator sieci i analizator impedancji
  - Analizator protokołów, wirtualne cyfrowe wejścia/wyjścia, takie jak przyciski, przełączniki, diody LED
  - Rejestrowanie danych, woltomierz, skrypty w aplikacji
• SDK do sterowania sprzętem w językach C, C++, Python i innych
• Wsparcie dla LabVIEW i MATLAB

Uwaga: Aby uzyskać maksymalną przepustowość, wymagane jest użycie adaptera BNC dla Analog Discovery.
