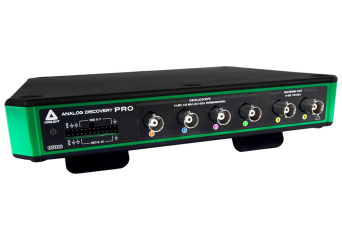

Analog Discovery Pro 3000

Analog Discovery Pro 3000 to seria przenośnych oscyloskopów sygnałów mieszanych o wysokiej rozdzielczości.

Producent: Digilent
Producent: Digilent
  • 4-kanałowy oscyloskop z częstotliwością próbkowania aż do 0,5 GS/s
  • 2-kanałowy generator przebiegów (o maksymalnej częstotliwości próbkowania 125 MS/s)
  • 1-kanałowy programowalny zasilacz 1,2…3,3 V /300 mA
  • 4-kanałowy woltomierz (±25 V DC, ±25 V AC)
  • 4-kanałowy rejestrator danych
  • 16-kanałowy analizator stanów logicznych (1,2…3,3 V CMOS)
  • 16-kanałowy analizator protokołów (UART, SPI, I²C, CAN)
  • 2-kanałowy dwukierunkowy wyzwalacz zewnętrzny
Cena od 4 531,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 4 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    471-041 Analog Discovery Pro ADP3250
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 2 wejścia analogowe, sondy BNC w koplecie
    W magazynie
    Gwarancja:
    5 033,00 zł
    6 190,59 zł
    Zaloguj się, aby poznać swoją cenę
    471-041 Analog Discovery Pro ADP3250
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 2 wejścia analogowe, sondy BNC w koplecie
    Dostępność:
    W magazynie
    Cena netto:
    5 033,00 zł
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    471-040 Analog Discovery Pro ADP3450
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 4 wejścia analogowe, sondy BNC w koplecie
    Na zamówienie Gwarancja:
    7 362,00 zł
    9 055,26 zł
    Zaloguj się, aby poznać swoją cenę
    471-040 Analog Discovery Pro ADP3450
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 4 wejścia analogowe, sondy BNC w koplecie
    Dostępność: Na zamówienie
    Cena netto:
    7 362,00 zł
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    410-394-1 Analog Discovery Pro ADP3250
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 2 wejścia analogowe
    W magazynie
    Gwarancja:
    4 531,00 zł
    5 573,13 zł
    Zaloguj się, aby poznać swoją cenę
    410-394-1 Analog Discovery Pro ADP3250
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 2 wejścia analogowe
    Dostępność:
    W magazynie
    Cena netto:
    4 531,00 zł
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    410-394 Analog Discovery Pro ADP3450
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 4 wejścia analogowe
    W magazynie
    Gwarancja:
    6 557,00 zł
    8 065,11 zł
    Zaloguj się, aby poznać swoją cenę
    410-394 Analog Discovery Pro ADP3450
    Przenośny oscyloskop sygnałów mieszanych o wysokiej rozdzielczości, 4 wejścia analogowe
    Dostępność:
    W magazynie
    Cena netto:
    6 557,00 zł

Opis

Charakterystyka:

Rodzina oscyloskopów składa się z urządzeń serii ADP3450 oraz ADP3250. Są to urządzenie pomiarowe typu All-in-One zawarte w kompaktowej obudowie. Sercem każdego z nich jest  odpowiednio cztero- lub dwukanałowy  oscyloskop o wysokiej rozdzielczości, który oferuje 14-bitową rozdzielczość z częstotliwością próbkowania aż do 0,5 GS/s.

Co wchodzi w skład zestawu?

W skład każdego zestawu wchodzi urządzenie, zasilacz 19V 3,4A, kabel USB A-B, kabel US IEC, kabel EU IEC oraz kabel 2x12 MTE. Dodatkowo istnieje możliwość wyboru  zestawu powiększonego o 4 kable BNC do mini-grabbera i 4 sondy oscyloskopowe P2150.

Wejścia i wyjścia analogowe:

Analogowe kanały wejściowe typu single-ended dostępne są za pośrednictwem złączy BNC znajdujących się na przednim panelu. Rozmiar bufora wejściowego w trybie nagrywania  wynosi 128 MS. Wyjściami analogowymi są dwa kanały generatora przebiegów arbitralnych. Dostęp do nich, tak jak w przypadku analogowych kanałów wejściowych jest za pośrednictwem złączy BNC znajdujących się na przednim panelu.

Wejścia i wyjścia cyfrowe:

Urządzenie posiada 16 dedykowanych kanałów cyfrowych działających z maksymalną częstotliwością próbkowania wynoszącą 125 MS/s.

Zasilanie cyfrowe:

Jeśli chodzi o zasilanie, urządzenie posiada jeden 2-kanałowy zasilacz cyfrowy. Zakres napięcia wynosi od 1,2 V do 3,3 V, natomiast maksymalny prąd wyjściowy to 300 mA.

Zaawansowane wyzwalanie:

Urządzenie posiada dwa dedykowane zewnętrzne wyzwalacze BNC. Oprócz nich źródłem wyzwalania mogą być analogowe kanały oscyloskopu, start generatora funkcyjnego, cyfrowe linie I/O oraz ręczny przycisk wyzwalania.

Łączność:

Łączność urządzenia z komputerem może być realizowana poprzez połączenie USB lub Ethernet (istnieje możliwość łączności w trybie Linux oraz standardowym). W trybie Linux istnieje możliwość podłączenia urządzeń peryferyjnych poprzez 4 szybkie porty USB 2.0.

Wykorzystanie oprogramowanie WaveForms:

Analog Discovery Pro posiada aż 12 instrumentów, które są gotowe do analizy sygnałów mieszanych. Można przeprowadzić ją w wygodny sposób wykorzystując bezpłatne oprogramowanie producenta WaveForms.

Specyfikacja

  • Oprogramowanie

Dołączone oprogramowania

WaveForm, WaveForm SDK, Linux Image

  • Oscyloskop

Ilość kanałów

4

Rozdzielczość

14 bitów

Częstotliwość próbkowania

100 MS/s domyślnie
125 MS/s maksymalnie
0.5 GS/s z nadpróbkowaniem

Pasmo (-3dB)

≥55MHz

Zakres napięcia

±25 V

Maksymalny rozmiar bufora

128 MS w trypie nagrywania

Impedancja wejściowa

1 MΩ ││ 15 pF

  • Generator przebiegów

Ilość kanałów

2

Rozdzielczość

14 bitów

Częstotliwość próbkowania

100 MS/s domyślnie
125 MS/s maksymalnie

Pasmo (-3dB)

>15MHz

Impedancja wyjściowa

50 Ω

Wyjściowy zakres napięcia

±5 V

Maksymalna wielkość buforu

32  kS na kanał

  • Programowalne zasilacze

Ilość kanałów

1

Napięcie wyjściowe

1,2 – 3,3 V

Prąd wyjściowy

300 mA

  • Woltomierz

Ilość kanałów

4

DC

±25 V

AC

±25 V

  • Rejestrator danych

Ilość kanałów

4

Obsługiwane pomiary

DC, True RMS, AC RMS, Custom



  • Analizator logiczny

Ilość kanałów

16

Częstotliwość próbkowania

100 MS/s domyślnie, 125 MS/s maksymalnie

Poziom Logiki

1,2V – 3,3 V CMOS, kompatybilne 5V

Maksymalny rozmiar bufora

64 MS w trybie nagrywania



  • Generator wzorców

Ilość kanałów

16

Poziom logiki

1,2 V – 3,3 VCMOS 8mA

Częstotliwość próbkowania

100MHz domyślnie

125MHz maksymalnie

Maksymalna wielkość buforu

16 kS na kanał



  • Analizator protokołów

Ilość kanałów

16

Wspierane protokoły

UART
SPI
I2C
CAN

  • Edytor skryptów

Obsługiwane instrumenty

wszystkie

Język

Javascript

  • Dwukierunkowe wyzwalacze zewnętrzne

Ilość kanałów

2

Obsługiwane instrumenty

Scope, Wavegen, Logic, Patterns, Spectrum, Scripts

  • Dodatkowa łączność

4 porty USB A

Passthrough do podłączenia i zasilania innych urządzeń

Interfejs RJ-45 Ethernet

10/100/1000 Mbps, auto-negotiated

Kompatybilne chipsety Wifi

Wymienione w specyfikacji
