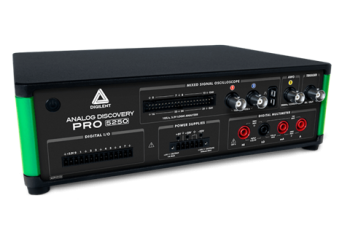

Analog Discovery Pro ADP5250

Analog Discovery Pro ADP5250 to uniwersalny oscyloskop sygnałów mieszanych 1GS/s 100 MHz, generator funkcyjny, zasilacz i multimetr cyfrowy.

Producent: Digilent
Producent: Digilent
  • 2-kanałowy oscyloskop sygnałów mieszanych - wejścia analogowe (częstotliwość próbkowania 1GS/s na jednym kanale, 500MS/s na kanał w trybie działania dwóch kanałów)
  • 32-kanaowy oscyloskop sygnałów mieszanych - wejścia cyfrowe (częstotliwość próbkowania 1GS/s)
  • 1-kanałowy generator przebiegów (125 MS/s)
  • 2-kanałowy rejestrator danych
  • Programowalny zasilacz (od 0 do +6 V/ od 0 do 1 A, od 0 do +25 V/ od 0 do 500 mA (izolowane),
    od 0 do -25 V/ od 0 do 500 mA (izolowane))
  • Cyfrowy multimetr (5 S/s)
  • 8-kanałowe cyfrowe wejścia/wyjścia
  • Analizator logiczny (wejścia cyfrowe współdzielone z oscyloskopem)
  • Analizator widma (wejścia współdzielone z oscyloskopem)
  • Analizator sieci (wejścia/wyjścia współdzielone z oscyloskopem i generatorem przebiegów)
Cena od 11 843,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    471-058 Analog Discovery Pro ADP5250
    Uniwersalny oscyloskop sygnałów mieszanych 1GS/s 100 MHz, generator funkcyjny, zasilacz i multimetr cyfrowy, zestaw sond BNC w koplecie
    W magazynie
    Gwarancja:
    12 260,00 zł
    15 079,80 zł
    Zaloguj się, aby poznać swoją cenę
    471-058 Analog Discovery Pro ADP5250
    Uniwersalny oscyloskop sygnałów mieszanych 1GS/s 100 MHz, generator funkcyjny, zasilacz i multimetr cyfrowy, zestaw sond BNC w koplecie
    Dostępność:
    W magazynie
    Cena netto:
    12 260,00 zł
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    411-001 Analog Discovery Pro ADP5250
    Uniwersalny oscyloskop sygnałów mieszanych 1GS/s 100 MHz, generator funkcyjny, zasilacz i multimetr cyfrowy
    Na zamówienie Gwarancja:
    11 843,00 zł
    14 566,89 zł
    Zaloguj się, aby poznać swoją cenę
    411-001 Analog Discovery Pro ADP5250
    Uniwersalny oscyloskop sygnałów mieszanych 1GS/s 100 MHz, generator funkcyjny, zasilacz i multimetr cyfrowy
    Dostępność: Na zamówienie
    Cena netto:
    11 843,00 zł

Opis

Analog Discovery Pro ADP5250 jest wielofunkcyjną programowalną i łatwą w obsłudze stacją pomiarową. Został stworzony w celu połączenia kompletnego zestawu instrumentów w elastyczne i programowalne urządzenie. Jest wyposażony w oscyloskop sygnałów mieszanych z dwoma kanałami analogowymi z pasmem 100 MHz, próbkowanymi z częstotliwością 1 GS/s, 34 kanałami cyfrowymi, trójwyjściowy zasilacz z napięciem wyjściowym 25 V, zewnętrzny wyzwalacz, generator przebiegów i wbudowany programowalny multimetr cyfrowy.
Jest pierwszym urządzeniem z pełnymi możliwościami multimetru cyfrowego, w tym pomiarem rzeczywistego prądu i rezystancji oraz zakresem wejściowym 300 V.

Zawartość zestawu

W skład zestawu wchodzi:
- urządzenie ADP5250
- kabel USB A-B
- 1x14 cyfrowy adapter zacisków śrubowych we/wy
- adapter zacisków śrubowych zasilacza 1x6
- kabel MTE analizatora stanów logicznych 2x18
- amerykański kabel IEC
- adapter UE
- adapter brytyjski

Istnieje możliwość wyboru zestawu powiększonego o pakiet sond. W jego skład wchodzą dodatkowo 2 sondy oscyloskopowe P2150 150 MHz, 2 BNC do kabla Mini-grabber, 1 zestaw czerwonych i czarnych sond DMM.

Najlepszy kompleksowy system testowy

Urządzenie Analog Discovery Pro ADP5250 oferuje szereg zaawansowanych opcji wyzwalania. Instrumenty w WaveForms mogą być wyzwalane krzyżowo, na przykład poprzez aktywację przechwytywania oscyloskopu na podstawie odebranego i zdekodowanego protokołu cyfrowego. Ponadto sygnały zewnętrzne mogą wyzwalać zdarzenia za pomocą dedykowanego wejścia/wyjścia zewnętrznego wyzwalacza.

Darmowe oprogramowanie WaveForms zapewnia te funkcje konfigurowalne w samych instrumentach lub w celu większej kontroli lub automatyzacji w jednym z dostępnych interfejsów skryptowych.

Osoby zaznajomione z NI zauważą wygląd i funkcje sprzętowe podobne do VirtualBench VB-8012. ADP5250 to sprzęt wysokiej jakości firmy NI, połączony z pakietem oprogramowania WaveForms zapewnia najwyższą jakość testów.

Urządzenie ADP5250 działa jedynie z systemem Windows.

Funkcjonalności

Analog Discovery Pro ADP5250 może służyć jako:
- oscyloskop
- generator przebiegów
- źródło zasilania
- multimetr cyfrowy
- rejestrator danych
- analizator logiczny
- statyczne sterowanie wejść/wyjść
- analizator widma
- analizator sieci
- analizator impedancji

Właściwości

Wejścia analogowe:

  • Używanye w oscyloskopie, rejestratorze danych, analizatorze sieci, analizatorze widma i analizatorze impedancji
  • Dwa analogowe kanały wejściowe dostępne za pośrednictwem złączy BNC na przednim panelu
  • Typ kanału: single-ended
  • Pasmo analogowe: 100 MHz przy -3 dB
  • Rozdzielczość 8-bitowa
  • Maksymalna częstotliwość próbkowania: 1 GS/s pojedynczy kanał
  • Maksymalny zakres wejściowy: 40 V międzyszczytowe
  • Sprzężenie AC lub DC
  • Maksymalna długość zapisu: 1 MS na kanał
  • Złącze panelu przedniego generujące falę prostokątną 5 V, 1 kHz do wygodnej kompensacji sond oscyloskopowych BNC

Wyjścia analogowe:

  • Używane w generatorze przebiegów, analizatorze impedancji i analizatorze sieci
  • Jeden kanał dostępny przez złącze BNC na przednim panelu
  • Rozdzielczość 14-bitowa
  • Amplituda AC (maks.): ±12 V
  • Maksymalna szerokość pasma analogowego: 5 MHz przy -3 dB
  • Maksymalna częstotliwość próbkowania: 125 MS/s
  • Filtr przełączany programowo: dolnoprzepustowy 36 MHz, 7-biegunowy, eliptyczny

Zasilacze:

  • Zasilacze cyfrowe: 3,3 V, 20 mA
  • Zasilacze prądu stałego:

    • Zmienna od 0 do 6 V, maks. prąd 1 A
    • 0 do 25 V zmienne, maks. prąd 500 mA (izolowany)
    • 0 do -25 V zmienny, maks. prąd 500 mA (izolowany)

Multimetr cyfrowy

  • Używany w instrumencie DMM
  • Funkcje: napięcie DC, napięcie AC, prąd DC, prąd AC, rezystancja, dioda, ciągłość
  • Rozdzielczość: 5 1/2 cyfr
  • Częstotliwość próbkowania 5 S/s
  • Ochrona wejścia:

- Rezystancja diody: do 300 V DC

- Napięcie DC i AC: do 300 V DC lub 265 VAC (rms) 400 V AC (wartość szczytowa)

- Bezpiecznik złącza prądowego DMM A: wewnętrzny bezpiecznik ceramiczny,
10 A 250 V, zwłoczny, 5 x 20 mm, T 10 AH 250 V

- Bezpiecznik złącza prądowego mA DMM: wewnętrzny bezpiecznik ceramiczny, 1,25 A 250 V, zwłoczny, 5 x 20 mm, T 1,25 AH 250 V

- Maksymalne napięcie wspólne: 300 V DC lub AC (rms)


Wejścia cyfrowe:

  • Używane w analizatorze stanów logicznych
  • Kanały: 32
  • Napięcie wejściowe: od 0 V do 5 V
  • Próg wejściowy: 0 V do 2 V
  • Maksymalna częstotliwość próbkowania: 1 GS/s
  • Typowa długość rekordu: 1 MS

Wejścia i wyjścia cyfrowe:

  • Używane w instrumencie ze statycznymi wejściami/wyjściami
  • Kanały: 8
  • Standard logiki wejść: TTL kompatybilny z 5 V
  • Standard logiki wyjścia: 3,3 V LVTTL

 Zaawansowane wyzwalanie:

  • Źródła wyzwalania: kanały analogowe oscyloskopu, start generatora funkcyjnego, wejścia cyfrowe, cyfrowe wejścia/wyjścia, częstotliwość linii zasilającej, wyzwalanie zewnętrzne
  • Tryby wyzwalania
    • Normalny, automatyczny, wymuszony, pojedynczy
  • Wyzwalacz analogowy
    • Krawędź z histerezą
  • Wyzwalacz cyfrowy
    • Krawędź, poziom, wzór, usterka
  • Wyzwalacz zewnętrzny:
    • Wejście TTL kompatybilne z 5 V lub wyjście LVTTL 3,3 V
    • Siła napędu 4 mA

Łączność:

  • Urządzenie do komputera: USB 2.0 Hi-Speed

Specyfikacja

  • Oprogramowanie

Dołączone oprogramowanie

Bezpłatne oprogramowanie WaveForm

  • Oscyloskop sygnałów mieszanych – wejścia analogowe

Ilość kanałów

2

Częstotliwość próbkowania

1 GS/s na jednym kanale, 500MS/s na kanał w trybie działania dwóch kanałów

Pasmo (-3dB)

100 MHz

Zakres mierzalnego napięcia

40 V  międzyszczytowe

Maksymalna prędkość zapisu

1MS na kanał, maksymalnie

Rozdzielczość

 8 bitów

Impedancja wejściowa

1 MΩ ││ 20 pF

Rozmiar bufora

1 MS na kanał, maksymalnie

Dokładność

2% wejścia / ±1% pełna skala

  • Oscyloskop sygnałów mieszanych – wejścia cyfrowe

Ilość kanałów

32

Częstotliwość próbkowania

1 GS/s

Długość zapisu

1 MS

Zakres napięcia

0 V do 5 V

Próg wejściowy

0 V do 2 V

  • Generator przebiegów

Ilość kanałów

1

Rozdzielczość

14 bitów

Częstotliwość

125 MS/s

Impedancja wyjściowa

50 Ω

Odłączalny filtr

36 MHz, dolnoprzepustowy, 7-biegunowy, eliptyczny

Napięcie wyjściowe

±12 V, maksymalne

DC Offset

±12 V, maksymalne

  • Rejestrator danych

Ilość kanałów

2

Wspierane pomiary

DC, TRUE RMS, AC RMS, Custom

  • Programowalne zasilacze

Wyjścia

Od 0 do +6 V/ od 0 do 1 A

Od 0 do +25 V/ od 0 do 500 mA (izolowane)

Od 0 do -25 V/ od 0 do 500 mA (izolowane)

  • Cyfrowy multimetr

Obsługiwane pomiary

Napięcie DC, AC, prąd DC, AC, rezystancja, dioda, ciągłość

Digits

Częstotliwość próbkowania

5S/s

  • Cyfrowe wejścia/wyjścia

Ilość kanałów

8

Poziom logiki

5 V wejście TTL/ 3.3 V wyjście LVTTL

  • Analizator logiczny

Współdzielenie wejść cyfrowych z oscyloskopem

  • Analizator widma

Wejścia

Współdzielone z oscyloskopem

Zakres częstotliwości

DC do maksymalnej szerokości pasma zakresu

Tryby wyświetlania

Wielkość , średnia, peak hold, min hold, count

  • Analizator sieci

Wejścia/Wyjścia

Współdzielone z oscyloskopem i generatorem przebiegów

Zakres przemiatania częstotliwości

1 mHz do 10 MHz
