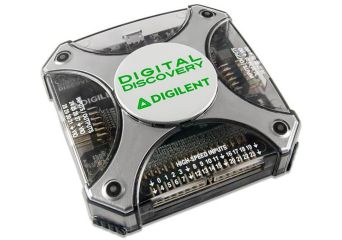

Digital Discovery
Przenośny analizator stanów logicznych USB i cyfrowy generator wzorców testowych
Producent: Digilent
Producent: Digilent
- 32-kanałowy cyfrowy analizator stanów logicznych (1,2…3,3 V CMOS, 8 kanałów przy 800 MS/s*, 16 kanałów przy 400 MS/s* i 32 kanały przy 200 MS/s)
- Analizator protokołów (SPI, I²C, UART, CAN, AVR)
- 16-kanałowy generator wzorów (1,2…3,3 V CMOS, 100 MS/s)
- 4-kanałowy programowalny zasilacz 1,2…3,3 V /100 mA. To samo napięcie zasila bufory wejściowe analizatora stanów logicznych i bufory wejścia/wyjścia generatora wzorców, aby zachować kompatybilność poziomu logicznego z testowanym obwodem.
Cena od 1 140,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
Digital Discovery
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj410-338 Digital DiscoveryPrzenośny analizator stanów logicznych USB z cyfrowym generatorem wzorcówW magazynieGwarancja: 1 140,00 zł1 402,20 złZaloguj się, aby poznać swoją cenę 410-338 Digital DiscoveryPrzenośny analizator stanów logicznych USB z cyfrowym generatorem wzorcówDostępność:W magazynieCena netto:1 140,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj240-127 Digital DiscoveryPrzenośny analizator stanów logicznych USB z cyfrowym generatorem wzorców z 16 sondami pomiarowymiW magazynieGwarancja: 1 305,00 zł1 605,15 złZaloguj się, aby poznać swoją cenę 240-127 Digital DiscoveryPrzenośny analizator stanów logicznych USB z cyfrowym generatorem wzorców z 16 sondami pomiarowymiDostępność:W magazynieCena netto:1 305,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj410-349 High Speed Adapter&Logic ProbesDigital Discovery High Speed Adapter and Logic ProbesW magazynieGwarancja: 253,00 zł311,19 złZaloguj się, aby poznać swoją cenę 410-349 High Speed Adapter&Logic ProbesDigital Discovery High Speed Adapter and Logic ProbesDostępność:W magazynieCena netto:253,00 zł
Opis
Digital Discovery™ to urządzenie łączące w sobie analizator stanów logicznych z funkcją analizy protokołów oraz generator wzorów testowych. Powstał z myślą o inżynierach testujących różnego rodzaju systemy cyfrowe. Digital Discovery jest obsługiwany przez bezpłatne oprogramowanie WaveForms (3.5.4 lub nowsze) i może być skonfigurowany jako dowolny z poniższych instrumentów:
- 24-kanałowy cyfrowy analizator stanów logicznych (1,2…3,3 V CMOS, do 800 MS/s (z adapterem High Speed))
- 16-kanałowy generator wzorów (1,2…3,3 V CMOS, 100 MS/s)
- 16-kanałowe wirtualne cyfrowe wejścia/wyjścia, w tym przyciski, przełączniki i diody LED — idealne do aplikacji do trenowania logiki
- Programowalny zasilacz 1,2…3,3V/100mA. To samo napięcie zasila bufory wejściowe analizatora stanów logicznych i bufory wejścia/wyjścia generatora wzorców, aby zachować kompatybilność poziomu logicznego z testowanym obwodem.
- Cyfrowe analizatory magistrali (SPI, I²C, UART, I2S, CAN, równoległe)
Wideo
Specyfikacja
- Oprogramowanie
| Dołączone oprogramowanie | Bezpłatne oprogramowanie WaveForm |
- Analizator stanów logicznych
| Ilość kanałów | 24 |
| Częstotliwość próbkowania | 800 MS/s (z adapterem High Speed) |
| Pasmo | 100MHz+ |
| Zakres napięcia | 1,2 V do 3,3 V (kompatybilne z 5 V, gdy jest używane jako wejścia) |
| Bufor | 2Gbit DDR3 |
| Analizator magistrali | SPI, I²C, UART, CAN, I2S, równoległy i niestandardowy |
- Generator wzorów testowych
| Ilość kanałów | 16 |
| Częstotliwość próbkowania | 100 MS/s |
| Pasmo | 50MHz |
| Zakres napięcia | 1.2V do 3.3V |
| Wyjście magistrali | Liczniki i niestandardowe |
- Wielofunkcyjne cyfrowe wejścia/wyjścia
| Ilość kanałów | 16 |
| Częstotliwość próbkowania | 100 MS/s (maksymalna częstotliwość wyjściowa 50 MHz) |
| Zakres napięcia | 1,2 V do 3,3 V (kompatybilne z 5 V, gdy jest używane jako wejścia) |
| Bufor | Algorytmiczny generator wzorców (bez użycia buforów) |
- Analizator protokołów
| Ilość kanałów | 16-32 |
| Zakres napięcia | 1,2 V do 3,3 V (wejścia kompatybilne z 5 V) |
| Analizatory magistrali | UART: wysyłanie i odbieranie SPI: odczyt i zapis I2C: odczyt i zapis CAN: rx i tx |
- Programowalne zasilacze
| Zakres napięcia | 1,2V do 3,3V |
| Limit prądu | Maks. 100 mA dostępne w każdym z dwóch złączy MTE 2×6 |
- Edytor skryptów
| Obsługiwane instrumenty | wszystkie |
| Język | Javascript |
- Cross Triggering
| Obsługiwane instrumenty | Analizator stanów logicznych, generator wzorców |
- Dostarczony sprzęt
| 410-338 Digital Discovery |
|
| 240-127 Digital Discovery |
|
- Pinout
| Pinout |  |
