DT9836

DT9836 to seria modułów pomiarowych wyposażonych w 16-bitowe przetwornik A/C, o częstotliwości próbkowania 225 MHz dla każdego kanału analogowego. Dodatkowo moduły posiadaja 32 cyfrowe linie I/O, 2 liczniki oraz 3 kanały do podłączenia enkoderów. Moduły opcjonalnie mogą mieć 2 lub 4 wyjścia analogowe 16-bitowe 500 kHz.

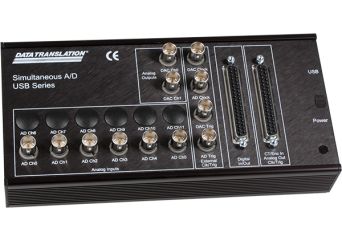

Moduły pomiarowe zamknięte są w metalowej obudowie ze złączami BNC odpornej na zakłócenia zewnętrzne, opcjonalnie można kupić wersję OEM do zabudowy. Płyta główna modułu DT9836 wykonana jest z 12 warstwowego laminatu aby zapewnić dużą dokładność pomiaru. Starannie przemyślana i wykonana konstrukcja modułów Data Translation gwarantuje współczynnik SFDR, czyli bezzakłóceniowy zakres dynamiki lepszy niż 86 dB.

Dzięki interfejsowi USB moduły z serii DT9836 mogą być stosowane zarówno do pomiarów stacjonarnych oraz jako przenośne systemy pomiarowe. Ponadto umieszczenie przetwornika pomiarowego na zewnątrz komputera PC pozwala w pełni wykorzystać 16-bitową rozdzielczość przetwornika A/C, ponieważ komputer bardzo często jest źródłem poważnych zakłóceń. W modułach DT9836 można uzyskać parametr ENOB (Effective Number of Bits) lepszy niż 14 bitów. Na dokładność wpływa również sposób próbkowania sygnałów. Większość modułów pomiarowych używa jednego przetwornika A/C i multipleksera aby obsłużyć wszystkie kanały pomiarowe. W takim module trudno zachować synchronizację czasową pomiędzy poszczególnymi wejściami analogowymi. Moduły pomiarowe Data Translation mają dedykowany przetwornik A/C dla każdego wejścia analogowego. Ponadto wejścia analogowe są zsynchronizowane z pozostałymi wejściami i wyjściami analogowymi, cyfrowymi i licznikowymi. Jest to szczególnie istotne przy pomiarach szybkozmiennych ponieważ precyzyjne określenie zależności czasowych pomiędzy poszczególnymi kanałami pozwala na korelację czasową mierzonych wielkości.

Moduły dostarczane są z aplikacją pomiarową quickDaq. W komplecie znajdują się również sterowniki do pakietów pomiarowych m.in. DasyLab, LabView, Matlab, natomiast zwolennicy programowania znajdą sterowniki do Visual Studio.NET, Visual Basic.NET, Visual C#, C++.
