MCC-118
Moduł pomiarowy DAQ dla komputera Raspberry Pi, 12 wejść analogowych typu SE, przetwornik 12-bit/100kS/s
Moduł typu HAT dla komputera jednopłytkowego Raspberry Pi®, 8 wejść analogowych do pomiaru napięcia w zakresie ±10 V.
Wysoka cena? Zaloguj się i kupuj taniej
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
MCC-118
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMCC-118DAQ dla Raspberry Pi, 8SE/12bit 100 kS/sW magazynieGwarancja: 501,00 zł616,23 złZaloguj się, aby poznać swoją cenę MCC-118DAQ dla Raspberry Pi, 8SE/12bit 100 kS/sDostępność:W magazynieCena netto:501,00 zł -

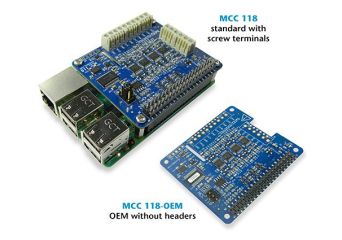

Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMCC-118-OEMDAQ dla Raspberry Pi, 8SE/12bit 100 kS/s, brak terminali śrubowychNa zamówienie Gwarancja: 470,00 zł578,10 złZaloguj się, aby poznać swoją cenę MCC-118-OEMDAQ dla Raspberry Pi, 8SE/12bit 100 kS/s, brak terminali śrubowychDostępność: Na zamówienieCena netto:470,00 zł
Opis
MCC-118 DAQ HAT czyli moduł pomiarowy dla Raspberry PI
Dla komputera Raspberry Pi powstało już dużo dodatkowych modułów, zwanych HAT, rozszerzających jego peryferia. Moduł taki nakłada się od góry i przykręca na dystansach, piny przechodzą przez moduł na wylot dzięki czemu na takim dodatkowym module można zamontować kolejny. MCC-118 to nowy moduł typu HAT przeznaczony dla tego mini komputera, wyposażony jest w 8 wejść analogowych, przetwornik 12 bitowy, z maksymalnym próbkowaniem na poziomie 100 kS/s (dla wszystkich wejść), a dokładność pomiaru to ±20.8 mV . Zakres pomiarowy tych wejść to +-10V, a sygnały można przykręcić na terminalu śrubowym. Maksymalnie można podłączyć nawet 8 modułów MC-118 do jednego komputera i uzyskać 64 wejścia analogowe, z mniejszą częstotliwością próbkowania.

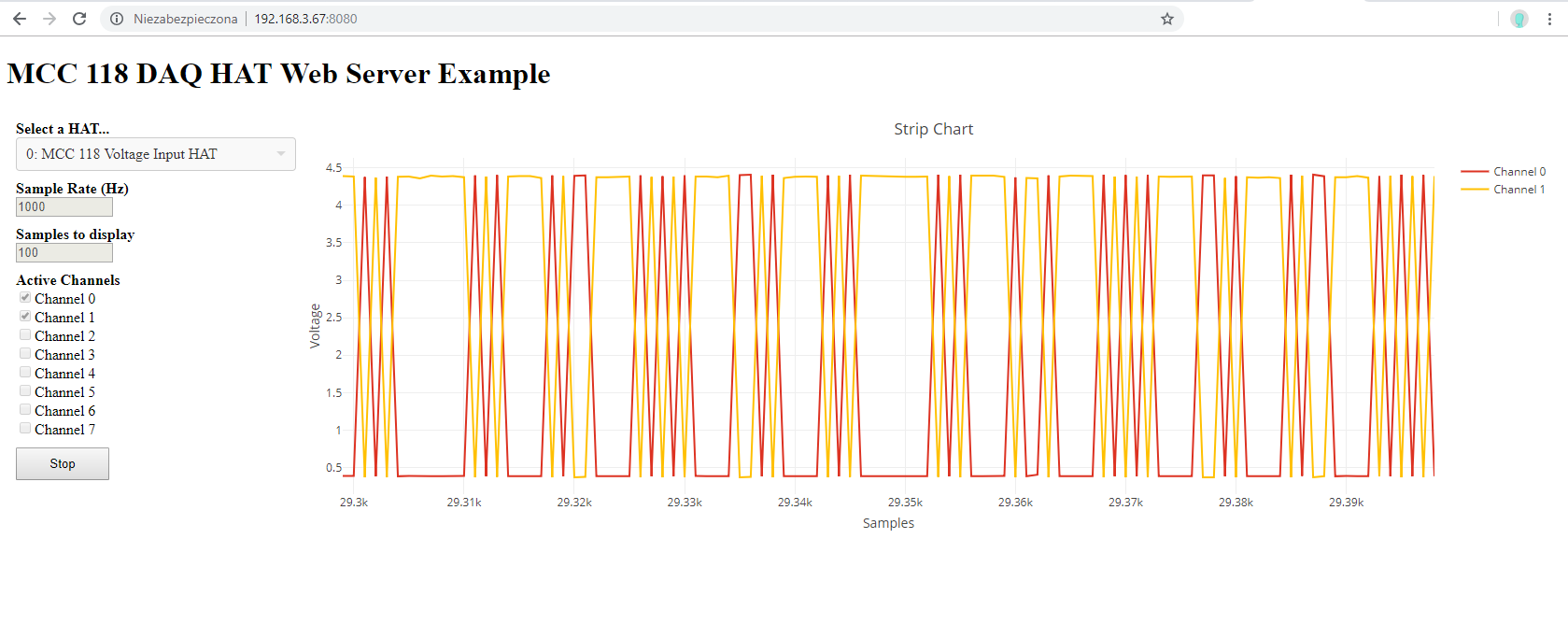

Nowy moduł od firmy Measurement Computing to pierwszy HAT z wejściami analogowymi o takiej rozdzielczości i szybkości próbkowania, umożliwia on precyzyjny pomiar z wielu czujników. Zgodnie z twierdzeniem Whittakera-Nyquista-Shannona za pomocą tego modułu można mierzyć sygnały o maks. częstotliwości 50 kHz dla pomiaru tylko 1 wejścia, lub 6250 Hz dla pomiaru wszystkich wejść. Producent dostarcza otwarto źródłowe biblioteki i przykładowe programy w języku C oraz Python, co przyśpiesza opracowanie dedykowanej aplikacji. Szczególnie ciekawy jest przykład z wizualizacją pomiaru w web serwerze, czyli przez przeglądarkę Internetową.
Zastosowania
Zestaw Raspberry PI + MCC-118 daje duże możliwości przy nie dużych kosztach. Na jego bazie można zbudować np.:
- Datalogger z wizualizacją danych w przeglądarce, lub na wyświetlaczu HDMI.
- Rejestrator pomiarów na karcie SD, lub z możliwością przesyłania ich przez FTP, lub do chmury AWS/Azure.
- Urządzenie pomiarowo analizujące prowadzące rejestracje danych i analizę pomiarów przez długi okres czasu, i w razie czego sygnalizację/alarmowanie o przekroczeniu ustalonych wartości krytycznych.
- Urządzenie sterujące pracą maszyny na podstawie danych pomiarowych
- Zdalny bezprzewodowy odczyt parametrów środowiskowych za pośrednictwem WiFi
- Rejestracja danych na przenośnym nośniku USB.
Ilość potencjalnych zastosowań jest oczywiście znacznie większa, a ogranicza ją jedynie wyobraźnia projektanta.
