Aplikacje do analizatorów UMG

Wspierane urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512 (numer kat. 51.00.245) UMG 96RM-E (numer kat. 51.00.246)

Measured value monitor – Monitor mierzonych parametrów

Wyświetla bieżące i historyczne parametry w postaci diagramów na stronie www urządzenia. Przyjazny interfejs do tworzenia wykresów ułatwia i przyśpiesza proces konfiguracji.

• Bazuje w 100% na przeglądarce internetowej
• Możliwość monitorowania przez www na komputerach PC, laptopach, tabletach itp.
• Dostęp najważniejszych parametrów, aktualnych i tych zapisanych w pamięci
• Łatwa konfiguracja typu  drag & drop
• Do 6 mierzonych wartości na wykresach(dwie osie Y)
• Do 60000 punktów danych na wykresach (10000 na jedną wartość

Kompatybilność:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

Mini EnMs

Wyświetla obecne i historyczne parametry mierzone na różnych wykresach, z jednego mastera i 16 analizatorów UMG nie posiadających pamięci, na stronie www mastera.

Instalując aplikację „Mini EnMs“ użytkownik może utworzyć mały, lokalny, oparty na sieci system zarządzania energią dla maks. 15 urządzeń Janitza nie posiadających własnej pamięci. Dane online i historyczne z urządzeń master i slave wyświetla się poprzez  przeglądarkę internetową. Dodatkowo urządzenie master zapisuje w pamięci wewnętrznej dane z urządzeń slave.

• Zoptymalizowany do użytku na PC, laptopach lub tabletach
• Wybór wielkości pomiarowych z urządzenia master i urządzeń slave przez Drag and Drop
• Wybór żądanego zakresu czasowego dzięki zintegrowanej funkcji kalendarza
• Główne wielkości Modus slave są zapisywane na „głównym urządzeniu
• pomiarowym“ i tam są wyświetlane.
• Nie potrzeba zewnętrznego serwera lub pakietów oprogramowania;
• wystarczy standardowa przeglądarka internetowa
• Maksymalnie 16 urządzeń slave (UMG 103, UMG 104 lub UMG 96RM)
• Zmienne slave’ów rejestrowane w masterze,
  • natężenie prądu dla L1, L2, L3
  • suma mocy czynnej
  • suma mocy pozornej
  • suma energii czynnej

Kompatybilne urządzenia:

UMG 605 / UMG 511 / UMG 512

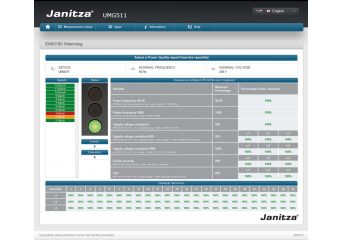

EN 50160 Watchdog

Zintegrowana funkcja „Watchdog” stale monitorująca jakość energii zgodnie z normą EN 50160

Jakość dostarczanej energii powinna być zgodna z EN 50160. Standard ten opisuje wiele parametrów jakości energii w publicznych sieciach dystrybucyjnych. EN 50160 odnosi się do głównego napięcia czyli napięcia mierzonego w głównym punkcie pomiarowym. Analizatory UMG wspierające ta aplikacje automatycznie mogą monitorować jakość energii zgodnie z powyższą normą, pokrywając od 95% do 100% wymaganych parametrów.

*Wejście auxiliary powinno być zasilone z gwarantowanego źródła, aby w przypadku problemów z energią, nadal można było rejestrować wszystkie parametry.

• Zintegrowana funkcja watchdog
• Nie ma potrzeby wysyłania dużych ilości mierzonych danych z UMG do hosta
• Oszczędność na kosztach komunikacji
• Prosta i szybka ocena jakości energii dzięki wskaźnikowi bazującemu na sygnalizacji drogowej
• Możliwość sprawdzania jakości energii zgodnie z normą EN 15160 bez jej znajomości
• Brak funkcji alarmu

Kompatybilne urządzenia:

UMG 605 / UMG 511 / UMG 512

IEC 61000-2-4 Watchdog

Zintegrowany „Watchdog do stałego monitorowania jakości energii zgodnie z IEC 61000-2-4

Standard IEC 61000-2-4 definiuje liczbowe limity dla przemysłowych oraz prywatnych systemów dystrybucji energii do 35kV. Aby zapewnić stałe zasilanie wszystkim urządzeniom na obiekcie powinno się stale monitorować jakość energii zgodnie z IEC 61000-2-4

*Wejście auxiliary powinno być zasilone z gwarantowanego źródła, aby w przypadku problemów z energią, nadal można było rejestrować wszystkie parametry.

• Zintegrowana funkcja watchdog do monitorowania energii zgodnie z IEC 61000-2-4
• Nie trzeba wysyłać dużych ilości danych z urządzenia pomiarowego do hosta
• Oszczędność pakietów danych w przypadku gdy znajduje się ono zdalnie, połączone przez sieć komórkową
• Prosta i szybka ocena jakości energii dzięki wskaźnikowi bazującemu na sygnalizacji drogowej
• Możliwość sprawdzania i odczytu jakości energii bez wiedzy na ten temat
• Brak funkcji alarmu

Kompatybilne urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

Multitouch

Odczyt do 30 zmiennych , i maks. 31 slave’ów przez RS-485

• Odczyt do 30 zmiennych (stałych wartości) , i maks. 31 urządzeń (konfigurowalne) przez RS-485
• Przekazywanie tych wartości do zmiennych globalnych lub do protokołu BACnet
• Wyświetlanie mierzonych wartości jest zaimplementowane przez panel dotykowy JPC35, lub stronę www urządzenia z aplikacją (wymaga wtyczki FLASH)
• Rozszerzenie wartości mierzonych
• Zintegrowana funkcja bramy BACnet (opcja – numer kat. 52.16.083
• ID dla protokołu BACnet może zostać zmienione przez przeglądarkę.
• Zależnie od urządzenia nadrzędnego (UMG 604, UMG 605, UMG 508, UMG 511), możliwe wywołanie sub programu
• Błąd komunikacji (RS-485)  widoczny będzie bezpośrednio na stronie startowej
• Ilość urządzeń odczytywanych oraz ich opis konfiguruje się w urządzeniu z zainstalowaną aplikacją
• Urządzenie nadrzędne jest automatycznie rozpoznawane i wprowadzane w polu „Device type”
• Konfigurację BACnet dokonuje się przez przeglądarkę internetową
• Do każdego urządzenia podrzędnego może być przypisany inny numer ID protokołu BACnet
• Plik „EDE” protokołu BACnet jest zawarty razem z aplikacją Multitouch

Kompatybilne urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

Watchdog

Monitorowanie stanu połączenia z urządzeniami podrzędnymi UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

• Do 40 urządzeń pomiarowych może być monitorowanych – stan połączenia
• Synchroniczna instalacja 2 analizatorów nadrzędnych umożliwia zwiększenia ilości monitorowanych urządzeń
• Aplikacja wysyła wiadomość email w przypadku wystąpienia błędów komunikacji

Kompatybilne urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

Fault Messager

Konfigurowalny program napisany w Jasic® do wysyłania wiadomości email o błędach/problemach

Zależnie od konfiguracji, wysyła komunikaty o błędach związanych z następującymi zdarzeniami: Przekroczenie współczynnika THD dla napięcia, wystąpienie krótkich przerw, wykrycie stanów nieustalonych

• Zapisywanie odczytów liczników i stanów nieustalonych w rejestrze Modbus
• Możliwość monitorowania dodatkowego parametru przez interfejs (nie jest zawarty)
• Wysyłanie wiadomości Email ze zużyciem energii w ciągu dnia, tygodnia i miesiąca (wymaga serwera email bez szyfrowania)

*UMG nie obsługują szyfrowania SSL i TSL

Kompatybilne urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

DCF77

Synchronizacja czasu analizatora poprzez wejście cyfrowe

• Synchronizacja czasu zawsze odbywa się do pełnych godzin (wymaga zegara z odbiornikiem DCF77)
• Aplikacja dedykowana w sytuacji gdy połączenie z serwerem czasu NTP nie jest możliwe
• Sygnał z DCF77 nie będzie bezpośrednio przetwarzany
• Wyjście impulsowe PLC / GLT może być używane synchronicznie

Kompatybilne urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

Moisture / temperature sensor JFTF-I

Pomiar i rejestrowanie nawet do 8 czujników temperatury / wilgotności

• Umożliwia monitorowanie i rejestrowanie temperatury / wilgotności  (wymaga czujnika, 1506074 Humidity and temperature sensor)
• Mierzone wartości są wyświetlane na stronie http analizatora, a także jako zmienna globalna w programie GridVis
• Mierzone wartości mogą być zapisywane w drugim programie Jasic, utworzonym graficznie przez użytkownika
• Dostarcza 2 wyjścia analogowe 4-20 mA, które mogą być przetwarzane przez zdalne moduły IO FBM DI8AI8 (numer kat. 15.06.079)

Kompatybilne urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512

FBM10 PT1000

Do 10 dodatkowych czujników termistorowych (temperatury) podłączonych za pośrednictwem modułu IO z interfejsem RS485

• Do 10 dodatkowych czujników temperaturowych PT1000 poprzez zdlany moduł RS-485
• Wymagany jest doatkowy modył FBM10 PT1000 – moduł 10x PT1000 na szynę DIN

Kompatybilne urządzenia:

UMG 604 / UMG 605 / UMG 508 / UMG 509 / UMG 511 / UMG 512s

MINI-PC remote display

W skład aplikacji wchodzi mini PCet do podłączenia zdalnego wyświetlacza przez Ethernet

• Mierzone wartości mogą być wyświetlane na każdym monitorze z wejściem HDMI i rozdzielczością 1920x1080 px (HD)
• W skład zestawu wchodzi mini-PCet
• Adres IP jest ustawiany na stałe w procesie zamawiania. Dane wymagane przy składaniu zamówienia: adres IP, maska podsieci, brama
• Aplikacja instaluje na stronie http widok z mocą i energią czynną
• Mierzone wartości są aktualizowane do 2-5 sekund
• Aplikacja jest zaszyfrowana, przypisana tylko do konkretnego analizatora UMG (przypisana do numeru seryjnego)
