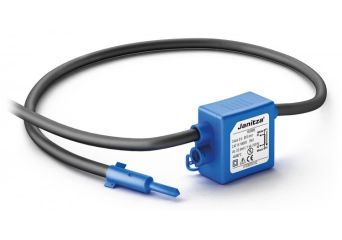

Cewka Rogowskiego
Przekładnik prądowy o elastycznym rdzeniu, zakresy pomiarowe: 100/250/400/630/1000/1500/2000/4000A
- Do wyboru są 3 cewki o maks. średnicach 70, 174 i 300 mm
- Każda cewka wymaga przetwornika RogoTrans, aby możliwy był pomiar w analizatorach Janitza
- Maks. zakres pomiarowy przetworników RogoTrans to 4000 A.
- Przetwornik wymaga dodatkowego zasilania 24VDC i co najmniej 1A
Wysoka cena? Zaloguj się i kupuj taniej
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
Cewka Rogowskiego
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj1503609 Rogowski coil 70 mmCewka Rogowskiego śr 70mmNa zamówienie Gwarancja: 884,00 zł1 087,32 złZaloguj się, aby poznać swoją cenę 1503609 Rogowski coil 70 mmCewka Rogowskiego śr 70mmDostępność: Na zamówienieCena netto:884,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj1503610 Rogowski coil 175 mmCewka Rogowskiego śr 175mmNa zamówienie Gwarancja: 884,00 zł1 087,32 złZaloguj się, aby poznać swoją cenę 1503610 Rogowski coil 175 mmCewka Rogowskiego śr 175mmDostępność: Na zamówienieCena netto:884,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj1503611 Rogowski coil 300 mmCewka Rogowskiego śr 300mmNa zamówienie Gwarancja: 884,00 zł1 087,32 złZaloguj się, aby poznać swoją cenę 1503611 Rogowski coil 300 mmCewka Rogowskiego śr 300mmDostępność: Na zamówienieCena netto:884,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj1503613 Przetwornik RogoTransPrzetwornik do cewek RogowskiegoW magazynieGwarancja: 1 098,00 zł1 350,54 złZaloguj się, aby poznać swoją cenę 1503613 Przetwornik RogoTransPrzetwornik do cewek RogowskiegoDostępność:W magazynieCena netto:1 098,00 zł
Opis
Cewka Rogowskiego - cieńszy, lżejszy przekładnik prądowy, prosty w instalacji
Cewka Rogowskiego służy do pomiaru prądów prądu przemiennego i jest wykorzystywana przede wszystkim do modernizacji istniejących systemów - opcjonalnie na szynach energetycznych lub kablach energetycznych. Modernizacja instalacji jest prosta ponieważ cewkę Rogowskiego można rozpinać. Sygnał wyjściowy z cewki Rogowskiego podawany jest do przetwornika pomiarowego, który na wyjściu ma znormalizowany prąd przemienny maks. 1 A.
Najważniejsze cechy cewek Rogowskiego:
- Szerokość pasma cewki Rogowskiego 50/60 Hz, do 700 kHz bez obciążenia (praca bez obciążenia)
- Dokładność: klasa 0,5, zgodnie z IEC 61869
- Temperatura pracy: od -40 ° C do + 80 ° C
- Znamionowe napięcie izolacji 1kV CATIII
- Cewka Rogowskiego od 10 do 10000 ARMS - w połączeniu z przetwornikiem pomiarowym Janitza RogoTrans do 4000 RAM
- Dokładność powyżej 0,65% niezależnie od położenia przewodnika
- Możliwe uszczelnienie
- Certyfikat CE (2014/30 / EU), zgodnie z Dyrektywą Europejską 2014/35 / UE i przetestowany zgodnie z normą IEC 61010-1
- Unikalny, IP67, precyzyjny i precyzyjny transformator prądu przemiennego z rdzeniem separacyjnym, oparty na technologii cewek Rogowskiego
- Wygodny system zaciskowy nie wymaga odłączania przewodu fazowego
- Możliwość mocowania do przewodnika za pomocą opaski kablowej
- Wewnętrznie ekranowany
- Wysoka liniowość, brak nasycenia, brak ograniczenia maks. prądu mierzonego w samej cewce
Przetwornik pomiarowy do cewki Rogowskiego
Przetwornik pomiarowy do cewki Rogowskiego RogoTrans mierzy prądy przemienne i posiada znormalizowany sygnał wyjściowy od 0 do 1 A. Maks. zakres pomiarowy wynosi 4000 A, napięcie zasilania to 24 V DC. Przetwornik pomiarowy ma bardzo zwartą budowę i może być montowany na szynie DIN.
Najważniejsze cechy przetwornika:
- Znormalizowany sygnał wyjściowy 0 do 1 A
- Do pomiaru prądów przemiennych
- Maks. zakres pomiarowy: 4000 A
- Napięcie zasilania: 24 V DC
- Kompaktowa konstrukcja w plastikowej obudowie
- Możliwy montaż na szynie DIN
