Producent: Janitza
- 15 wejść cyfrowych / impulsowych
- 3 wyjścia cyfrowe, przełączane przez Modbus, timer tygodniowy, monitorowanie wartości progowej i temperatury
- Wejście pomiaru temperatury
- Interfejs Ethernet (ModbusTCP/IP, NTP...)
- RS485 (Modbus RTU, slave, do 115 kb/s)
- 32 MB pamięci flash na dane
- Funkcja zegara i baterii
- 64 tygodniowe timery
- Monitorowanie wartości progowych
- Funkcjonalność bramki Modbus-Ethernet
- Zapisywanie wartości minimalnych i maksymalnych (ze znacznikiem czasu)
- Konfigurowalne rekordy, odczytywane przez RS485 i Ethernet
Cena od 2 865,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

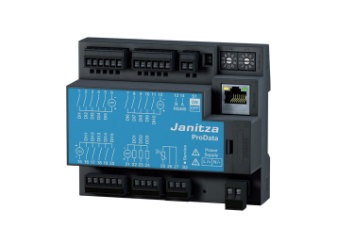

ProData 2
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj5224011 ProDataRejestrator danychNa zamówienie Gwarancja: 2 865,00 zł3 523,95 złZaloguj się, aby poznać swoją cenę 5224011 ProDataRejestrator danychDostępność: Na zamówienieCena netto:2 865,00 zł
Opis
Cechy urządzenia
Połączenie Ethernet
Połączenie Ethernet może być wykorzystane do tego, aby integracja z siecią IT była szczególnie prosta i kompleksowa. Urządzenia pomiarowe UMG z połączeniem Ethernet obsługują różne protokoły IP, takie jak TCP/IP, HTTP, FTP, SNMP, DHCP, TFTP, SMTP, BACnet (opcjonalnie) itp.
Wejście/wyjście impulsowe
Wejścia impulsowe mogą służyć do rejestracji wartości dla liczników takich jak wodomierze i gazomierze za pomocą przyrządów pomiarowych UMG. Wykorzystując wyjścia impulsowe jako przetwornik wartości mierzonych, impulsy robocze mogą być przesyłane do systemów sterowania takich jak systemy BCS, PLC, SCADA.
Ethernet-Modbus-Gateway
Brama Ethernet Modbus może być wykorzystana do łatwego włączenia urządzeń Modbus RTU, które są podłączone do urządzenia nadrzędnego jako urządzenia podrzędne w architekturze Ethernet. Jest to również możliwe za pośrednictwem interfejsu Modbus RTU dla urządzeń z identycznymi formatami plików i pasującymi kodami funkcji.
Wejście termistora
Zintegrowane wejście termistorowe dla elementów termicznych (PT 100/1000, KTY 83 lub 84) może być wykorzystywane na różne sposoby. Dlatego wrażliwe części systemu mogą mieć dodatkową ochronę oprócz monitorowania prądu i mocy, np. temperatury transformatora. Typowe obszary zastosowań to monitorowanie temperatury w głównych systemach dystrybucji niskiego napięcia, transformatorach lub szafach serwerowych.
Pamięć
Wiele przyrządów pomiarowych UMG posiada własną pamięć zawierającą typowe zakresy zapisu do 2 lat. Nagrywanie jest dowolnie konfigurowalne. Pamięć o pojemności 128 megabajtów może zapisać około 5 000 000 wartości.
Monitorowanie wartości progowych
Monitorowanie wartości progowych można przypisać zarówno do zarządzania alarmami, jak i operacji przełączania. Odpowiednie urządzenia pomiarowe UMG posiadają wyjścia cyfrowe, które są odpowiednie jako wyjścia przełączające. Dlatego niektóre reakcje można zautomatyzować, jeśli wartość progowa zostanie przekroczona lub nie zostanie osiągnięta.
Zastosowania
- ISO 50001 EnMS
- Integracja liczników impulsów
- Przechwytywanie wartości nieelektrycznych
- Generowanie wskaźników wydajności
- Przechwytywanie komunikatów o stanie
- Generowanie alarmów
- Bramka slave Ethernet-Modbus
Specyfikacja
- Napięcie zasilania
|
Kategoria przepięcia w instalacji |
300 V CAT II |
|
Ochrona napięcia zasilania |
Bezpiecznik: 6A Char. B (zatwierdzony zgodnie z UL/IEC) |
|
Zakres nominalny |
20 V - 250 V (45..65 Hz) lub DC 20 V - 300 V |
|
Zakres działania |
+-10% zakresu nominalnego |
|
Pobór mocy |
max. 4 VA / 2 W |
- Wyjścia cyfrowe
|
Ilość wyjść cyfrowych |
3 |
|
Napięcie robocze |
20 V - 30 V DC (zasilanie SELV lub PELV) |
|
Napięcie przełączania |
max. 60 V DC |
|
Prąd przełączania |
max. 50 mAeff DC |
|
Wyjście impulsowe (impuls energii) |
max. 20 Hz |
|
Wyjście impulsowe |
zgodnie z DIN EN 62053-31:1998 (IEC 62053-31:1998 klasa B) |
- Wejścia cyfrowe
|
Ilość wejść cyfrowych |
15 |
|
Napięcie robocze |
20 V - 30 V DC (zasilanie SELV lub PELV) |
|
Sygnał wejściowy aktywny (sygnał "1") |
> 18V DC (typowo 4 mA dla 24 V) |
|
Sygnał wejściowy nieaktywny (sygnał "0") |
< 5V DC |
|
Wejście impulsowe (S0), maksymalna częstotliwość zliczania |
25 Hz |
|
Wejście impulsowe* |
zgodnie z DIN EN 62053-31:1998 (IEC 62053-31:1998 klasa B) |
* Aby urządzenie pracowało zgodnie z normą DIN EN 62053-31 (S0), należy równolegle do wejścia podłączyć rezystor o wartości 1,3 kOhm/1 W.
- Wejście do pomiaru temperatury
|
Ilość wejść |
1 wejście (pomiar 3-przewodowy) |
|
Czas aktualizacji |
1 sekunda |
|
Możliwe czujniki do podłączenia |
PT100, PT1000, KTY83, KTY84 |
|
Całkowite obciążenie (czujnik + kabel) |
max. 4 kOhm |
