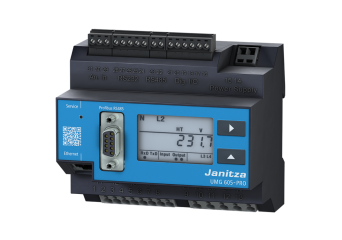

UMG 605-PRO

UMG 605-Pro to analizator energii elektrycznej który posiada szereg interfejsów komunikacyjnych ułatwiających integracje z innymi urządzeniami i oprogramowaniem. Jeśli chodzi o jakość energii to może on analizować wyższe harmoniczne, asymetrie, współczynnik THD, składową stałą i inne. analizator posiada Ethernet, RS-485,RS-232 a także PROFIBUS i BACnet (opcja), dzięki czemu można łatwo go wdrożyć w każdym systemie BMS, SCADA. Urządzenie umożliwia rejestrowanie danych pomiarowych nawet przez 2 lata na wewnętrznej pamięci flash 128 MB. Dostęp do pomiarów dostępny jest także przez przeglądarkę internetową. UMG 605-Pro różni się od modelu UMG 605-Pro najwyższą harmoniczną jaką może rejestrować – 63, a także może rejestrować bardzo krótkie przebiegi przejściowe.

Monitorowanie jakości energii elektrycznej:

• Nieprzerwane monitorowanie jakości energii (EN 50160)
• Pomiar wyższych harmonicznych - do 63
• Pomiar między harmonicznych
• Pomiar współczynnik THD-U/THD-I
• Analiza asymetrii napięć
• Pomiar migotania zgodnie z normą EN 61000-4-15
• Pomiar składowej stałej
• Rejestrowanie krótkich zakłóceń (>20ms)
• Rejestrowanie przebiegów przejściowych(piki/impulsy) (>50us)
• Rejestrowanie przekroczenia zdefiniowanych progów

Monitorowanie energii:

• 4 wejścia napięciowe i 4 prądowe
• Pomiar i rejestrowanie wartości skutecznych (prawdziwy RMS) napięcia i natężenia (15-440 Hz)
• Stałe próbkowanie napięcia i natężenia z częstotliwością 20 kHz
• Rejestrowanie 2000 wartości w jednym cyklu pomiarowym (200 ms)
• Czwarte wejście prądowe może mierzyć zarówno natężenie w przewodzie ochronnym PE, jak i różnice potencjałów pomiędzy przewodami N i PE.
• Duża pojemność pamięci umożliwia rejestrowanie przez długi okres (5 000 000 pomiarów)
• Wygodne i proste odpytywanie mierzonych przez analizator wielkości przez stronę http
• Wszystkie interfejsy komunikacyjne mogą być używane jednocześnie
• Jednocześnie możliwy jest dostęp do 4 portów

Imponujące auto raportowanie dzięki aplikacji GridVis:

• Automatyczne generowanie i wysyłanie raportów o jakości energii
• Raporty jakości energii  zgodne ze standardami: EN 50160, EN 61000-2-4, IEEE519
• Ilustrowane krzywej ITI-(CBEMA)
• Dowolny plan czasowy generowania raportów

Nowoczesne metody komunikacji przez Ethernet:

• Niezawodna i szybka komunikacja, a także bezproblemowa integracja z istniejącą infrastrukturą Ethernetową
• Prosta integracja ze sterownikami PLC, systemami BMS, SCADA
• Duża elastyczność dzięki wsparciu dla otwartych standardów komunikacyjnych
• Możliwe jednoczesne odpytywanie kilku interfejsów w tym samym czasie

Brama Modbus:

• Tani sposób na połączenie przez sieć Ethernet z urządzeniami Modbus RTU
• Dane z protokołu Modbus RTU mogą być skalowane i opisywane
• Minimalizuje ilość adresów IP w sieci

Zaawansowane zarządzanie alarmowaniem:

• Możliwość zaprogramowanie za pomocą graficznego języka Jasic lub bezpośredni z kodu źródłowego
• Wszystkie mierzone i generowane wartości mogą zostać użyte w tworzeniu programu
• Parametry mogą być przetwarzane matematycznie
• Indywidualne alarmowanie, przez email, załączanie wyjścia cyfrowego, zapisywanie rejestr ów w zdalnych slave’ach Modbus
• Aplikacja Watchdog
• Większe możliwości zarządzania alarmami dostępne w GridVis-Service

Wyjątkowo szybki Modbus RTU:

• Szybka i niezawodna wymiana danych prze interfejs RS-485
• Prędkość transmisji do 921,6 kB/s

Graficzny język programowania:

• Możliwość programowania urządzenia w graficznym języku Jasic (funkcjonalność PLC)
• Dostępna opcja programowania także bezpośrednio z kodu źródłowego Jasic
• Łatwe rozszerzenie funkcjonalności analizatora
• Kompletny zestaw aplikacji z biblioteki Janitza

Wygodny dostęp do pomiarów przez stronę http i funkcje Email:

• Informacje mogą być odbierane przez wiadomości email a także bezpośrednio przez stronę http
• Dostęp do analizatora przez przeglądarkę internetową
• Dostęp bezpośrednio przez stronę http do bieżących wskazań, wartości historycznych, wykresów, grafik, zdarzeń i o wiele więcej

Długoterminowe rejestrowanie pomiarów:

• Pamięć: 128 MB
• Maksymalnie do 5000000 zapisanych wartości
• Możliwy zapis do maks. 2 lat
• Schemat rejestrowania dowolnie konfigurowalny
