NTU-1700

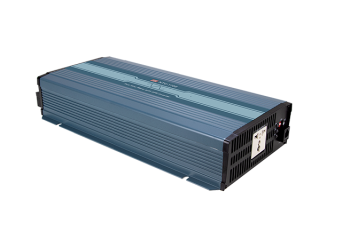

Kompaktowa przetwornica DC/AC MEAN WELL NTU-1700 o mocy znamionowej 1700W i rzeczywistym przebiegu sinusoidalnym (true sine, THD>3%) oferuje użytkownikowi konfigurowalne napięcie wyjściowe o wartościach: 200/220/230/240VAC. Doboru napięcia wyjściowego i częstotliwości dokonuje się w łatwy sposób za pomocą przełącznika na obudowie. Urządzenie zasilane może być napięciem 12/24/48VDC o wartościach prądu odpowiednio 120/60/30A. Przetwornica współpracuje zarówno z akumulatorami litowo-jonowymi jak i kwasowo-ołowiowymi.

Urządzenie chronione jest przeciw nadmiernej temperaturze, przeciwzwarciowo i przetężeniowo. W celu zminimalizowania ryzyka nadmiernego rozładowania akumulatorów przetwornica NTU-1700 wyposażona jest w alarm. Po zadziałaniu alarmu i dalszym spadku napięcia urządzenie wyłączy się, chroniąc akumulator.

Możliwe jest również chwilowe przeciążenie przetwornicy: 2000W (3 min.), 2550W (10 s), 3400W (0,6 s). Funkcjonalność ta pozwala na podłączenia urządzenia, posiadającego wyższy prąd rozruchowy (np. elektronarządzia).

Przetwornica NTU-1700 wyposażona została w funkcję zdalnego sterowania za pomocą akcesoryjnego sterownika MEAN WELL. Port komunikacyjny RS-232 umożliwia stały podgląd parametrów pracy urządzenia i reagowanie na ewentualne zmiany (np. przy instalacji paneli off-grid).

Seria NTU jest wyposażona w tryb UPS: w trakcie normalnej pracy przetwornica zasila odbiorniki bezpośrednio z sieci AC. W momencie zaniku napięcia sieciowego przetwornica w ciągu 10 ms przełączy się na zasilanie bateryjne podtrzymując w ten sposób zasilanie.

Rys.1 Przykładowy schemat zastosowania NTU-1200
