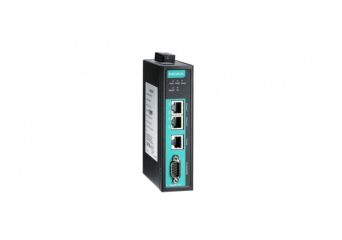

MGate 5103

Konwerter Modbus RTU/ASCII/TCP/EtherNet/IP na PROFINET

Producent: MOXA

Umożliwia konwersję Modbusa lub EtherNet/IP na PROFINET
Pracuje jako PROFINET IO device
Obsługuje jedno urządzenie PROFINET IO controller
Pracuje jako adapter EtherNet/IP
Obsługuje konfiguracje Master/Slave Modbus RTU/ASCII/TCP
Bezproblemowa konfiguracja za pomocą kreatora internetowego
Udostępnia informacje diagnostyczne dotyczące transmisji
Wbudowane monitorowanie ruchu Modbus
Karta microSD do konfiguracji kopii zapasowych i dzienników zdarzeń
Dostępne modele o szerokim zakresie temperatur od -40 do 75°C
Port Modbus z wbudowanym zabezpieczeniem 2 kV
Wbudowany 2 portowy switch Ethernet dla łatwiejszego okablowania
Funkcje bezpieczeństwa oparte na IEC-62443

W jaki sposób wykorzystać MGate 5103 do rozszerzenia sieci Profinet o urządzenia Modbus? Sprawdź na naszym blogu!

Cena od 2 913,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Akcesoria
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

MGate 5103

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
MGate 5103 1 portowa brama komunikacyjna Modbus, Ethernet/IP na Profinet	W magazynie	Gwarancja:		2 913,00 zł 3 582,99 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

MGate 5103

1 portowa brama komunikacyjna Modbus, Ethernet/IP na Profinet

Dostępność:

W magazynie

Cena netto:

2 913,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
MGate 5103-T 1 portowa brama komunikacyjna Modbus, Ethernet/IP na Profinet, temperatura pracy 40~75°C	W magazynie	Gwarancja:		3 610,00 zł 4 440,30 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

MGate 5103-T

1 portowa brama komunikacyjna Modbus, Ethernet/IP na Profinet, temperatura pracy 40~75°C

Dostępność:

W magazynie

Cena netto:

3 610,00 zł

Zaloguj się, aby poznać swoją cenę

Akcesoria

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
MDR-20-24 zasilacz na szynę DIN 20W 24V 1A	W magazynie	Gwarancja:		57,00 zł 70,11 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt. 72 sztuk w kartonie

MDR-20-24

zasilacz na szynę DIN 20W 24V 1A

Dostępność:

W magazynie

Cena netto:

57,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

MGate 5103 - Konwerter protokołu Modbus na EtherNet/IP i Profinet

MGate 5103 to przemysłowa bramka Ethernet do komunikacji Modbus RTU/ASCII/TCP, EtherNet/IP i PROFINET. Aby
zintegrować istniejące urządzenia Modbus z siecią PROFINET, należy użyć
MGate 5103 jako adaptera Master/Slave lub EtherNet/IP Modbus do zbierania danych i wymiany danych z urządzeniami PROFINET. Najnowsze dane będą również przechowywane w bramce. Bramka konwertuje zapisane dane Modbus lub EtherNet/IP do pakietów PROFINET, dzięki czemu sterownik PROFINET IO może kontrolować lub monitorować urządzenia obiektowe.

Łatwa konfiguracja bramki za pomocą konsoli webowej

Seria MGate 5103 zawiera ilustrowany przewodnik Quick Setup, który ułatwia konfigurację. Dzięki Szybkiej konfiguracja można łatwo uzyskać dostęp do trybów konwersji protokołu i zakończyć konfigurację w kilku krokach. Seria MGate 5103 obsługuje także funkcję eksportu GSDML. Pliki GSDML mogą być importowane do sterowników PROFINET w celu zaoszczędzenia czasu na konfiguracji sterownika PLC.

Monitor ruchu protokołu Modbus RTU / ASCII / TCP

Bramki z serii MGate 5103 posiadają monitor ruchu Modbus RTU / ASCII / TCP w celu łatwego rozwiązywania problemów, szczególnie na etapie instalacji. Problemy z komunikacją mogą być spowodowane niepoprawnymi parametrami oprogramowania, takimi jak identyfikatory slave i adresy rejestrów lub niepoprawna konfiguracja komend. Dzięki monitorowi ruchu protokołu Modbus RTU / ASCII / TCP można sprawdzić przechwycone dane i łatwo zidentyfikować przyczynę źródłową.

Funkcje dodatkowe

Bramki serii MGate 5103 zapewniają konsolę internetową i konsolę Telnet do zdalnej konfiguracji. Funkcje komunikacji szyfrowania, w tym HTTPS i SSH, są obsługiwane w celu zapewnienia lepszego bezpieczeństwa sieci. Ponadto funkcje rejestrowania oprogramowania układowego służą do rejestrowania zdarzeń połączeń i zdarzeń. Użytkownicy mogą przeglądać dane dziennika zdalnie za pośrednictwem konsoli webowej.

Specyfikacja

Interfejs Ethernet

Protokoły	EtherNet / IP, Modbus TCP, PROFINET RT
Liczba portów	2 (1 IP, 2 portowy switch)
Prędkość	10/100 Mb / s, Auto MDI / MDIX
Złącze	8-pinowy RJ45
Izolacja magnetyczna	1,5 kV (wbudowany)
PROFINET	Typ: Urządzenie / Slave Max.rozmiar danych na transmisję I / O: Wejście: 512 bajtów Wyjście: 512 bajtów Max.Liczba połączeń: MGate as PROFINET IO Device: 1 połączenie do odczytu / zapisu
EtherNet / IP	Klasa: Adapter Obsługiwane obiekty CIP: Identity, Message Router, Assembly, Connection Manager, interfejs TCP / IP, łącze Ethernet, Port Max.Liczba połączeń: MGate as Adapter: 16 połączeń tylko do odczytu, 1 połączenie do odczytu / zapisu Max.Całkowita wielkość danych we / wy: Wejście: 496 bajtów Wyjście: 496 bajtów
Modbus TCP	Tryb: Klient / serwer Obsługiwane funkcje: 1, 2, 3, 4, 5, 6, 15, 16, 23 Maks.Liczba poleceń: 128 Max.Liczba połączeń: MGate jako Modbus TCP Klient: 32 MGate jako Modbus TCP Server: 32 Max.Całkowita wielkość danych we / wy: Wejście: 512 bajtów Wyjście: 512 bajtów

Interfejs szeregowy

Protokół	Modbus RTU / ASCII Master / Slave
Liczba portów	1
Standardy seryjne	RS-232/422/485, programowalny
Złącza	DB9 męski
Kontrola kierunku danych RS-485	ADDC® (automatyczna kontrola kierunku danych)
Pociągnij wysoki / niski rezystor dla RS-485	1 kΩ, 150 kΩ
Terminator do RS-485	120 Ω
Izolacja	2 kV (wbudowane)

Parametry komunikacji szeregowej

Bity danych	7, 8
Zatrzymaj bity	1, 2
Parytet	Brak, parzysty, nieparzysty, kosmiczny, Mark
Kontrola przepływu	RTS / CTS, RTS Toggle (tylko RS-232)
Szybkość transmisji	50 bps do 921,6 Kb / s

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx +, Tx-, Rx +, Rx-, GND
RS-485-4w	Tx +, Tx-, Rx +, Rx-, GND
RS-485-2w	Data +, Data-, GND

Oprogramowanie

Opcje konfiguracji	Konsola internetowa, konsola szeregowa
Program narzędziowy	Menedżer MGate dla Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x 86 / x64), Windows Server 2008 R2, Windows 7/8 / 8.1 / 10 (x86 / x64), Windows Server 2012 (x64), Windows 2012 R2
Wsparcie	MXconfig, MXview, SNMP (v1, v2, v3), prywatny MIB

Charakterystyka fizyczna

Oudowa	Metal, IP30
Waga	507 g (1,12 funta)
Wymiary	36 x 105 x 140 mm (1,42 x 4,14 x 5,51 cala)
Gniazdo kart pamięci	1 gniazdo kart microSD (SDHC) obsługuje do 32 GB

Warunki pracy

temperatura robocza	Modele standardowe: temperatura od 0 do 60 ° C (32 do 140 ° F) Szeroki zakres Temp. od -40 do 75 ° C (od -40 do 167 ° F)
Temperatura przechowywania	-40 do 85 ° C (-40 do 185 ° F)
Wilgotność względna otoczenia	5 do 95% (bez kondensacji)
Wibracja	IEC 60068-2-6, IEC 60068-2-64
Odporność na udar	IEC 60068-2-27
Upadanie	IEC 60068-2-32

Wymagania dotyczące zasilania

Napięcie wejściowe	12 do 48 VDC
Prąd wejściowy	455 mA przy 12 VDC;125 mA przy 48 VDC
Złącze zasilania	Blok zacisków

Normy i certyfikaty

Bezpieczeństwo	UL 508, EN 60950-1
Niebezpieczna lokalizacja	Klasa 1 Division 2, ATEX, IECEx
EMC	EN 55032/24
EMI	CISPR 32, FCC, część 15B, klasa B
EMS	IEC 61000-4-2 ESD: styk: 8 kV;Powietrze: 15 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V / m IEC 61000-4-4 EFT: Moc: 4 kV;Sygnał: 2 kV IEC 61000-4-5 Skok: Moc: 2 kV;Sygnał: 2 kV IEC 61000-4-6 CS: od 150 kHz do 80 MHz: 10 V / m IEC 61000-4-8 PFMF
