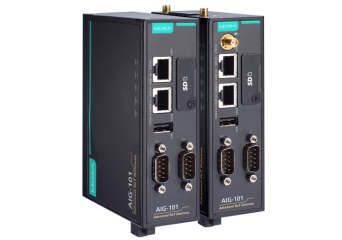

AIG-100

2-portowy konwerter Modbus RTU/ASCII/TCP do MQTT/Azure/AWS

Producent: MOXA

Obsługa ogólnego klienta MQTT
Obsługa połączenia MQTT z wbudowanymi SDK urządzeń dla chmury Azure/AWS
Obsługa Modbus RTU/ASCII/TCP master/klient
Obsługa serwera Modbus TCP
Wbudowane narzędzie do monitorowania ruchu sieciowego i diagnostyki, ułatwiające rozwiązywanie problemów
Obsługa buforowania danych przy użyciu funkcji store and forward oraz datalogger
Bezproblemowa integracja z urządzeniami Moxa ioLogik /UPort w celu łatwego rozszerzenia interfejsów I/O i szeregowych
Wbudowana funkcja przetwarzania danych eliminująca konieczność programowania
Zakres temperatur pracy od -40 do 70°C
Dostępne modele LTE Cat.1 US, EU i APAC

Cena od 3 270,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Akcesoria
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

AIG-100

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
AIG-101-T-EU 2-portowa brama Modbus RTU/ASCII/TCP do MQTT/Azure/AWS, wbudowany moduł LTE Cat. 1	W magazynie	Gwarancja:		4 345,00 zł 5 344,35 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

AIG-101-T-EU

2-portowa brama Modbus RTU/ASCII/TCP do MQTT/Azure/AWS, wbudowany moduł LTE Cat. 1

Dostępność:

W magazynie

Cena netto:

4 345,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
AIG-101-T 2-portowa brama Modbus RTU/ASCII/TCP do MQTT/Azure/AWS	W magazynie	Gwarancja:		3 270,00 zł 4 022,10 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

AIG-101-T

2-portowa brama Modbus RTU/ASCII/TCP do MQTT/Azure/AWS

Dostępność:

W magazynie

Cena netto:

3 270,00 zł

Zaloguj się, aby poznać swoją cenę

Akcesoria

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
PWR-12150-EU-SA-T Zasilacz wtyczkowy, 12V/1,5A, temperatura pracy: -40 - +75 st. C.	W dostawie	Gwarancja:		173,00 zł 212,79 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

PWR-12150-EU-SA-T

Zasilacz wtyczkowy, 12V/1,5A, temperatura pracy: -40 - +75 st. C.

Dostępność: W dostawie

Cena netto:

173,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
PWR-12150-UK-SA-T Zasilacz AC/DC 12V@1,5A, temperatura pracy od - 40 to 75°C,UK	Na zamówienie	Gwarancja:		173,00 zł 212,79 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

PWR-12150-UK-SA-T

Zasilacz AC/DC 12V@1,5A, temperatura pracy od - 40 to 75°C,UK

Dostępność: Na zamówienie

Cena netto:

173,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

Wstęp

Bramki serii AIG-100 są bramkami IIoT klasy podstawowej, które łączą urządzenia Modbus RTU/ASCII/TCP z platformami chmurowymi i aplikacjami, takimi jak Azure, AWS i MQTT. AIG-100 jako Modbus master może zintegrować istniejące urządzenia Modbus z platformami chmurowymi, bez wysiłku zbierając i przesyłając dane do chmur Azure i AWS. Ponadto bramki obsługują również tryb Modbus TCP slave, umożliwiając jednoczesne przesyłanie danych do platformy chmurowej i lokalnego systemu SCADA.

Bezproblemowa rozbudowa interfejsów we/wy i szeregowych

Wraz ze wzrostem liczby lokalizacji terenowych wymagane są dodatkowe interfejsy I/O lub szeregowe do podłączenia urządzeń, takich jak czujniki, liczniki i falowniki, w celu gromadzenia i przetwarzania dużej ilości generowanych danych. Typowym podejściem jest instalacja zdalnych serwerów I/O i urządzeń w celu rozszerzenia interfejsów, ale wymagane ustawienia konfiguracyjne mogą być koszmarem dla większości użytkowników. Aby zapewnić niezwykle prosty proces konfiguracji rozszerzenia interfejsu, bramy AIG-100 mają lepszą integrację i są wyposażone w intuicyjny kreator, który może skonfigurować Moxa ioLogiks i UPorts za pomocą zaledwie kilku kliknięć.

Wbudowane gotowe do użycia funkcje wstępnego przetwarzania danych, nie wymagające kodowania

Systemy zarządzania energią gromadzą głównie dane dotyczące energii, takie jak średnia produkcja energii i efektywność energetyczna. Dane te są następnie wykorzystywane do wyświetlania warunków na miejscu, obserwowania trendów energetycznych i optymalizacji zużycia energii. Większość systemów brzegowych wymaga dodatkowego programowania do przetwarzania danych wymaganych przez system zarządzania energią. AIG-100 może wstępnie przetworzyć dane z urządzeń brzegowych i bezpośrednio wysłać znaczące dane do systemów zarządzania energią. Intuicyjny UI umożliwia łatwą konfigurację ustawień bramy IIoT w celu gromadzenia i przetwarzania danych.

Bezpieczny zdalny dostęp zmniejsza koszty konserwacji

AIG-100 jest dostarczany z potężnymi narzędziami do rozwiązywania problemów, które diagnozują problemy ze statusem protokołu oraz przechwytują i analizują pakiety ruchu, umożliwiając inżynierom zdalną identyfikację pierwotnej przyczyny problemów i szybkie przywrócenie działania. Narzędzia te zapewniają również bezpieczny zdalny dostęp do AIG-100, aby umożliwić inżynierom utrzymania ruchu bezpośredni dostęp do niego, oszczędzając wiele czasu i wysiłku oraz zmniejszając przestoje w systemach zarządzania energią.

Specyfikacja

Interfejs Ethernetu

Porty 10/100BaseT(X) (złącze RJ45)	2, automatyczne połączenie MDI/MDI-X
Ochrona izolacji magnetycznej	1,5 kV (wbudowany)

Funkcje oprogramowania Ethernet

Protokoły przemysłowe	Modbus TCP Klient (master) / serwer (slave) Generic MQTT Azure IoT Device AWS IoT Core
Opcje konfiguracji	Konsola internetowa (HTTP/HTTPS)
Zarządzanie czasem	GPS klienta NTP

Interfejs szeregowy

Liczba portów	2
Złącze	Samiec DB9
Standardy szeregowe	RS-232/422/485
Szybkość transmisji	300 b/s do 921,6 kb/s
Bity danych	7, 8
Parytet	Brak, parzyste, nieparzyste, spacja, znak
Stop Bits	1, 2
Kontrola przepływu	RTS/CTS

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Dane+, Dane-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND

Interfejs komórkowy

Standardy komórkowe	LTE kat. 1
Złącza anten komórkowych	SMA x 2
Format karty SIM	nano SIM
Liczba kart SIM	2
Złącza anteny GPS	SMA x 1
Opcje pasma	Model amerykański: LTE Pasma: pasmo 2 (1900 MHz) / pasmo 4 (1700 MHz) / pasmo 5 (850 MHz) / pasmo 12 (700 MHz) / pasmo 13 (700 MHz) / pasmo 14 (700 MHz) / pasmo 66 (1700 MHz) / Pasmo 71 (600 MHz) Pasma UMTS: 2 (1900 MHz) / Pasmo 4 (1700 MHz) / Pasmo 5 (850 MHz) Atest operatora: Verizon, AT&TEU Model: LTE Pasma: Pasmo 1 (2100 MHz) / Pasmo 3 (1800 MHz) / Pasmo 7 (2600 MHz) / Pasmo 8 (900 MHz) / Pasmo 20 (800 MHz) / Pasmo 28 (700 MHz) Pasma UMTS: Pasmo 1 (2100 MHz) / Pasmo 3 (1800 MHz) ) Pasmo 8 (900 MHz) Model AP: LTE Pasma: Pasmo 1 (2100 MHz) / Pasmo 3 (1800 MHz) / Pasmo 5 (850 MHz) / Pasmo 8 (900 MHz) / Pasmo 28 (700 MHz) Pasma UMTS: Pasmo 1 (2100 MHz) / Pasmo 5 (850 MHz) / Pasmo 8 (900 MHz)

Funkcje oprogramowania szeregowego

Protokoły przemysłowe

Moduł główny Modbus RTU/ASCII

Modbus RTU/ASCII

Tryb	Gospodarz
Obsługiwane funkcje	1, 2, 3, 4, 5, 6, 15, 16, 23
Maks. Liczba poleceń	256 na port

ModbusTCP

Tryb	Server (Slave) Client (Master)
Wspierane funkcje	1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. połączeń z klientem	4
Max. No. połączeń z serwerem	64
Max. No. komend	1500

Generic MQTT Client

Wspierana wersja	v3.1.1 v3.1
Poziomy QoS	0, 1, 2
Metody uwierzytelniania	Nazwa użytkownika i hasło
Secure Transmission	TLS 1.0 TLS 1.1 TLS 1.2
Native Capabilities	Keep Alive Retain Message Clean Session Will and Testament
Moxa Functions	Store and Forward Custom Payload Remote API Invocation

Azure IoT Device

Obsługiwane protokoły połączeń	MQTT MQTT over WebSockets AMQP AMQP over WebSockets
Metody uwierzytelniania	Symmetric Key X.509 Certificate
Azure Direct Methods	Reboot Software Upgrade Remote API Invocation
Moxa Functions	Store and Forward Custom Payload

AWS IoT Core

QoS Levels	0,1
Authentication Methods	X.509 Certificate Private Key Trusted Root CA
Native Capabilities	Keep Alive
Moxa Functions	Store and Forward Custom Payload
Commands Invokable Via Jobs	Reboot Software Upgrade Remote API Invocation

Pamięć

microSD Slot

Do 32 GB (kompatybilny z SD 2.0) Maks. Liczba obsługiwanych znaczników: 1500

Parametry zasilania

Napięcie wejściowe	9 do 36 VDC
Złącze zasilania	Przykręcany terminal Euroblock

Właściwości fizyczne

Wymiary	128.5 x 89.1 x 41 mm (5.06 x 3.51 x 1.61 in)
Obudowa	Metal
Instalacja	Montaż na szynie DIN Montaż na ścianie (z opcjonalnym zestawem)
Waga	AIG-101-T: 492 g (1,08 lb) AIG-101-T-AP/EU/US: 512 g (1,13 lb)

Ograniczenia środowiskowe

Wilgotność względna otoczenia	5 to 95% (bez kondensacji)
Temp.pracy	-40 to 70°C (-40 to 158°F)
Temp.przechowywania	-40 to 85°C (-40 to 185°F)

Standardy i certyfikaty

EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Bezpieczeństwo	IEC 62368-1 UL 62368-1 EN 62368-1
Wstrząsy	IEC 60068-2-27
Wibracje	IEC 60068-2-64 5 Grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)
Standardy komórkowe	EN 303 413 (GPS) EN 301 908-1 (WCDMA/LTE) EN 301 908-2/-13 (WCDMA/LTE) EN 301 489-1/-19 EN 301 489-1/-52 EN 62311
Częstotliwość radiowa	FCC PTCRB RCM
Carrier Approvals	Verizon AT&T Note: Approval pending from AT&T.
Produkt ekologiczny	RoHS, CRoHS, WEEE

MTBF

Czas	566,458 hrs
Normy	Telcordia SR332

Gwarancja

Okres gwarancji	5 lat
Szczegóły	See www.moxa.com/warranty
