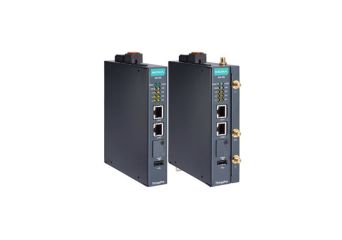

AIG-302

Zaawansowane bramy IIoT z dwurdzeniowym procesorem ARM® Cortex™-A7 1 GHz, oprogramowaniem Azure IoT Edge, temperaturą pracy od -40 do 70°C

Producent: MOXA

Obsługuje ogólny klient MQTT, umożliwiający połączenia MQTT za pomocą wbudowanych SDK urządzeń dostosowanych do integracji z chmurą Azure
Obsługuje klienta Modbus RTU/ASCII/TCP
Obsługuje serwer Modbus TCP
Obsługuje Azure IoT Edge
Wbudowane narzędzie do monitorowania ruchu sieciowego i diagnostyki ułatwiające rozwiązywanie problemów
Zapewnia solidną funkcję OTA, aby zapobiec awarii systemu podczas aktualizacji oprogramowania
Wyposażony w bezpieczne uruchamianie, aby zapobiec atakom złośliwego oprogramowania
Zakres temperatur pracy od -40 do 70°C
Dostępne modele LTE Cat. 4 dla USA, Europy i regionu Azji i Pacyfiku

Cena od 4 734,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

AIG-302

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
AIG-302-T-AZU-LX Zaawansowana brama IIoT z dwurdzeniowym procesorem ARM Cortex-A7 1 GHz, oprogramowanie Azure IoT Edge, temperatura pracy od -40 do 85°C	Na zamówienie	Gwarancja:		4 734,00 zł 5 822,82 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

AIG-302-T-AZU-LX

Zaawansowana brama IIoT z dwurdzeniowym procesorem ARM Cortex-A7 1 GHz, oprogramowanie Azure IoT Edge, temperatura pracy od -40 do 85°C

Dostępność: Na zamówienie

Cena netto:

4 734,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
AIG-302-T-EU-AZU-LX Zaawansowana brama IIoT z dwurdzeniowym procesorem ARM Cortex-A7 1 GHz, oprogramowanie Azure IoT Edge, temperatura pracy od -40 do 70°C, preinstalowany moduł LTE dla regionu Europy	Na zamówienie	Gwarancja:		6 998,00 zł 8 607,54 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

AIG-302-T-EU-AZU-LX

Zaawansowana brama IIoT z dwurdzeniowym procesorem ARM Cortex-A7 1 GHz, oprogramowanie Azure IoT Edge, temperatura pracy od -40 do 70°C, preinstalowany moduł LTE dla regionu Europy

Dostępność: Na zamówienie

Cena netto:

6 998,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

Wprowadzenie

Seria zaawansowanych bram IIoT AIG-302 łączy urządzenia Modbus RTU/ASCII/TCP z chmurami takimi jak Azure oraz platformą MQTT. Bramy obsługują tryb serwera Modbus TCP, umożliwiając jednoczesną transmisję danych do platformy w chmurze i lokalnego systemu SCADA.

Zwiększ możliwości Edge Computing dzięki Azure IoT Edge

AIG-302 wspiera Azure IoT Edge, przynosząc wiele korzyści, w tym zdolności do obliczeń na krawędzi, zmniejszone koszty przepustowości, elastyczność i skalowalność, bezproblemową integrację z usługami Azure oraz łatwość zarządzania i aktualizacji. Konkretne zastosowanie przetwarzania danych lokalnie przez AIG-302 nie tylko oferuje szybką odpowiedź i niskie opóźnienia, ale także skutecznie redukuje wykorzystanie sieci, obniżając tym samym koszty. Dodatkowo, modułowa konstrukcja AIG-302 wspierająca Azure IoT Edge sprawia, że system jest zarówno elastyczny, jak i łatwo rozbudowywalny. Równocześnie, bezproblemowa integracja z usługami w chmurze Azure pozwala na bezproblemowe rozszerzenie zdolności na krawędzi.

Wbudowane gotowe funkcje przetwarzania danych, bez konieczności kodowania

Systemy zarządzania energią często zbierają dane takie jak średnia moc generacji i efektywność energetyczna. Dane te są następnie wykorzystywane do wyświetlania na miejscu, obserwacji trendów energetycznych oraz optymalizacji zużycia energii. Większość systemów zarządzania energią wymaga znaczących danych, więc bramy na miejscu przetwarzają dane zebrane z wyprzedzeniem. W niektórych przypadkach konieczne jest wykonanie działań w krótkim czasie po przetworzeniu zebranych danych. Seria AIG-302 posiada wbudowany intuicyjny interfejs użytkownika, który umożliwia łatwą obsługę danych.

Zdalny dostęp zapewniający bezpieczeństwo zmniejsza koszty utrzymania

AIG-302 wyposażona jest w potężne narzędzia diagnostyczne do rozwiązywania problemów ze statusami protokołów i przechwytywania oraz analizowania pakietów danych, co umożliwia inżynierom zdalne identyfikowanie przyczyn problemów i szybkie przywracanie normalnej pracy. Ponadto, seria AIG-302 zapewnia bezpieczny zdalny dostęp, pozwalając na oszczędność czasu i wysiłku oraz zmniejszenie przestojów w systemach zarządzania energią.

Dashboard bezpieczeństwa do wykrywania problemów z bezpieczeństwem

Dashboard bezpieczeństwa wykorzystuje skanowanie urządzeń do identyfikacji potencjalnych zagrożeń cyberbezpieczeństwa z różnych kątów, takich jak zarządzanie ustawieniami konta, monitorowanie aplikacji, monitorowanie zasobów aplikacji, monitorowanie certyfikatów produktu, wysyłanie powiadomień serwisowych i sprawdzanie statusu systemu. Po wykryciu zagrożeń zalecane jest wdrożenie planu rozwiązania problemów.

Wygląd

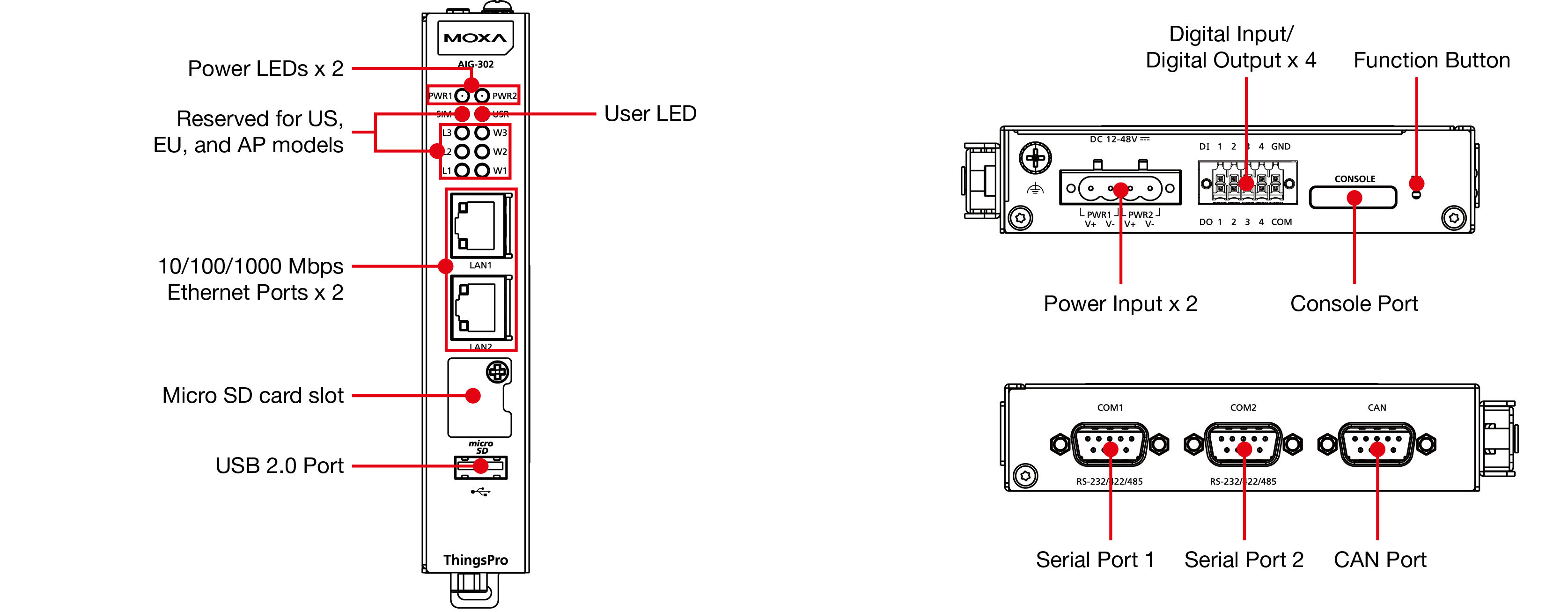

AIG-302-T-AZU-LX

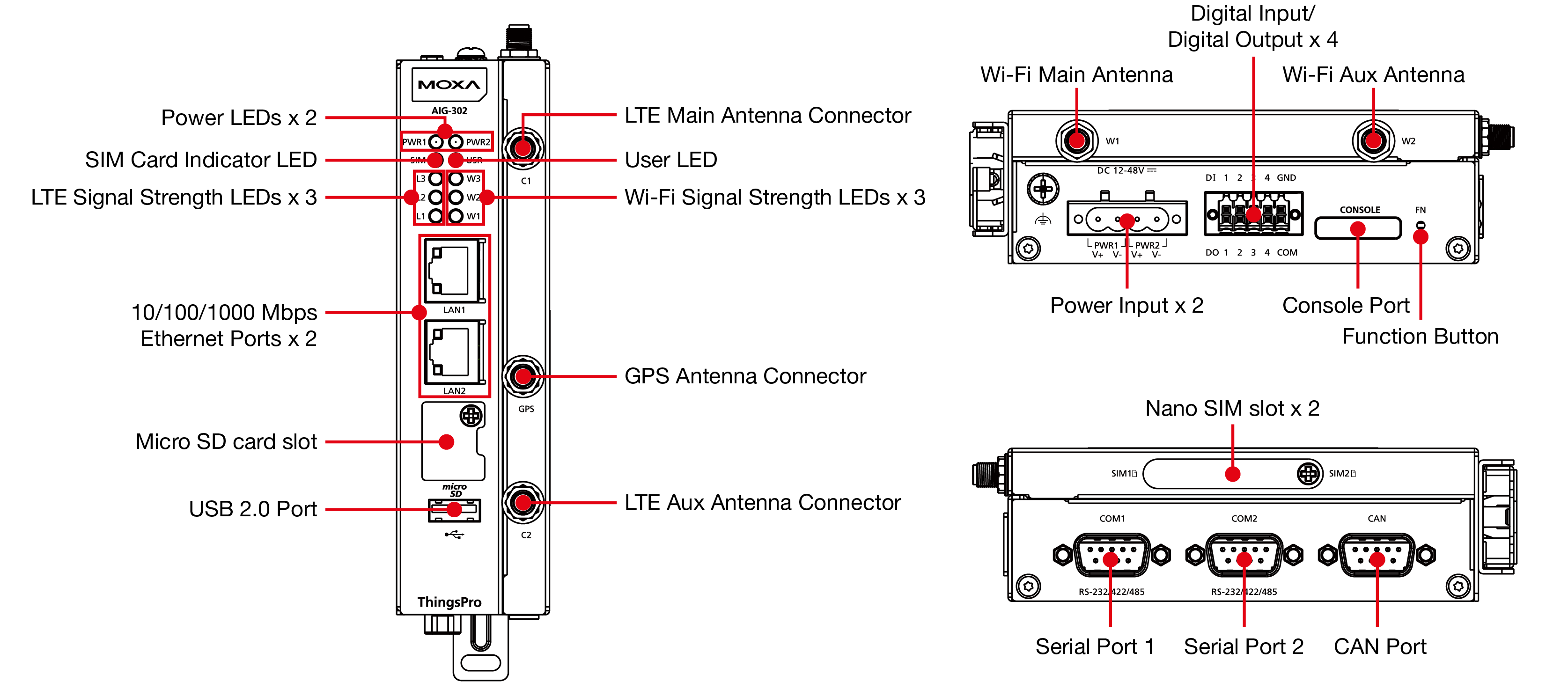

AIG-301 US, EU, AP, i modele CN

Specyfikacja

Komputer

Procesor	Dwurdzeniowy 1 GHz Armv7 Cortex-A7
DRAM	2 GB DDR3L
Pamięć zainstalowana	32 GB eMMC
Zainstalowany system operacyjny	Moxa Industrial Linux (Debian 11, kernel 5.10.x)
Liczba obsługiwanych tagów	3000

Interfejsy

TPM	TPM v2.0
USB 2.0	USB 2.0 hosts x 1, złącza typu A
Złącze anteny Wi-Fi	RP-SMA x 2 (z wyłączeniem AIG-302-T-AZU-LX)
Złącze anteny komórkowej	SMA x 2 (z wyłączeniem AIG-302-T-AZU-LX)
Złącze anteny GPS	SMA x 1 (z wyłączeniem AIG-302-T-AZU-LX)
Gniazda rozszerzeń	mPCIe slots x 1 (z wyłączeniem AIG-302-T-AZU-LX)
Przyciski	Reset, Reset do ustawień fabrycznych
Wejście cyfrowe	DIs x 4
Wyjście cyfrowe	DOs x 4
Liczba kart SIM	2
Format SIM	Nano (z wyłączeniem AIG-302-T-AZU-LX)

Interfejsy Ethernet

Optoizolacja	1,5 kV (wbudowana)
Porty 10/100/1000BaseT(X) (złącze RJ45)	2

Interfejs Ethernet

Ochrona izolacji magnetycznej	1,5 kV (wbudowana)
Porty 10/100/1000BaseT(X) (złącze RJ45)	2

Funkcje oprogramowania Ethernet

Protokoły przemysłowe	Modbus TCP Client/Server
	Generic MQTT
	Azure IoT Device
	Azure IoT Edge
Opcje konfiguracji	Web Console (HTTP/HTTPS)
Opcje konfiguracji	AIQ QuickON
Zarządzanie czasem	NTP Server/Client
Zarządzanie czasem	GPS
Bezpieczeństwo	OpenVPN Client
	SSH
	HTTPS/SSL
	TLS
	Firewall

Interfejs szeregowy

Port konsoli	1 x 4-pin header
Liczba portów	2
Złącze	DB9 męskie
Prędkość transmisji	300 bps do 921.6 kbps
Bity danych	7, 8
Kontrola przepływu	ADDC (automatyczna kontrola kierunku danych) dla RS-485, RTS/CTS, XON/XOFF
Parzystość	None, Even, Odd, Space, Mark
Bity stopu	1, 2

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND

Funkcje oprogramowania szeregowego

Protokoły przemysłowe

Modbus RTU/ASCII Master

Interfejs CAN

Liczba portów	1
Złącze	DB9 męskie
Prędkość transmisji	10 to 1000 kbps
Protokoły przemysłowe	CAN 2.0A, CAN 2.0B
Sygnały	CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
Izolacja	2 kV (wbudowana)

Wejścia cyfrowe

Złącze	Spring-type Euroblock terminal
Typ sensora	Wet contact (NPN), Dry contact
Suchy kontakt	Off: open, On: short to GND
Mokry kontakt (DI do COM)	On: 10 to 30 VDC, Off: 0 to 3 VDC
Izolacja	3 kV DC

Wyjścia cyfrowe

Złącze	Spring-type Euroblock terminal
Prąd znamionowy	200 mA na kanał
Typ I/O	Sink
Napięcie	24 VDC, nominal, open collector to 30 VDC

Interfejs komórkowy

Standardy komórkowe	LTE Cat. 4
Opcje pasma (USA)	LTE Band 2/1900 MHz, LTE Band 4/1700 MHz, LTE Band 5/850 MHz, LTE Band 12/700 MHz, LTE Band 13/700 MHz, LTE Band 14/700 MHz, LTE Band 17/700 MHz, LTE Band 25/1900 MHz, LTE Band 26/850 MHz, LTE Band 66/1700 MHz, LTE Band 71/600 MHz, UMTS/HSPA 850 MHz, 1900 MHz, Carrier Approval: Verizon, AT&T
Opcje pasma (UE)	LTE Band 1/2100 MHz, LTE Band 3/1800 MHz, LTE Band 7/2600 MHz, LTE Band 8/900 MHz, LTE Band 20/800 MHz, LTE Band 28/700 MHz, LTE Band 38/2600 MHz, LTE Band 40/2300 MHz, LTE Band 41/2500 MHz, UMTS/HSPA 900 MHz, 2100 MHz
Opcje pasma (APAC)	LTE Band 1/2100 MHz, LTE Band 3/1800 MHz, LTE Band 5/850 MHz, LTE Band 8/900 MHz, LTE Band 9/1700 MHz, LTE Band 18/850 MHz, LTE Band 19/850 MHz, LTE Band 21/1500 MHz, LTE Band 28/700 MHz, LTE Band 38/2600 MHz, LTE Band 39/1900 MHz, LTE Band 40/2300 MHz, LTE Band 41/2500 MHz, UMTS/HSPA 850 MHz, 900 MHz, 2100 MHz

Interfejs GPS

Typy odbiorników	GPS/GLONASS/BeiDou/Galileo/QZSS
Dokładność	2,0 m
Nabywanie sygnału	-147 dBm
Czułość	Cold starts: -145 dBm, Tracking: -160 dBm

Wskaźniki LED

System	Power x 2, User x 1, Wskaźnik karty SIM x 1
LAN	2 na port (10/100/1000 Mbps)
Siła sygnału bezprzewodowego	Cellular/Wi-Fi x 6

Azure IoT Edge

Wspierane wersje	v1.4.20
Metody uwierzytelniania	Manual / Connection String, DPS / Symmetric Encryption, DPS / X.509 Certificate, DPS / TPM
Metody bezpośrednie Azure	Reboot, Software Upgrade, Remote API Invocation
Moduł bliźniaczy Azure	Device Configuration
Funkcje Moxa	Custom Payload, Message Group

Generic MQTT Client

Wspierane wersje	v3.1.1, v3.1
Poziomy QoS	0, 1, 2
Metody uwierzytelniania	Nazwa użytkownika i hasło
Bezpieczna transmisja	TLS 1.0, TLS 1.1, TLS 1.2
Funkcje dodatkowe	Keep Alive, Retain Message, Clean Session, Will and Testament
Funkcje Moxa	Store and Forward, Custom Payload, Remote API Invocation

Azure IoT Device

Obsługiwane protokoły połączeń	MQTT, MQTT over WebSockets, AMQP, AMQP over WebSockets
Metody uwierzytelniania	Symmetric Key, X.509 Certificate
Metody bezpośrednie Azure	Reboot, Software Upgrade, Remote API Invocation

AWS IoT Core

Poziomy QoS	0, 1
Metody uwierzytelniania	X.509 Certificate, Private Key, Trusted Root CA
Funkcje dodatkowe	Keep Alive
Funkcje Moxa	Store and Forward, Custom Payload
Polecenia wykonywalne przez zadania	Reboot, Software Upgrade, Remote API Invocation

Modbus RTU/ASCII

Tryb	Client
Obsługiwane funkcje	1, 2, 3, 4, 5, 6, 15, 16, 23
Maks. liczba poleceń	256 na port
Maks. liczba podłączonych urządzeń	62

Modbus TCP

Tryb	Client/Server
Obsługiwane funkcje	1, 2, 3, 4, 5, 6, 15, 16, 23
Maks. liczba połączeń serwera	64
Maks. liczba połączeń klienta	4
Maks. liczba poleceń	3000

Prametry zasilania

Liczba wejść zasilania	Redundant dual inputs
Napięcie wejściowe	12 do 48 VDC
Złącze zasilania	4-pin terminal block
Pobór mocy	12 W
Prąd wejściowy	1 A @ 12 VDC

Niezawodność

Automatyczny restart

External WDT (watchdog timer)

Chrakterystyka fizyczne

Obudowa	Metal, SECC
Montaż	Montaż na szynie DIN, Montaż na ścianie (opcjonalny zestaw)
Klasa ochrony	IP30
Waga	AIG-302-T-AZU-LX: 560 g (1.23 lb), Wszystkie inne modele: 750 g (1.65 lb)
Wymiary	AIG-302-T-AZU-LX: 141.5 x 120 x 27 mm (5.7 x 4.72 x 1.06 in), Wszystkie inne modele: 141.5 x 120 x 39 mm (5.7 x 4.72 x 1.54 in)

Granice środowiskowe

Zakres temperatur pracy	AIG-302-T-AZU-LX: -40 do 85°C (-40 do 185°F), Wszystkie inne modele: -40 do 70°C (-40 do 158°F)
Zakres temperatur przechowywania	-40 do 85°C (-40 do 185°F)
Wilgotność względna	5 do 95% (bez kondensacji)
Odporność na wstrząsy	IEC 60068-2-27
Odporność na wibracje	2 G rms @ IEC 60068-2-64, random wave, 5 do 500 Hz, 1 hr per axis (bez podłączonych urządzeń USB)

Normy i certyfikacje

EMC	EN 55032/35, EN 61000-6-2/6-4
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact 4 kV Air 8 kV, IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV Signal: 1 kV, IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Bezpieczeństwo	UL 62368-1, EN 62368-1
Radio	NCC, KC, RCM
Zatwierdzenia operatorów	AT&T, Verizon, PTCRB
RED	EN 301 489-1/-19/-52, EN 301 908, EN 300 113, EN 62311
Produkt ekologiczny	RoHS, CRoHS, WEEE
Strefy zagrożenia	Class I Division 2, ATEX

MTBF

Czas	AIG-302-T-AZU-LX: 1,772,745, Wszystkie inne modele: 1,403,998
Standardy	Telcordia (Bellcore) Standard TR/SR

Gwarancja

Okres gwarancji	5 lat
Szczegóły	Zobacz www.moxa.com/warranty

Zawartość opakowania

Urządzenie	1 x AIG-302 Series advanced IIoT gateway
Kabel	1 x terminal block to power jack converter
Zestaw montażowy	1 x DIN-rail kit
Dokumentacja	1 x quick installation guide, 1 x karta gwarancyjna
