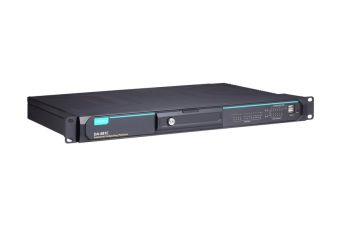

DA-681C

Procesor Intel Intel® Core™ 7. generacji, IEC-61850, komputery w obudowie rack 1U z 6 portami Gigabit Ethernet, 12 izolowanymi portami szeregowymi

Producent: MOXA

Zgodność z normami IEC 61850-3, IEEE 1613 i IEC 60255 dla systemów automatyki podstacji energetycznych
Zgodność z normą EN 50121-4 dla zastosowań w kolejnictwie.
Procesor Intel® Core™ 7. generacji
Gniazdo pamięci DDR4; do 32 GB pojemności
Redundantne zasilanie (100 do 240 VAC/VDC)

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 3 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania
Polecane produkty

DA-681C

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-681C-KL1-H-T x86 1U Intel Celeron 3965U, pojedyncze zasilanie 100 do 240 VAC/VDC, temp. -40 do 70°C, bez pamięci RAM/SSD/OS	Na zamówienie	Gwarancja:

DA-681C-KL1-H-T

x86 1U Intel Celeron 3965U, pojedyncze zasilanie 100 do 240 VAC/VDC, temp. -40 do 70°C, bez pamięci RAM/SSD/OS

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-681C-KL1-HH-T x86 1U Intel Celeron 3965U, podwójne zasilanie 100 do 240 VAC/VDC, temp. -40 do 70°C, bez pamięci RAM/SSD/OS	Na zamówienie	Gwarancja:

DA-681C-KL1-HH-T

x86 1U Intel Celeron 3965U, podwójne zasilanie 100 do 240 VAC/VDC, temp. -40 do 70°C, bez pamięci RAM/SSD/OS

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-681C-KL3-HH-T x86 1U Intel Core i3-7100U, podwójne zasilanie 100 do 240 VAC/VDC, temp. -40 do 70°C, bez pamięci RAM/SSD/OS	Na zamówienie	Gwarancja:

DA-681C-KL3-HH-T

x86 1U Intel Core i3-7100U, podwójne zasilanie 100 do 240 VAC/VDC, temp. -40 do 70°C, bez pamięci RAM/SSD/OS

Dostępność: Na zamówienie

Opis

Komputer DA-681C jest zbudowany wokół procesora Intel® Celeron® lub Intel® Core™ i3 i jest wyposażony w dwa porty wyświetlania (2 x HDMI), 5 portów USB, 6 portów Gigabit LAN, dwa porty szeregowe 3-in -1 RS-232/422/485, 10 portów szeregowych RS-485, 6 cyfrowych portów wejściowych i 2 cyfrowe porty wyjściowe. Dodatkowo, jedno gniazdo 2,5" HDD/SSD i jedno gniazdo mSATA są dołączone, aby umożliwić rozszerzenie pamięci masowej dla aplikacji przemysłowych, które wymagają dużej przestrzeni dyskowej do akwizycji danych brzegowych.

Dzięki zgodności z normami IEC 61850-3 i IEEE 1613, DA-681C z pewnością zapewni stabilne i niezawodne działanie systemu w aplikacjach energetycznych. Zgodność z normą EN 50121-4 potwierdza, że DA-681C może zapewnić stabilne i niezawodne działanie systemu w aplikacjach przytorowych, takich jak systemy SCADA stacji, zapobieganie katastrofom przytorowym, zasilanie trakcji oraz systemy sygnalizacji i bezpieczeństwa, aby zapewnić zintegrowany widok inteligentnej konfiguracji kolejowej.

Specyfikacja

Komputer

Procesor	Procesor Intel® Core™ i3-7100U (pamięć podręczna 2 MB, 2,4 GHz) Procesor Intel® Celeron® 3965U (pamięć podręczna 2 MB, 2,2 GHz)
Gniazdo pamięci systemowej	Gniazdo SODIMM DDR4 x 2
DRAM	maks. 32 GB pojemność (SODIMM x 2, każdy obsługujący 2400 MHz i maksymalnie 16 GB na moduł)
Kontroler grafiki	Karta graficzna Intel® HD 630
Gniazdo pamięci	2,5-calowe gniazda HDD/SSD x 1 Gniazda mSATA x 1
Obsługiwany system operacyjny	Windows 10 Embedded IoT Ent 2019 LTSC 64-bit Linux Debian 9 Uwaga: system operacyjny dostępny przez CTOS

Interfejs komputera

USB 2.0	Hosty USB 2.0 x 3, złącza typu A 2 porty na przednim panelu, 1 port wewnątrz komputera
USB 3.0	Hosty USB 3.0 x 3, złącza typu A 3 porty na tylnym panelu
Wyjście wideo	HDMI x 2, złącze HDMI (typ A)
Porty szeregowe	Porty RS-232/422/485 x 2, wybierane programowo (męski DB9) Porty RS-485 x 10, wybierane programowo (blok zacisków)
Porty Ethernetowe	Automatyczne wykrywanie portów 10/100/1000 Mb/s (złącze RJ45) x 6

Wejścia cyfrowe

Złącze	Przykręcany zacisk Euroblock
Tryb we/wy	DI
Izolacja	3k V DC
Typ czujnika	Kontakt suchy Kontakt mokry (NPN)
Suchy kontakt	Logika 0: Blisko GND Logika 1: Otwarty
Mokry kontakt (COM do DI)	Logiczne 0: 10 do 30 VDC Logiczne 1: 0 do 3 VDC

Wyjścia cyfrowe

Złącze	Przykręcany zacisk Euroblock
Aktualna ocena	200 mA na kanał
Typ we/wy	Zlew
Napięcie	0 do 30 V prądu stałego
Izolacja	3 kV DC

Wskaźniki LED

System	Programowalne x 8 Przechowywanie x 1 Zasilanie x 1
LAN	2 na port (10/100/1000 Mb/s)
Seryjny	2 na port (Tx, Rx)

Interfejs szeregowy

Szybkość transmisji	50 b/s do 115,2 kb/s
Złącze	Blok zacisków
ESD	8 kV (poziom 4)
Izolacja	2kV
Standardy szeregowe	RS-232/422/485
Wzrost	2kV

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Dane+, Dane-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND

Parametry mocy

Prąd wejściowy	100 do 240 V AC, 50/60 Hz, 1,6 A (maks.) 100 do 240 V DC, 0,8 A (maks.)
Przycisk zasilania	Przycisk resetowania (panel przedni) ON/OFF (panel tylny)

Charakterystyka fizyczna

Obudowa	Metal
Wymiary (bez uszu)	440 x 316 x 44 mm (17.32 x 12.44 x 1.73 in)
Waga	9,000 g (21.82 lb)
Instalacja	19-inch rack mounting

Ograniczenia środowiskowe

Temp.pracy	-40 to 70°C (-40 to 158°F)
Temp.przechowywania	-40 to 85°C (-40 to 185°F)
Wilgotność względna otoczenia	5 to 95% (non-condensing)

Standardy i certyfikaty

EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8: 20 A/m IEC 61000-4-11
Podstacja energetyczna	IEC 61850-3 IEEE 1613
Przekaźnik zabezpieczający	IEC 60255
Wstrząsy	IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2
Bezpieczeństwo	UL 62368-1

Deklaracje

Produkt ekologiczny

RoHS, CRoHS, WEEE

MTBF

Czas	285,419 hrs
Standardy	Telcordia SR332

Gwarancja

Okres gwarancji	3 lata
Szczegóły	See www.moxa.com/warranty
