DA-720-DPP

Komputer x86 do szafy Rack 2U 19", 14x gigabit Ethernet, 6. generacja Intel® Core™ i7 CPU

Producent: MOXA

Zgodny z IEC 61850-3, IEEE 1613, i IEC 60255, standardami automatyki na stacjach energetycznych
Zgodność z EN 50121-4, standardem infrastruktury kolejowej
6. genereacja Intel® Core™ i7/i5 (Skylake)
2 wbudowane sloty na pamięć RAM DDR4
1 dysk mSATA na system, oraz 1 SATA III na zwiększenie pamięci masowej
14 portów gigabit Ethernet
2 sloty PCIe na dodatkowe karty
2 porty USB 3.0 na nowoczesne peryferia
2 izolowane porty RS-232/422/485
Debian 8 Linux (Na żądanie Windows 10)
Wspiera napięcia zasilające z zakresu od 110 do 240 VDC i od 100 do 240 VAC

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 4 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Akcesoria
Opis
Specyfikacja
Pliki do pobrania
Polecane produkty

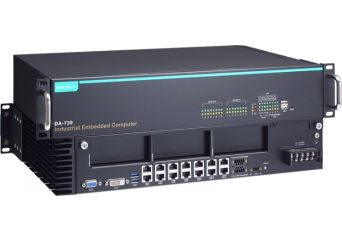

DA-720 to komputer x86 montowany w szafie RACK

DA-720-DPP

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-720-C5-DPP Komputer do szafy Rack 19" Core i5-6300U, 2.4 GHz, dual-core, bez mSATA/RAM/OS, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, IEC 61850-3, temp. pracy od -25 do 55°C	Na zamówienie	Gwarancja:

DA-720-C5-DPP

Komputer do szafy Rack 19" Core i5-6300U, 2.4 GHz, dual-core, bez mSATA/RAM/OS, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, IEC 61850-3, temp. pracy od -25 do 55°C

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-720-C5-DPP-LX Komputer do szafy Rack 19" Core i5-6300U, 2.4 GHz, dual-core, 8G mSATA, 4G RAM, Linux Debian 8 64-bit, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, IEC 61850-3, temp. pracy od -25 do 55°C	Na zamówienie	Gwarancja:

DA-720-C5-DPP-LX

Komputer do szafy Rack 19" Core i5-6300U, 2.4 GHz, dual-core, 8G mSATA, 4G RAM, Linux Debian 8 64-bit, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, IEC 61850-3, temp. pracy od -25 do 55°C

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-720-C7-DPP Komputer do szafy Rack 19" Core i7-6600U, 2.6 GHz, dual-core, bez mSATA/RAM/OS, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, z IEC 61850-3, temp. pracy od -25 do 55°C	Na zamówienie	Gwarancja:

DA-720-C7-DPP

Komputer do szafy Rack 19" Core i7-6600U, 2.6 GHz, dual-core, bez mSATA/RAM/OS, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, z IEC 61850-3, temp. pracy od -25 do 55°C

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-720-C7-DPP-LX Komputer do szafy Rack 19" Core i7-6600U, 2.6 GHz, dual-core, 8G mSATA, 4G RAM, Linux Debian 8 64-bit, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, IEC 61850-3, temp. pracy od -25 do 55°C	Na zamówienie	Gwarancja:

DA-720-C7-DPP-LX

Komputer do szafy Rack 19" Core i7-6600U, 2.6 GHz, dual-core, 8G mSATA, 4G RAM, Linux Debian 8 64-bit, 14 gigabit Ethernet, 2 izolowane porty RS-232/422/485, 2 sloty PCIe, VGA x 1, DVI-D x 1, USB x 4, IEC 61850-3, temp. pracy od -25 do 55°C

Dostępność: Na zamówienie

Akcesoria

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
DA-720 HDD Kit Zestaw do montażu HDD	Na zamówienie	Gwarancja:

DA-720 HDD Kit

Zestaw do montażu HDD

Dostępność: Na zamówienie

Opis

Komputery serii DA-720-DPP to platformy x86 z 14 gigabitowymi portami Ethernet, 2 izolowanymi portami szeregowymi RS-232/422/485, portami USB, VGA i 2 portami PCIe na moduły rozszerzeń. DA-720-DPP jest dostarczany w standardowej, 19-calowej obudowie o pojemności 2U, wyposażonej w solidną obudowę, przeznaczone do specjalistycznych aplikacji automatyki przemysłowej, w tym do podstacji elektroenergetycznych, kolejowych, i automatyki budynkowej.

Zgodność z normą IEC-61850-3 i IEEE 1613 sprawia, że DA-720-DPP zapewnia stabilną i niezawodną pracę systemu w zastosowaniach energetycznych. DA-720-DPP spełnia również normy IEC 60255, które obejmują ochronę przekaźników elektrycznych w inteligentnej stacji energetycznej. IEC 60255 jest jednym z najbardziej powszechnie stosowanych standardów do testowania przekaźników i urządzeń zabezpieczających, a zgodność z normą zapewnia, że DA-720-DPP będzie pracować niezawodnie i bez zakłóceń z urządzeniami IED w ramach niezawodnego systemu automatyki podstacji.

Zgodność z normą EN 50121-4 potwierdza, że DA-720-DPP może zapewnić stabilne i niezawodne działanie systemu w zastosowaniach kolejowych. W stacji ISCS (Integrated Monitoring Control System) oraz systemach kontroli i monitorowania wzdłuż torów potrzebny jest wydajny procesor do oprogramowania SCADA i kontrolowania zasilania trakcji. Rozszerzalne interfejsy szeregowe i 14 gigabitowe porty Ethernet umożliwiają integrację podsystemów stacji, w tym AFC, PAS, PSD i FAS na jednej platformie. Do zastosowań wzdłuż trakcji można również zintegrować ochronę przed wypadkiem, zasilanie trakcji oraz systemy sygnalizacji i bezpieczeństwa, aby zapewnić pełny wgląd do infrastruktury smart rail.

DA-720-DPP jest wyposażony w jedną z dwóch różnych opcji procesora i modele bez pamięci RAM, systemu i mSATA, które umożliwiają projektantom dostosować komputer zgodnie ze swoimi specyficznymi wymaganiami. Tak szeroki wybór opcji jest szczególnie mile widziany przy projektowaniu indywidualnych rozwiązań przemysłowych.

DA-720-DPP jest wyposażony w 2 porty PCIe dla modułów rozszerzeń, w tym 8-portowy moduł RS-232/422/485 oraz 4-portowe i 8-portowe moduły 10/100/1000 Mbps LAN. Komputery DA-720-DPP mogą obsługiwać do 22 gigabitowych portów LAN oraz 10 portów szeregowych lub 14 gigabitowych portów LAN i 18 portów szeregowych, dzięki czemu DA-720-DPP jest idealnym rozwiązaniem dla szerokiej gamy zastosowań automatyki przemysłowej.
Funkcja Smart Recovery
Funkcja Smart Recovery firmy DA-720-DPP minimalizuje przestoje, ułatwiając odzyskiwanie danych po awarii systemu operacyjnego. Użytkownicy którzy są ekspertami w konkretnym rynku wertykalnym, mogą nie mieć wystarczającej wiedzy na temat komputerów, aby wiedzieć, jak rozwiązać problemy z systemem operacyjnym. Moxa Smart Recovery ™ jest zautomatyzowaną funkcją odzyskiwania kopi zapasowej na poziomie BIOS, która umożliwia inżynierom automatyczne uruchamianie odzyskiwania systemu operacyjnego w celu zminimalizowania przestojów.
Proactive Monitoring Function – funkcja proaktywnego monitorowania
Monitorowanie Proaktywne Moxa to niewielki, przyjazny dla użytkownika, łatwy w obsłudze program narzędziowy, który umożliwia użytkownikom śledzenie wielu parametrów systemu. Użytkownicy mogą wyświetlać bieżące wartości parametrów dla tych kluczowych elementów po prostu klikając na ikony odpowiadające parametrom w interfejsie użytkownika. Do monitorowania najważniejszych części komputera wykorzystywane są określone przez użytkownika kluczowe wskaźniki efektywności (KPI). Alarmy wizualne i/lub dźwiękowe są wyzwalane automatycznie za pośrednictwem przekaźników i trapów SNMP, gdy dane wskaźniki KPI przekraczają ustalone wartości progowe. Dzięki temu operatorzy mogą uniknąć przestojów systemu poprzez wcześniejsze zaplanowanie zadań prewencyjnych.

Specyfikacja

Komputer

Procesor	Procesory 6. generacji "Skylake (BGAl) • Core i5-6300U, 2.4 GHz, dual-core CPU • Core i7-6600U, 2.6 GHz, dual-core CPU
System operacyjny (pre-instalowany)	Linux Debian 8 (preinstalowany) Na zamówienie Windows 10 Enterprise LTSB 64
Chipset	Intel© HD Graphics 520
BIOS	128 Mbit Flash BIOS, Plug & Play, ACPI
Pamięć operacyjna	32 GB max. , 4 GB dla Linux Debian 8 (preinstalowany); 2 sloty na DDR4 SO-DIMM
Port USB	4 porty USB, botowalne, złącze typ A • Front: 2 USB 2.0 • Tył: 2 USB 3.0

Ethernet

LAN	16 portów 10/100/1000 Mbps Ethernet z autodetekcją (RJ45)
Zabezpieczenie	Wbudowane 1.5 kV maganetyczne

Pamięć masowa

Wbudowana	8 GB przemysłowa mSATA na system 64 biotwy Debian 8
Rozszerzenie pamięci	1 x SATA 3.0

Wyświetlanie

Kontroler grafiki	Intel® HD Graphics (Integrated)
Wyjście wideo	1 VGA (DB15) oraz 1 DVI-D
Rozdzielczość	• VGA: CRT do 1920 x 1200 @ 60 Hz • DVI-D: do 1920 x 1200 @ 60 Hz

Interfejs szeregowy

Interfejs	2 RS-232/422/485 (terminal śrubowy)
Ochrona ESD	8 kV kontakt, 15 kV powietrze
Ochrona przeciwprzepięciowa	2 kV lnia -linia i 4 kV linia - masa, 8/20 µs przebiegu
Napięcie przebicia	500 V
Izolacja	2 kV
Rezystor podciągający	150k
Kontrola przepływu	Nie wspierana
Baudrate	50 bps do 115.2 kbps

Sygnały szeregowe

RS-232	TxD, RxD, RTS. CTS, GND
RS-422	TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w	TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w	Data+, Data-, GND

Diody LED

System	Zasilanie, pamięć
LAN	Sygnalizacj linku
RS-232/422/485	2
Programowalne	4 diody LED
Komunikacja	Moduł A x16, moduł B x 16

Swiche i przyciski

Zasilanie	On/Off (tylny panel)
reset	Miękki reset (przedni panel

Charakterystyka mechaniczna

Obudowa	Blacha aluminiowa SECC (1 mm)
Waga	6,5 kg
Wymiary	440 x 301 x 90 mm (bez uchwytów montażowych)
Mocowanie	Standardowa szafa RACK 19"

Środowisko pracy

Temp. pracy	-25 to 55°C
Temp. przechowywania	-40 to 85°C
Wilgotność względna	5 to 95%
Wibracje	3 mm (2-9 Hz), 10 m/s² (9-200 Hz), 15 m/s² (200-500 Hz) @ IEC-61850-3, IEC 60870-2-2/Bm/(3M6)/(4M6), sine wave, 2-500 Hz, 1 Oct/min, 10 cycles, 2 hrs 40 mins per axis
Uderzenie/upadek	100 m/s² @ IEC-61850-3, IEC 60870-2-2/Bm/(3M6)/ (4M6), half sine wave, 11 ms

Zasilanie

Napięcie zasilania	100 do 240 VAC; 100 do 240 VDC
Prąd wejściowy	TBD

Spełnione normy

Bezpieczeństwo	UL 60950-1, IEC 60950-1, EN 60950-1
Stacje elektroenergetyczne	IEC 61850-3, IEEE 1613, IEC 60255
Kolej	EN 50121-4
Przekaźnik ochronny	IEC 60255
EMC	EN 61000-6-2/6-4
EMI	CISPR 22, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 IEC 61000-4-11
Zielony produkt	RoHS, CRoHS, WEEE

Inne funkcje

Alarmowanie

Wbudowany buzzer oraz zegar czasu rzeczywistego (RTC) z baterią podtrzymującą

Wbudowany przekaźnik do alarmowania dźwiękowego/świetlnego

Wyzwalanie automatycznego restartu

Wbudowany watchdog timer (WDT), konfigurowalny do restartów w interwałach: 1 do 255 s

Gwarancja

Okres gwarancji

Moxa: 3 lata (realizacja na Taiwanie)

Sczegóły

www.moxa.com/warranty

http://www.elmark.com.pl/serwis-i-gwarancja

Oprogramowanie

Linux

OS	Linux Debian 8 64-bit
Web Server (Apache)	Allows you to create and manage web sites; supports PHP and XML
File System	EXT4
Internet Protocol Suite	TCP, UDP, IPv4, SNMPv1/v2c/v3, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, TFTP, PPP, PPPoE
Internet Security	OpenVPN, iptables firewall
Secure Shell for Remote Access	SSH allows remote logins to a secure encrypted console from any connected network
Dial-up Networking	PPP Daemon for Linux that allows Unix machines to connect to the Internet through dialup lines, using the Point-to-Point Protocol (PPP). Works with ‘chat’, ‘dip’, and ‘diald’, among (many) others. Supports IP, TCP, UDP, and (for Linux)
File Server	Enables remote clients to access files and other resources over the network
Watchdog	A watchdog timer that triggers a system reset upon software freezes, for both specific applications and system-wide failures.
Application Development Software	• Moxa API Library (Watchdog timer, Moxa serial I/O control) • GNU C/C++ cross-compiler • GNU C library • Perl

Windows 10 Enterprise LTSB (na zamówienie)

Core OS	• 64-bit support • Remote Client • Remote Procedure Call
Applications and Services Development	• .Net Framework 4.6 • Remote Desktop Protocol 10 • COM OLE Application Support • COM+ Application Support • MSMQ • Works Folder Client
Internet Services	• Internet Explorer 11 • IIS 10
File Systems and Data Storage	• Windows Data Access Components • Windows Backup and Restore
Diagnostics	• Common Diagnostic Tools • Problem Reports and Solutions
Graphics and Multimedia	• MPEG DTV-DVD Audio Decoder (MPEG-2, AAC) • MPEG Layer-3 Audio Codecs (MP3) • MPEG4 Decoders • Windows Media Video VC-1 (WMV) Codecs • DirectX and Windows Device Experience • Create and play DVDs • Photo Viewer • Remote media stre
Management	• Group Policy Management • Windows Management Instrument (WMI) • Windows Update
Networking	• Extensible Authentication Protocol (EAP) • Internet Authentication Service • Telnet Server • Bluetooth • Domain Services • Network Access Protection • Network and Sharing Center • Quality of Service • Remote Access Service (RAS) • Telephony A
Security	• Credential Roaming Service • Credentials and Certificate Management • Windows Authorization Manager (AZMAN) • Windows Security Center • Active Directory Rights Management • Security Base • Encrypted File System (EFS) • MS AntiMalware • Windows
Embedded Features	• Unified Write Filter (UWF) • Message Box Default Reply • Registry Filter • WSDAPI for .NET
Embedded Self-Health Diagnostics	SNMP-based remote scripting layer for monitoring, reporting, and control
