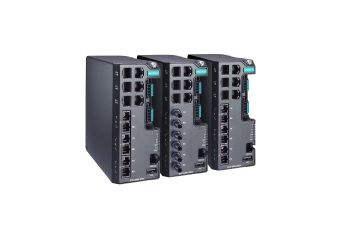

EDS-4009

9-portowy switch zarządzalny z 3 portami światłowodowymi

Producent: MOXA

Zaprojektowany w oparciu o normy cyberbezpieczeństwa IEC 62443-4-1 oraz IEC 62443-4-2
Wsparcie protokolów redundancji RSTP/STP, Turbo Ring, Turbo Chain
3 zabudowane porty światłowodowe (złącza SC,ST) Fast Ethernet
6 portów RJ45 Fast Ethernet
Wymienne moduły zasilania
Kompaktowa obudowa oraz dostępność wielu różnych modeli
Wsparcie pakietu MXStudio do zarządzania, monitorowania i konfiguracji urządzeń

Cena od 7 684,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 12 modeli

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

EDS-4009

Modele

Filtruj: ()

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MSC-LV Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -10 do 60°C	Na zamówienie	Gwarancja:		7 684,00 zł 9 451,32 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MSC-LV

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -10 do 60°C

Dostępność: Na zamówienie

Cena netto:

7 684,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MSC-LV-T Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -40 do 75°C	Na zamówienie	Gwarancja:		8 297,00 zł 10 205,31 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MSC-LV-T

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

8 297,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MSC-HV Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -10 do 60°C	Na zamówienie	Gwarancja:		8 192,00 zł 10 076,16 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MSC-HV

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -10 do 60°C

Dostępność: Na zamówienie

Cena netto:

8 192,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MSC-HV-T Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -40 do 75°C	Na zamówienie	Gwarancja:		8 823,00 zł 10 852,29 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MSC-HV-T

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

8 823,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MST-LV Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -10 do 60°C	Na zamówienie	Gwarancja:		7 684,00 zł 9 451,32 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MST-LV

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -10 do 60°C

Dostępność: Na zamówienie

Cena netto:

7 684,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MST-LV-T Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -40 do 75°C	Na zamówienie	Gwarancja:		8 297,00 zł 10 205,31 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MST-LV-T

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

8 297,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MST-HV Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -10 do 60°C	Na zamówienie	Gwarancja:		8 192,00 zł 10 076,16 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MST-HV

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -10 do 60°C

Dostępność: Na zamówienie

Cena netto:

8 192,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3MST-HV-T Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -40 do 75°C	Na zamówienie	Gwarancja:		8 823,00 zł 10 852,29 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3MST-HV-T

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami wielomodowymi 100BaseFX ze złączami ST, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

8 823,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3SSC-LV Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami 100BaseFX jednomodowymi ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -10 do 60°C	Na zamówienie	Gwarancja:		9 367,00 zł 11 521,41 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3SSC-LV

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami 100BaseFX jednomodowymi ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -10 do 60°C

Dostępność: Na zamówienie

Cena netto:

9 367,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3SSC-LV-T Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami jednomodowymi 100BaseFX ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -40 do 75°C	Na zamówienie	Gwarancja:		9 975,00 zł 12 269,25 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3SSC-LV-T

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami jednomodowymi 100BaseFX ze złączami SC, podwójne zasilanie 12/24/48 VDC, temperatura pracy od -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

9 975,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3SSC-HV Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami 100BaseFX jednomodowymi ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -10 do 60°C	Na zamówienie	Gwarancja:		9 870,00 zł 12 140,10 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3SSC-HV

Zarządzalny przełącznik Ethernet z 6 portami 10/100BaseT(X), 3 portami 100BaseFX jednomodowymi ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -10 do 60°C

Dostępność: Na zamówienie

Cena netto:

9 870,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
EDS-4009-3SSC-HV-T Zarządzalny switch Ethernet z 6 portami 10/100BaseT(X), 3 portami jednomodowymi 100BaseFX ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -40 do 75°C	Na zamówienie	Gwarancja:		10 474,00 zł 12 883,02 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

EDS-4009-3SSC-HV-T

Zarządzalny switch Ethernet z 6 portami 10/100BaseT(X), 3 portami jednomodowymi 100BaseFX ze złączami SC, jedno wejście zasilania 110/220 VAC/VDC, temperatura pracy od -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

10 474,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

Seria EDS-4009 to rodzina 9-portowych zarządzanych przełączników Fast Ethernet z 3 zabudowanymi portami światłowodowymi (jednomodowymi/wielomodowymi) ze złaczami SC lub ST.
Protokoły redundancji L2, takie jak Turbo Ring, Turbo Chain i RSTP/STP, zwiększają niezawodność systemu i poprawiają dostępność Twojej sieci szkieletowej.
Seria EDS-4009 jest zgodna z normami cyberbezpieczeństwa IEC 62443-4-2 i IEC 62443-4-1 pokrywającymi wymagania w kontekście funkcjonalności bezpieczeństwa oraz wymagania dotyczące bezpiecznego projektowania i rozwoju produktu.

Powodów, by poznać linię EDS-G4000 jest wiele. O wszystkich opowiemy w tym webiarze. Ale póki co zdradzimy cztery z nich.

To aż 68 modeli urządzeń, które oferują użytkownikowi od 8 do 14 portów
To pierwsze na świecie przełączniki, które posiadają certyfikat IECEE i zgodność z normą IEC 62443-4-2
To wydajność pozwalająca na wykorzystanie modułów SFP o przepustowości 2,5 Gbit/s oraz portów PoE o mocy do 90 W/port
To konstrukcja z wymiennym modułem zasilania, co z pewnością przypadnie do gustu tym, którzy są przyzwyczajeni do tradycyjnej szyny DIN

A przede wszystkim… to nadal nie wszystko.

Chcesz wiedzieć więcej? Zobacz nagranie z naszego webinaru.

Specyfikacja

Interfejs Ethernet

10/100BaseT(X) Ports (RJ45 connector)	6 Auto negotiation speed Full/Half duplex mode Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)	Modele EDS-4009-3MSC-LV/-HV/-T: 3
100BaseFX Ports (multi-mode ST connector)	Modele EDS-4009-3MST-LV/-HV/-T: 3
100BaseFX Ports (single-mode SC connector)	Modele EDS-4009-3SSC-LV/-HV/-T: 3
Standardy	IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3ad for Port Trunk with LACP IEEE 802.1Q for VLAN Tagging IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1X for authentication

Funkcje Ethernet

Filtr	GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
Zarządzanie	IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Fiber check, Port Mirroring (SPAN, RSPAN), Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
MIB	P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, Grupy MIB RMON 1, 2, 3, 9
Protokoły redundancji L2	STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual Homing, Link Aggregation, MSTP, MRP
Protokoły przemysłowe	EtherNet/IP, Modbus TCP, PROFINET IO Device
Bezpieczeństwo	Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy, ACL, DHCP Snooping
Zarządzanie czasem	SNTP, serwer/klient NTP, uwierzytelnianie NTP, IEEE 1588v2 PTP (sprzętowy) Wspierane standardy energetyczne: : IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017
Protokoły	IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

Właściwości switcha Ethernet

Rozmiar tablicy adresów MAC	16 tys
Rozmiar ramki Jumbo	9216 KB
Maks. Liczba sieci VLAN	256
Zakres identyfikatorów sieci VLAN	VID 1 do 4094
Grupy IGMP	512
kolejki QoS	4
Rozmiar bufora pakietów	1 Mbit

Diody LED

Wskaźniki LED

PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

Interfejs szeregowy

Port konsoli

RS-232 (TxD, RxD, GND), 8-pinowe RJ45 (115200, n, 8, 1)

Interfejs USB

Złącze USB

USB typu A (zarezerwowane)

Interfejs wejść/wyjść

Przekaźnik alarmowy	1, wyjście przekaźnikowe o obciążalności prądowej 1 A @ 24 VDC
Wejście cyfrowe	1 +13 do +30 V dla stanu 1 -30 do +3 V dla stanu 0 Max. prąd wejściowy: 8 mA
Przyciski	Przycisk RESET

Konfiguracja przełącznika DIP

Przełączniki DIP

Turbo Ring, Master, Coupler, Reserve

Parametry zasilania

Podłączenie	2 zdejmowane 4-stykowe bloki zacisków
Preinstalowany moduł zasilania	Modele -LV/-LV-T: PWR-100–LV Modele -HV/-HV-T: PWR-105-HV-
Napięcie wejściowe	Modele -LV/-LV-T: 48 VDC, redundantne wejście zasilania Modele -HV/-HV-T: 110/220 VDC/VAC, pojedyncze wejście zasilania
Zakres napięcia wejściowego	Modele -LV/-LV-T: 9.6 do 60 VDC Modele -HV/-HV-T: 88 do 300 VDC, 85 do 264 VAC
Prąd wejściowy	Modele -LV/-LV-T: 12-48 VDC, 1.50-0.40 A or 24 VDC, 0.70 A Modele -HV/-HV-T: 110-220 VAC, 50-60 Hz, 0.30-0.20 A or 110-220 VDC, 0.30-0.20 A
Pobór mocy (maks.)	Modele: EDS-4009-3MSC-LV(-T): 9.51 W Modele: EDS-4009-3MSC-HV(-T): 12.14 W Modele: EDS-4009-3MST-LV(-T): 9.51 W Modele: EDS-4009-3MST-HV(-T): 12.17 W Modele: EDS-4009-3SSC-LV(-T): 9.51 W Modele: EDS-4009-3SSC-HV(-T): 12.34 W
Ochrona nadprądowa	Tak
Ochrona przed odwrotną polaryzacją	Tak

Parametry fizyczne

Klasa IP	IP40
Wymiary	EDS-4009-3MSC(-T)/EDS-4009-3SSC(-T): 55 x 140 x 120 mm (2.17 x 5.51 x 4.72 in) EDS-4009-3MST(-T): 55 x 140 x 132 mm (2.17 x 5.51 x 5.20 in)
Waga	EDS-4009-3MSC(-T): 821.5 g (1.81 lb) EDS-4009-3MST(-T): 920 g (2.03 lb) EDS-4009-3SSC(-T): 932 g (2.05 lb)
Montaż	Montaż na szynie DIN, Montaż na ścianie (z dodatkowym uchwytem)
Obudowa	Metalowa

Warunki środowiskowe

Temperatura pracy	Modele standardowe: Od -10 do 60°C (od 14 do 140°F) Modele z rozszerzonym zakresem temperatur (-T): od -40 do 75°C (od -40 do 167°F)
Temperatura przechowywania ( w zestawie )	-40 do 85°C (-40 do 185°F)
Wilgotność względna otoczenia	5 do 95% (bez kondensacji )

Normy i certyfikaty

Industrial Cybersecurity	IEC 62443-4-1 IEC 62443-4-2
Safety	UL 61010-2-201, EN 62368-1 (LVD)
EMC	EN 55032/35, EN 61000-6-2/-6-4
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Vibration	IEC 60068-2-6
Shock	IEC 60068-2-27
Freefall	IEC 60068-2-32
Railway	EN 50121-4
Traffic Control	NEMA TS2
Power Substation	IEC 61850-3 IEEE 1613 Class 1
Hazardous Locations	-LV/-LV-T models: ATEX IECEx Class I Division 2
Maritime	-LV/-LV-T, PoE/PoE-T models: DNV, ABS, NK, LR

MTBF

Czas	EDS-4009-3MSC-LV/-LV-T: 972,841 hrs EDS-4009-3MSC-HV/-HV-T: 482,263 hrs EDS-4009-3MST-LV/-LV-T: 972,841 hrs EDS-4009-3MST-HV/-HV-T: 482,263 hrs EDS-4009-3SSC-LV/-LV-T: 972,841 hrs EDS-4009-3SSC-HV/-HV-T: 482,263 hrs hrs
Standard	Telcordia SR332

Gwarancja

Okres gwarancji	5 lat
Szczegóły	Zobacz www.moxa.com/warranty

Zawartość opakowania

Urządzenie	1 x przełącznik serii EDS-4009
Dokumentacja	1 x skrócona instrukcja instalacji (QIG) 1 x informacja o produkcie, język chiński uproszczony 1 x certyfikat kontroli jakości produktu, język chiński uproszczony 1 x karta gwarancyjna

Pliki do pobrania

Notki techniczne

Notki techniczne
Konfiguracja sieci VLAN (816.51 kB)
Konfiguracja Dual Homing (70.40 kB)
Konfiguracja Dual Ring (59.56 kB)
Konfiguracja Ring Coupling (64.31 kB)
Konfiguracja Turbo Chain (59.07 kB)
Konfiguracja Turbo Ring V2 (54.91 kB)
