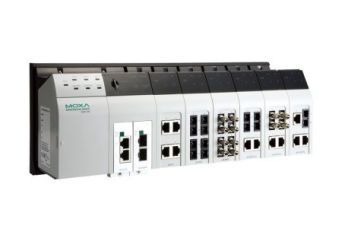

EDS-728

28-portowy, modułowy switch zarządzalny na szynę DIN

Producent: MOXA

4 porty Gigabit Ethernet oraz 24 porty Fast Ethernet (skrętka/światłowód)
Gigabit Moxa Turbo Ring v2 oraz RSTP/STP zapewniające niezawodność działania
modułowa budowa umożliwiająca zbudowanie switcha z taka ilością i rodzajem portów, na jaki występuje zapotrzebowanie
QoS, IGMP Snooping/GMRP, VLAN, LACP, SNMP V1/V2C/V3, RMON
IEEE 802.1X, https/SSL podwyższający poziom bezpieczeństwa
ABC-01 (Automatic Backup Configuration) umożliwia tworzenie kopii zapasowej plików konfiguracyjnych
Szczegółowa lista modułów SFP dostępna pod linkiem: Moduły SFP

Na zamówienie

Darmowa dostawa od 500 zł

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

Modułowy switch na szynę DIN z portami gigabitowymi

EDS-728

Opis

EDS-728, dzięki swej modułowej budowie, oferuje możliwość różnorodnej konfiguracji przy zastosowaniu zarówno modułów przeznaczonych do skrętki, jak i do światłowodów. Umożliwia to zaprojektowanie wszechstronnej i niezawodnej infrastruktury sieciowej, niezbędnej w warunkach przemysłowych. Istnieje możliwość zamontowania max. 24 portów Fast Ethernet oraz 4 portów Gigabit Ethernet. Dzięki bogatej funkcjonalności (Moxa Gigabit Turbo Ring v1/v2, RSTP/STP, QoS, IGMP snooping/GMRP, VLAN, LACP, SNMP v1/v2c/v3, RMON, https/SSL) EDS-728 sprosta wymaganiom nawet najbardziej zaawansowanych aplikacji przemysłowych, oraz gwarantuje szerokie możliwości rozbudowy sieci.

Cechy charakterystyczne

możliwość zainstalowania max. 24 portów Fast Ethernet oraz 4 portów Gigabit Ethernet (skrętka lub światłowód)
Redundantna technologia Gigabit Ethernet Turbo Ring v2, zapewniajca rekonfigurację połączeń w czasie <20ms (dla pierścienia 100Mb/s) lub <50ms (dla pierścienia 1Gb/s)
IGMP Snooping oraz GMRP stosowane do filtrowania rozgłoszeń w sieci
IEEE 802.1Q VLAN, Port-based VLAN oraz GVRP ułatwiające planowanie struktury sieci
QoS - IEEE 802.1p/1Q oraz TOS/DiffServ zwiększające determinizm sieci
802.3ad oraz LACP służące do optymalizacji wykorzystania pasma
IEEE 802.1X oraz SSL dla zapewnienia bezpieczeństwa przesyłanych danych
SNMP V1/V2C/V3 dla zapewnienia optymalnego zarządzania siecią
RMON dla monitorowania sieci

Dla zapewnienia łatwości konfiguracji oraz niezawodnośi działania, EDS-728 wyposażony został w :

Czytnik kart Compact Flash służących do upgrade'u oprogramowania lub wczytywania i zapisywania konfiguracji
ABC-01 (Automatic Backup Configuration) do tworzenia kopii zapasowej konfiguracji
Możliwość zarządzania pasmem przesyłowym w celu uniknięcia natłoku komunikatów w sieci
Filtrowanie ruchu na podstawie adresów fizycznych urządzeń
Port Mirroring służący do monitorowania ruchu pochodzącego od konkretnego portu
Automatyczne powiadamianie o zajściu zdarzenia poprzez email
Wejścia cyfrowe do podłączenia czujników i systemów alarmowych posiadających adresy IP
Line Swap Fast Recovery - usprawnia rekonfigurację switcha po zmianie portów podłaczenia urządzeń
Możliwość zasilania z dwóch oddzielnych źródeł napięcia DC
Obudowa o stopniu ochrony IP30
Zasięg transmisji max do 40 lub 80 km
Możliwość montażu na szynie DIN lub na powierzchni płaskiej za pomocą uchwytów
Zarządzanie i konfiguracja za pomocą przeglądarki internetowej, konsoli Telnet/Serial

Specyfikacja

Baza switcha

Technologia

Standardy	IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1X for Authentication IEEE 802.3ad for Port Trunk with LACP
Konfiguracja	IPv4, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
Filtrowanie	802.1Q, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP
Protokoły redundantne	STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Bezpieczeństwo	RADIUS, TACACS+, MAB Authentication, HTTPS, SSL, SSH, Broadcast Storm Protection, Port Lock, MAC ACL, MAC Sticky, NTP Authentication, SMTP with TLS
Czas systemowy	SNTP, NTP Server/Client, IEEE 1588 PTP v1/v2 (SW-based)
Protokoły przemysłowe	EtherNet/IP, Modbus/TCP
MIB	MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9

Właściwości urządzenia

Kolejki priorytetów ruchu	4
Maks. liczba sieci VLAN	64
Zakres znaczników VLAN ID	VID 1 to 4094
Grupy IGMP (IGMP Groups)	256
Wielkość tablicy adresów MAC (MAC Table Size)	16000
Wielkość bufora pakietów (Packet Buffer Size)	2 Mbit

Interfejsy

Porty (moduły) Fast Ethernet	6 gniazd na moduły 4-portowe, każdy moduł może być wyposażony w porty 10/100BaseT(X) bądź 100BaseFX
Porty (moduły) Gigabit Ethernet	2 gniazda na moduły 2-portowe, każdy moduł może być wyposażony w porty 100/1000BaseSFP 10/100/1000BaseT(X) bądź 1000BaseSFP slot
Konsola	poprzez kabel RS-232 (złącze RJ45)
Wskaźniki LED	STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, T.RING
Przekaźnik alarmowy	2 przekaźniki z obciążalnością prądową 1A @ 24 VDC
Wejścia cyfrowe	2 inputs with the same ground, but electrically isolated from the electronics +13 to +30V for state '1' -30 to +3V for state '0' Max. input current: 8 mA

Zasilanie

Napięcie	24 VDC (12...45 VDC), podwójne wejście (redundantne)
Prąd	0.82 A @ 24 V
Złącza	2 złącza 6-pinowe (zdejmowalne)
Zabezpieczenie przed przeciążeniem	Jest
Zabezpieczenie przed odwrotną polaryzacją	Jest

Obudowa

Obudowa	Tworzywo/metal, stopień ochrony IP30
Masa	1950 g
Wymiary	362.4 x 142.5 x 128 mm
Montaż	na szynie DIN, na ścianie (wymagany dodatkowy uchwyt)

Warunki środowiskowe

Temperatura pracy	Modele standardowe: 0 do 60°C Modele rozszerzone (-T): -40 do 75°C
Temperatura przechowywania	-40 do 85°C
Wilgotność	5 do 95%

Certyfikaty

Safety	UL 508, UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8
Marine	DNV, GL, LR, ABS, NK
Shock	IEC 60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
MTBF (meantime between failures)	Time: 191,203 hrs Database: Telcordia (Bellcore), GB
