UWAGA: Produkt jest planowany do wycofania. |
Producent: MOXA
- PRP (Parallel Redundancy Protocol) - transmisja ramek Ethernetowych dwoma niezależnymi ścieżkami (sieciami) umożliwiająca bezstratną komunikację w przypadku awarii
- HSR (High-availability Seamless Redundancy) - topologia redundantnego pierścienia z transmisją dwustronną (bezstratna komunikacja w przypadku przerwania pojedynczej ścieżki w pierścieniu)
- PRP/HSR coupling - połaczenie pierścienia HSR z redundantnymi ścieżkami (sieciami) - PRP (maks. 7 sieci)
- Wsparcie protokołu IEEE 1588v2 PTP (Precision Time Protocol)
Cena od 4 446,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

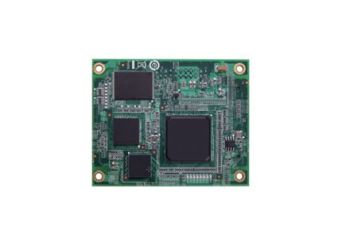

EOM-G103-PHR-PTP
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEOM-G103-PHR-PTPModuł redundantny do zabudowy z obsługą protokołu PRP i HSR, 3 gigabitowe porty (piny), zasilanie: 3,3 VDC, temp. pracy od -40 do 60 st. CNa zamówienie Gwarancja: 4 446,00 zł5 468,58 złZaloguj się, aby poznać swoją cenę EOM-G103-PHR-PTPModuł redundantny do zabudowy z obsługą protokołu PRP i HSR, 3 gigabitowe porty (piny), zasilanie: 3,3 VDC, temp. pracy od -40 do 60 st. CDostępność: Na zamówienieCena netto:4 446,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEOM-G103-PHR-PTP-STModuł redundantny do zabudowy z płytą startową (starter kit), obsługą protokołu PRP i HSR, 3 gigabitowe porty (piny), zasilanie: 3,3 VDC, temp. pracy od -40 do 60 st. CNa zamówienie Gwarancja: 6 494,00 zł7 987,62 złZaloguj się, aby poznać swoją cenę EOM-G103-PHR-PTP-STModuł redundantny do zabudowy z płytą startową (starter kit), obsługą protokołu PRP i HSR, 3 gigabitowe porty (piny), zasilanie: 3,3 VDC, temp. pracy od -40 do 60 st. CDostępność: Na zamówienieCena netto:6 494,00 zł
Opis
Gigabitowe moduły redundantne EOM-G103-PHR-PTP zostały zaprojektowane z myślą o producentach urządzeń, którzy chcieliby wbudować i zistalować zaawansowane moduły ze wsparciem IEC 62439-3.
Normy IEC 62439-3, punkt 4 (PRP) i IEC 62439-3, klauzula 5 (HSR) to najnowsze ustandaryzowane protokoły redundancji dla przemysłowych sieci automatyki, w których wymagany jest zerowy czas odzyskiwania. PRP i HSR są
zaprojektowane m.in. do automatyzacji stacji elektroenergetycznych i innych instalacji o znaczeniu krytycznym, gdzie utrata jakiejkolwiek komunikacji jest niedopuszczalna.
Moduły serii EOM-G103-PHR-PTP są zgodne z najnowszymi standardami i stanowią łatwe i ekonomiczne rozwiązanie zintegrowane do dodawania do urządzeń nie wyposażonych w standard IEC 62439-3. Moduły obsługują dwa porty Ethernet IEC 62439-3 (interfejs SGMII (tryb MAC) / SERDES (1000Base-X) do budowy sieci PRP lub HSR i jeden standardowy port Ethernet (interfejs SGMII (tryb MAC) / SERDES (1000Base-X) ) do połączenia ze standardowymi urządzeniami Ethernetowymi (IEEE 802.3). Seria EOM-G103-PHR-PTP zapewnia również dodatkowy interfejs SGMII (tryb MAC) / SERDES (1000Base-X) do ethernetowego portu konsoli w celu łatwego sterowania, konfiguracji i monitorowania niektórych urządzeń bezpośrednio w sieci lokalnej.
Cechy charakterystyczne:
- Zgodność ze standardami IEC 61850-3, IEEE 1613 (podstacje energetyczne)
- Zgodność z protokołami IEC 62439-3 Paragraf 4 (PRP) oraz Paragraf 5 (HSR)
- 3 porty SGMII (wyprowadzone piny) dla budowy połaczeń PRP/HSR (LAN A/LAN B/Inter Link) oraz 1 dodatkowy port SGMII (piny) zarezerwowany do lokalnej konfiguracji
- Temperatura pracy od -40 do 60 st. C
Specyfikacja
- Technologia
| Standardy | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX |
| Konfiguracja | IPv4 / IPv6, SNMP v1/v2c/v3, Telnet/SSH, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Fiber Check, Syslog, RMON |
| Filtrowanie | Multicast Filter Behavior |
| Protokoły redundantne |
PRP/HSR, RSTP Transparent |
| Bezpieczeństwo | RADIUS, TACACS+, Trusted Access Control, Authentication Certificate (SSL Certificate, SSH Key Regenerate) |
| Czas systemowy | SNTP, NTP Server/Client, IEEE 1588v2 PTP |
| Protokoły przemysłowe |
Modbus/TCP |
| Podstacje energetyczne | MMS |
- Interfejsy
| Porty Ethernetowe |
3 porty SGMII (MAC mode) / SERDES (1000BaseX) (PRP/HSR LAN A/LAN B/INTERLINK) |
| Złącza |
1 złącze 2 x 40 pinów oraz 1 złącze 2 x 10 pinów |
| Konsola | port konsolowy w postaci złącza pinowego (SGMII (MAC mode) / SERDES (1000BaseX)) |
| GPIO | 3 programmable I/O pins |
- Zasilanie
| Prąd | Maks. 1.625 W @ 3.3 V |
- Obudowa
| Obudowa | brak |
| Masa | 28,6 g |
| Wymiary | 80 x 1.6 x 65 mm |
| Montaż | do zabudowy wewnątrz innego urządzenia |
- Warunki środowiskowe
| Temperatura pracy |
-40 do 60°C Na żadanie możliwość dostania urządzeń na szerszy zakres temp. pracy |
| Temperatura przechowywania |
-40 do 85°C |
| Wilgotność | 5 do 95% |
- Certyfikaty
| EMI | FCC Part 15 Subpart B Class A, EN 55032 Class A, CE Class A |
