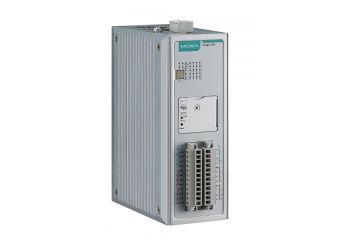

ioLogik 2542

Wstęp

ioLogik 2500 to inteligentne urządzenie kontrolno pomiarowe, wyposażone w 4-portowy switch 10/100 Mbps, 2 porty szeregowe, slot na kartę pamięci microSD (do 32GB), oraz wiele innowacyjnych funkcji dzięki którym jest on unikalnym datalogerem. Można go używać jak sterownika PLC dzięki zaimplementowanej funkcji Click&Go Plus, która teraz umożliwia budowanie jeszcze bardziej zaawansowanych programów sterowania. Ilość wejść/wyjść można rozszerzyć dzięki dodatkowym modułom ioLogik E1200. Urządzenie może działać samodzielnie, i zbierać log danych, ale może też być połączone z serwerem MX-AOPC, który może zbierać dane lub/i być „łącznikiem” z innymi aplikacjami, np. SCADA.

Większe możliwości z nową wersją łatwo programowalnej logiki Click&Go Plus™

Nowe logika Click&Go Plus™, wspiera do 48 reguł, z możliwością rozszerzenia o 8 reguł/akcji. Dodatkowo, graficzny interfejs dostarcza 3 bramki logiczne, oraz 3 warstwy, ułatwiając budowanie bardziej złożonej i wydajnej logiki. Gdy już konfiguracja reguł  Click&Go Plus™  zostanie ukończona,  można za pomocą funkcji IOxpress zasymulować i znaleźć ewentualne błędy w logice, przed wgraniem programu do ioLogika 2500. Tryb pracy peer to peer (P2P) jest szeroko stosowany w aplikacjach przemysłowych, i jego funkcją jest przekazywanie stanu wejść z jednego modułu na wyjścia drugiego, przez sieć LAN. Tradycyjnie peer to peer musiał być załączony na obu urządzeniach, nadawczym i odbiorczym (seria E1200). Gdy konfiguracja pary urządzeń nie była zgodna to komunikacja P2P nie funkcjonowała poprawnie. W serii ioLogik 2500 ten problem nie występuje. W IOxpress wystarczy skonfigurować urządzenie nadawcze, a połączenie zostanie nawiązane automatycznie.

Jeden adres IP dla wielu modułów I/O

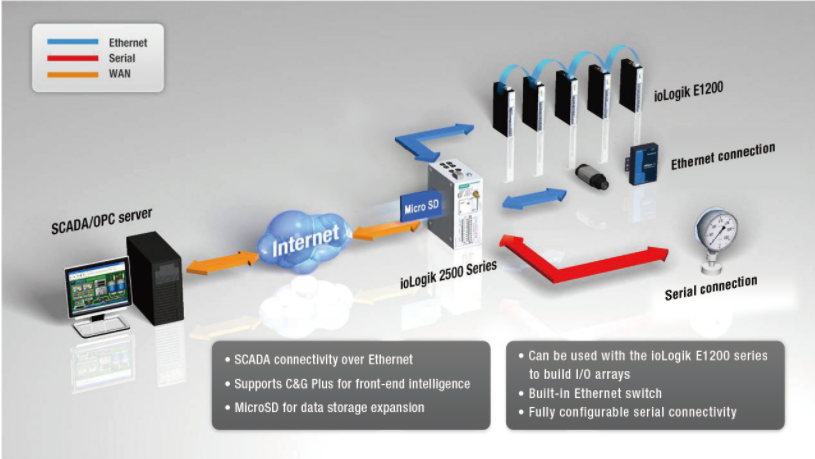

Dzięki unikalnej budowie ioLogik 2500 umożliwia podłączenie do nawet 8 modułów ioLogik E1200, rozszerzając tym samym ilość kanałów I/O do nawet 100. Wtedy ioLogik 2500 zachowuje się jak "mózg" wszystkich modułów, dzięki czemu logika Click&Go Plus może operować również na tych dołączonych kanałach. Całość jest wtedy dostępna poprzez tylko jeden adres IP.

Przyjazne dla użytkownika oprogramowanie IOxpress z możliwością pracy  Offline/Online

IOxpress posiada intuicyjny interfejs, i umożliwia konfiguracje w trybie offline/online, dzięki czemu  nie trzeba być podłączonym do urządzenia aby przygotować konfiguracje,  I przetestować ją w symulacji.

Skuteczny Datalogger brama Modbus

ioLogik 2500 ma możliwość podłączenia karty microSD, o pojemności do 32 GB, zamieniając ioLogika z skuteczny “zbieracz danych” pomiarowych (datalogger). Wbudowany serwer FTP umożliwia zdalny dostęp do logu, oraz możliwość kopiowanie go, niezależnie od wykorzystywanego systemu operacyjnego. Dodatkowo, 2 porty szeregowe mogą być używane do zbierania danych za pomocą protokołu Modbus RTU, a także do ich konwersji na Modbus TCP lub na aktywne tagi do serwera OPC Moxy.

Nowy serwer  MX-AOPC UA redukuje czas reakcji systemu

Nowy serwer MX-AOPC UA (Unified Automation) wspiera zarówno architekturę UA oraz DA (Data Acces). Serwer w standardzie UA jest bardziej dopracowany pod kontem bezpieczeństwa, oraz zapewnia komunikacje za pośrednictwem standardowego portu TCP. Oznacza to że serwer może być połączony za pośrednictwem serwerów Proxy, lub routerów za pomocą zwykłego przekierowania (DNAT). Dodatkowo konfiguracja firewalla jest prostsza bo nie trzeba się martwić o ustawienia DCOM’a. Serwer MX-AOPC wspiera tradycyjny protokół Modbus TCP i RTU, oraz opatentowaną komunikację typu „Push”. Standardowo moduły I/O są odpytywane czyli wykorzystują komunikację „pull”. Metoda push , czyli „wypychanie” danych bez potwierdzenia mniej obciąż łącze i jest szybsze. ioLogik 2500 do komunikacji z serwerem OPC wykorzystuje komunikacje typu push, więc teoretycznie czas pojawienia się informacji od zmiany stanów na serwerze jest krótszy niż w przypadku odpytywania (architektura Push).
