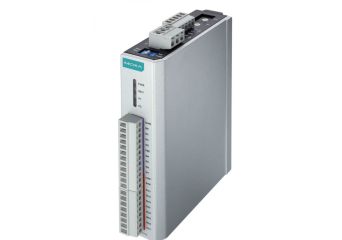

ioLogik R1212

Moduł zdalnych I/O, RS485 (Modbus RTU), 8 wejść cyfrowych, 8 wejść/wyjść cyfrowych

Producent: MOXA
Producent: MOXA
  • Dwa porty RS-485, z wbudowanym repeaterem
  • 8 wejść cyfrowych, 8 konfigurowalnych wejść/wyjść cyfrowych
  • Komunikacjia typu multidrop
  • Konfiguracja i upgrade firmware'u za pomocą pendrive'a
  • Możliwość upgrade'u firmware przez RS-485
  • Dostępne modele z rozszerzonym zakresem temperaturowym (-40 to 85°C)
Cena od 995,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Modele

Akcesoria

Opis

ioLogik R12XX:

Moduły kontrolno pomiarowe iologik R12xx, inaczej moduły zdalnych wejść/wyjść, zaprojektowane są z myślą o zastosowaniach w przemyśle sytemach BMS. To co je wyróżnia to spośród innych modułów to podwójny interfejs RS-485, a odczyt i zapis wejść i wyjść dokonuje się za pomoca protokołu Modbus RTU. Redundantny port RS-485 w ioLogiku może działać w dwóch trybach: jako reapeater (wzmacniacz sygnału) lub jako zapasowy interfejs. Inną zaletą tego standardu jest to że wymaga on tylko 1 pary przewodów do komunikacji, a maksymalny dystans transmisji to aż 1200 m. W aplikacjach gdzie punkty pomiarowe są w znacznej odległości od siebie, standard ten jest niezastąpiony. Konfiguracja ioLogika E12xx jest niezwykle prosta i może odbywać się za pomocą magistrali RS-485 lub zostać przeniesiona na pendrive'ie.  To samo tyczy się uaktualniania firmware'u.

ioLogik R1210

Model ten posiada 8 wejść cyfrowych i 8 konfigurowalnych wejść/wyjść. Typy czujników jakie można podłączyć to : Wet Contact(NPN lub PNP) i Dry Contact. Każde wejście może działać również jako licznik, a po zaniku napięcia wartość jest zapisywana. Maks częstotliwość licznika to 2,5 kHz . Wyjścia cyfrowe moga pracować w dwóch trybach: jak zwykłe wyjście i jako wyjście impulsowe z maksymalną czestotliwością 5 kHz.

Konfiguracja dla ioLogika może być przygotowana wcześniej i przeniesiona na dysku przenośnym:

Konfiguracja i update offline

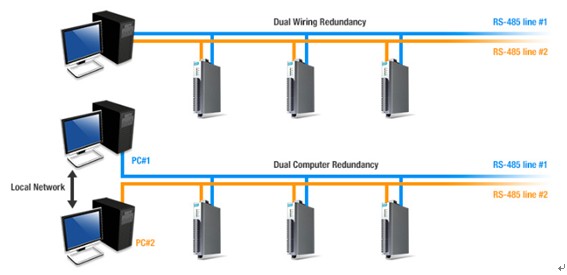

Dzięki wbudowanemu podwójnemu portowi RS-485, zbudować można  magistrale o różnej charakterystyce. Pierwsza grafika przedstawia tradycyjną redundancję, czyli jeśli coś się stanie z magistralą nr. 1 to za pomocą drugej komuter z oprogramowaniem SCADA nadal będzie miał komuniację z modułami, ale na innym porcie szeregowy. Druga grafika prezentuje dostęp do modułów iologik z dwóch komputerów. Ostatnim zastosowaniem redundantnego portu szeregowego jest regenerowanie mocy sygnału, więc praca jako prosty repeater.

Redundancja portów RS-485

Specyfikacja



  • Cyfrowe wejścia i wyjścia

Cyfrowe wejścia

8

Cyfrowe wejścia/wyjścia (konfigurowalne)

Izolacja

3K VDC lub 2K Vrms

  • Cyfrowe wejścia

Typ czujnika

Wet Contact (NPN lub PNP), Dry Contact

Tryb I/O

Wejście cyfrowe lub licznik impulsów

Dry Contact

• On: zwarte z GND
• Off: otwarte

Wet Contact (DI zwarte do GND)

• On: 0 do 3 VDC
• Off: 10 do 30 VDC

Wspólny COM

8 punktów /COM

Częstotliwość licznika

2.5 kHz, przechowywanie licznika po odłączeniu zasilania

Filtrowanie wejść cyfrowych

Wybieralne programowo

  • Cyfrowe wyjścia
Typ Sink (ujście)
Tryb pracy Wyjście, wyjście impulsowe
Częstotliwość wyjścia impulsowego 5 kHz
Maks. napięcie 45 VDC
Zabezpieczenie nadprądowe 2,6 A (dla 4 kanałów  650 mA
Zabezpieczenie  przeciw wysokiej temp. 175°C (typowo), 150°C (min.)
Prąd/wyście 200 mA/kanał
  • Zasilanie

Napięcie zasilania

24 VDC, 12 do 48 VDC

  • Komunikacja szeregowa

Interfejs

RS-485-2w: Data+, Data-, GND (5-pinowy terminal śrubowy)

Ochrona linii danytch

ESD : 15 kV
Ochrona przeciwprzepięciowa: 1 kV

  • Parametry komunikacji szeregowej

Parity/parzystość

None, Even, Odd (domyślnie = brak)

Data Bits/bity danych

8

Stop Bits/bity stopu

1, 2 (domyślnie = 1)

Baudrate

1200 do 921.6 kbps (domyślnie = 9600)

Rezystory podciągające/terminujące dla RS-485

1 kΩ, 150 kΩ

Protokoły

Modbus RTU

  • Charakterystyka mechaniczna

Okablowanie

Przekrój przewodów I/O  max. 16 AWG

Wymiary

27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 cali)

  • Warunki środowiska pracy

Temperatura pracy

Standardowe modele: -10 do 75°C (14 do 167°F)
Modele o rozszeżonej temp. pracy: -40 do 85°C (-40 do 185°F)

Temperatura przechowywania

-40 do 85°C (-40 do 185°F)

Wilgotność względna

5 do 95% (bez skraplania)

  • Standardy i certyfikaty

Bezpieczeństwo

UL 508

EMI

EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class A

EMS

EN 55024, EN 61000-4-2 (ESD) Level 3, EN 61000-4-5 (Surge) Level 2,
IEC 61000-4, IEC 61000-6

Uderzenie

IEC 60068-2-27

Swobodny upadek

IEC 60068-2-32

Wibracje

IEC 60068-2-6

  • Gwarancja

Okres gwarancyjny (MOXA)

5 lat od dany zakupu przez EA (wykuczając ioLogik R1214)

Okres gwarancyjny (Elmark Automatyka)

2 lata od zamówienia klienta od EA (wykuczając ioLogik R1214)
