ioLogik R1240

ioLogik R12XX:

Moduły kontrolno pomiarowe iologik R12xx, inaczej moduły zdalnych wejść/wyjść, zaprojektowane są z myślą o zastosowaniach w przemyśle sytemach BMS. To co je wyróżnia to spośród innych modułów to podwójny interfejs RS-485, a odczyt i zapis wejść i wyjść dokonuje się za pomoca protokołu Modbus RTU. Redundantny port RS-485 w ioLogiku może działać w dwóch trybach: jako reapeater (wzmacniacz sygnału) lub jako zapasowy interfejs. Inną zaletą tego standardu jest to że wymaga on tylko 1 pary przewodów do komunikacji, a maksymalny dystans transmisji to aż 1200 m. W aplikacjach gdzie punkty pomiarowe są w znacznej odległości od siebie, standard ten jest niezastąpiony. Konfiguracja ioLogika E12xx jest niezwykle prosta i może odbywać się za pomocą magistrali RS-485 lub zostać przeniesiona na pendrive'ie.  To samo tyczy się uaktualniania firmware'u.

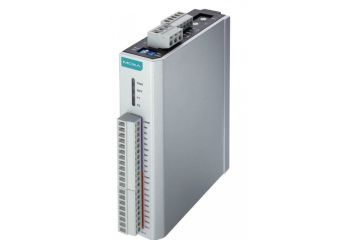

ioLogik R1240

Model ten posiada 8 wejść analogowych. Rozdzielczość 16 bit pozwala na dokładne pomiary sygnaów analogowych. Każde wejście może pracować w trybie napięciowym i prądowym. Jest to bardzo wygodne ponieważ tam gdzie wystepują czujniki mieszane, można skonfigurować część wejść w tryb napięciowy, a część w prądowy. Próbkowanie na poziomie 12 Hz (wszystkie kanały) pozwala na pomiar stosunkowo średnio zmiennych sygnałów analogowych.

Konfiguracja dla ioLogika może być przygotowana wcześniej i zostać przeniesiona na dysku przenośnym:

Dzięki wbudowanemu podwójnemu portowi RS-485, zbudować można  magistrale o różnej charakterystyce. Pierwsza grafika przedstawia tradycyjną redundancję, czyli jeśli coś się stanie z magistralą nr. 1 to za pomocą drugej komuter z oprogramowaniem SCADA nadal będzie miał komuniację z modułami, ale na innym porcie szeregowy. Druga grafika prezentuje dostęp do modułów iologik z dwóch komputerów. Ostatnim zastosowaniem redundantnego portu szeregowego jest regenerowanie mocy sygnału, więc praca jako prosty repeater.
