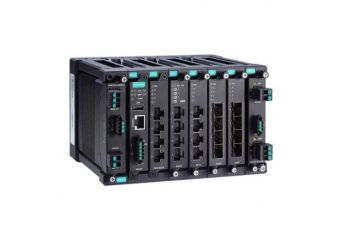

main product photo

MDS-G4020

20-portowy, modułowy switch zarządzalny na szynę DIN, full Gigabit

Producent: MOXA
Producent: MOXA
  • Zarządzalny switch modułowy
  • 4 zabudowane porty GE w standardzie
  • Szeroki wybór modułów interfejsowych (maks. 20 portów GE)
  • Możliwość podmiany modułu bez konieczności odłączania zasilania
  • Redundantna sieć Ethernet: TurboChain, Turbo Ring oraz STP/RSTP/MSTP
Cena od 13 688,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
MDS-G4020

MDS-G4020

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    		Twoja cena
    MDS-G4020
    Baza switcha zarządzalnego modułowego L2, 4 wbudowane porty GE, 4 sloty na moduły serii LM-7000H, maks. 20 portów, temp. -10 do 60 st. C
    		 Na zamówienie Gwarancja:
    13 688,00 zł
    16 836,24 zł
    Zaloguj się, aby poznać swoją cenę
    		Zaloguj się, aby poznać swoją cenę
    MDS-G4020
    Baza switcha zarządzalnego modułowego L2, 4 wbudowane porty GE, 4 sloty na moduły serii LM-7000H, maks. 20 portów, temp. -10 do 60 st. C
    Dostępność: Na zamówienie
    Cena netto:
    13 688,00 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    		Twoja cena
    MDS-G4020-T
    Baza switcha zarządzalnego modułowego L2, 4 wbudowane porty GE, 4 sloty na moduły serii LM-7000H, maks. 20 portów, temp. -40 do 75 st. C
    		 Na zamówienie Gwarancja:
    15 412,00 zł
    18 956,76 zł
    Zaloguj się, aby poznać swoją cenę
    		Zaloguj się, aby poznać swoją cenę
    MDS-G4020-T
    Baza switcha zarządzalnego modułowego L2, 4 wbudowane porty GE, 4 sloty na moduły serii LM-7000H, maks. 20 portów, temp. -40 do 75 st. C
    Dostępność: Na zamówienie
    Cena netto:
    15 412,00 zł
    Zaloguj się, aby poznać swoją cenę

Akcesoria

Opis

Przełączniki modułowe serii MDS-G4020 obsługują do 20 portów Gigabit Ethernet, w tym 4 porty zabudowane, 4 gniazda modułów interfejsowych oraz 2 gniazda na moduły zasilania zapewniając tym samym dużą elastyczność dla różnych zastosowań. Wysoce kompaktowa seria MDS-G4000 została zaprojektowana, aby spełniać zmieniające się wymagania sieciowe, zapewniając łatwą instalację i konserwację. Oferuje moduły wymienne podczas pracy, co umożliwia łatwą wymianę lub dodawanie kolejnych modułów bez wyłączania przełącznika lub przerywania operacji sieciowych.

Wiele modułów Ethernet (RJ45, SFP i PoE +) oraz modułów zasilania (24/48 VDC, 110/220 VAC / VDC) zapewnia jeszcze większą wszechstronność, a także przydatność w różnych warunkach pracy. Przełączniki z serii MDS-G4000 umożliwiają wszechstronne i łatwe wdrażanie bez potrzeby posiadania wysoko wykwalifikowanej kadry inżynierskiej. Dzięki wielu certyfikatom branżowym i bardzo wytrzymałej obudowie seria MDS-G4000 może niezawodnie działać w trudnych i niebezpiecznych środowiskach i instalacjach takich jak: podstacje energetyczne, przemysł górniczy, przemysł petrochemiczny i wiele innych. Obsługa podwójnych modułów zasilania zapewnia nadmiarowość (redundancję) zasilania w celu podniesienia niezawodności.

Seria MDS-G4000 jest wyposażona w przyjazny dla użytkownika interfejs internetowy web oparty na języku HTML5, zapewniający szybkie i płynne działanie na różnych platformach i przeglądarkach.





Specyfikacja

  • Interfejsy Ethernetowe
Pre-instalowane moduły 4 wbudowane porty gigabitowe
Gniazda modułów 4 gniazda na opcjonalne moduły Fast Ethernet / Gigbit Ethernet
Moduły Moduły serii LM-7000H, więcej informacji w karcie katalogowej modułów tej serii
Standardy

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication
      • Funkcje oprogramowania urządzenia
Filtrowanie GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
Zarządzanie IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, DHCP Relay Agent (Option 82), Fiber check, LLDP, Port Mirroring (SPAN, RSPAN), Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
MIB
P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
Protokoły redundantne STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation, MRP, MSTP, Network Loop Protection
Bezpieczeństwo ACL, Broadcast storm protection, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy
Czas/zegar SNTP, NTP Server/Client, NTP Authentication
Protokoły IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, EtherNet/IP, 802.1X, QoS, HTTPS, HTTP, Modbus TCP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
  • Właściwości urządzenia
Wielkość tablicy MAC 16 K
Maks. ilość sieci VLAN 256
Zakres VLAN ID VID 1 do 4094
Grupy IGMP 1024
Ilość kolejek priorytetyzacji pakietów (QoS) 8
Wielkość bufora pakietów 12 Mbit
      • Interfejs szeregowy
Port konsolowy RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
    • Interfejs USB
Złącze USB USB Typu A (Reserved)
  • Interfejsy wejścia/wyjścia
Wejście cyfrowe (DI) 1 (w module MGMT)
Stan wejścia cyfrowego 1 wejście z tą samą masą, ale elektrycznie izolowany od elektroniki
+13 do +30V dla stanu '1'
-30 do +3V dla stanu '0'
Maks. prąd wejściowy: 8 mA
Wyjścia alarmowe (alarm contact) 3 (na modułach: MGMT, PWR1 oraz PWR2)
Wyjście przekaźnika alarmowego z maksymalnym obciążeniem: 2 A @ 30 VDC
  • Zasilanie
Napięcie zasilania

Izolowane redundantne moduły zasilania

z zainstalowanym modułem PWR-LV-P48:
24/48 VDC do zasilania samego switcha
48 VDC do zasilania funkcji PoE portów (dla PoE+ jest rekomendowane zasilania z zakresu 53 do 57 VDC)


z zainstalowanym modułem PWR-HV-P48:
110/220 VDC/VAC do zasilania samego switcha
48 VDC do zasilania funkcji PoE portów (dla PoE+ jest rekomendowane zasilania z zakresu 53 do 57 VDC)
Zakresy napięć
z zainstalowanym modułem PWR-LV-P48:
18 do 72 VDC do zasilania samego switcha
46 do 57 VDC dla portów PoE

z zainstalowanym modułem PWR-HV-P48:
88 do 300 VDC, 90 do 264 VAC do zasilania samego switcha
46 do 57 VDC dla portów PoE
Pobór prądu z zainstalowanym modułem PWR-LV-P48:
Prąd pobierany przez samego switcha (bez zasilania PoE)
Maks. 0.53 A @ 24 VDC
Maks. 0.28A @ 48 VDC

z zainstalowanym modułem PWR-HV-P48:
Prąd pobierany przez samego switcha (bez zasilania PoE)
Maks. 0.11 A @ 110 VDC
Maks. 0.06 A @ 220 VDC
Maks. 0.29 A @ 110 VAC
Maks. 0.18 A @ 220 VAC
Ochrona przed przeciążeniem jest
Ochrona przed odwrotną polaryzacją jest
  • Obudowa
Stopień ochrony obudowy IP40
Wymiary

176 x 115 x 163.25 mm
Waga 2,5 kg
Sposób instalacji Na szynie DIN (uchwyty w zestawie), na ścianie (wymagane dodatkowe uchwyty)
  • Warunki środowiskowe
Temp. pracy Modele standardowe : -10 do 60°C
Modele rozszerzone (-T): -40 do 75°C
Temp. przechowywania -40 do 85°C
Wilgotność względna 5 do 95% (bez kondensacji)
  • Certyfikaty
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
Safety EN 62368-1
Railway EN 50121-4
Traffic Control NEMA TS2
Vibration IEC60068-2-6
Shock
IEC 60068-2-27
Freefall IEC 60068-2-31

MTBF

Time 1,008,160 hrs
Standard Telcordia SR332
