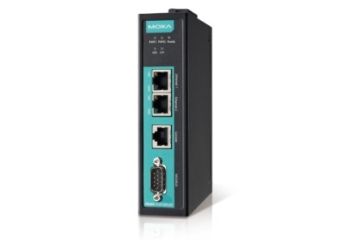

MGate 5105-MB-EIP
Konwerter Modbus RTU/ASCII/TCP na Ethernet/IP, Modbus RTU/ASCII/TCP na MQTT z TLS
Producent: MOXA
Producent: MOXA
- Łączy dane obiektowe z chmurą za pośrednictwem protokołu MQTT
- Wsparcie dla połączeń MQTT do chmur Azure / Alibaba Cloud
- Konwersja protokołu między Modbus a EtherNet / IP
- Obsługuje EtherNet / IP scaner / adapter
- Obsługuje Modbus RTU / ASCII / TCP master / client i slave / server
- Obsługuje połączenie MQTT z TLS i certyfikat w formacie danych JSON i Raw
- Wbudowane monitorowanie ruchu / informacje diagnostyczne dla łatwego rozwiązywania problemów i transmisji danych do chmury, w celu oceny i analizy kosztów
- Karta microSD do tworzenia kopii zapasowych / kopiowania konfiguracji i dzienników zdarzeń oraz buforowania danych w przypadku utraty połączenia z chmurą
- Dostępne modele z szerokim zakresem temperatur pracy od -40 do 75 ° C
- Port szeregowy z izolacją 2 kV
- Funkcje bezpieczeństwa oparte na IEC 62443
Cena od 2 913,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
MGate 5105-MB-EIP
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5105-MB-EIP-T1-portowa brama Modbus RTU/ASCII/TCP na EtherNet/IP, temp. pracy od -40 do 75°CW magazynieGwarancja: 3 666,00 zł4 509,18 złZaloguj się, aby poznać swoją cenę MGate 5105-MB-EIP-T1-portowa brama Modbus RTU/ASCII/TCP na EtherNet/IP, temp. pracy od -40 do 75°CDostępność:W magazynieCena netto:3 666,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5105-MB-EIP1-portowa brama Modbus RTU/ASCII/TCP na EtherNet/IP, temp. pracy od 0 do 60°CPolecane
W magazynieGwarancja: 2 913,00 zł3 582,99 złZaloguj się, aby poznać swoją cenę MGate 5105-MB-EIP1-portowa brama Modbus RTU/ASCII/TCP na EtherNet/IP, temp. pracy od 0 do 60°CPolecane
Dostępność:W magazynieCena netto:2 913,00 zł
Opis
Bramka MGate 5105-MB-EIP zapewnia konwersję protokołów Modbus RTU/ASCII/TCP (np. wejścia wyjścia rozproszone, napędy) a EtherNet/IP. Aby zintegrować istniejące urządzenia Modbus z siecią Ethernet/IP wystarczy skonfigurować 5105 jako Modbus mastera lub slave'a, aby występowała wymiana danych. Wszystkie modele posiadają solidną metalową obudowę. Możliwy jest ich montaż na szynie DIN bez dodatkowych akcesoriów. Dodatkowo brama ta posiada wbudowaną izolację optyczną 2 kV dla portu Modbus. Dzięki diodom LED można wstępnie ocenić stan urządzenia.
MXview Firma Moxa udostępnia trialową wersję oprogramowania MXview. Jest oprogramowanie do monitorowania i kontroli urządzeń sieciowych Moxa. Najbardziej aktualna wersja jest zawsze dostępna tutaj: "Driver and sofware" Pobierz MXview Trial

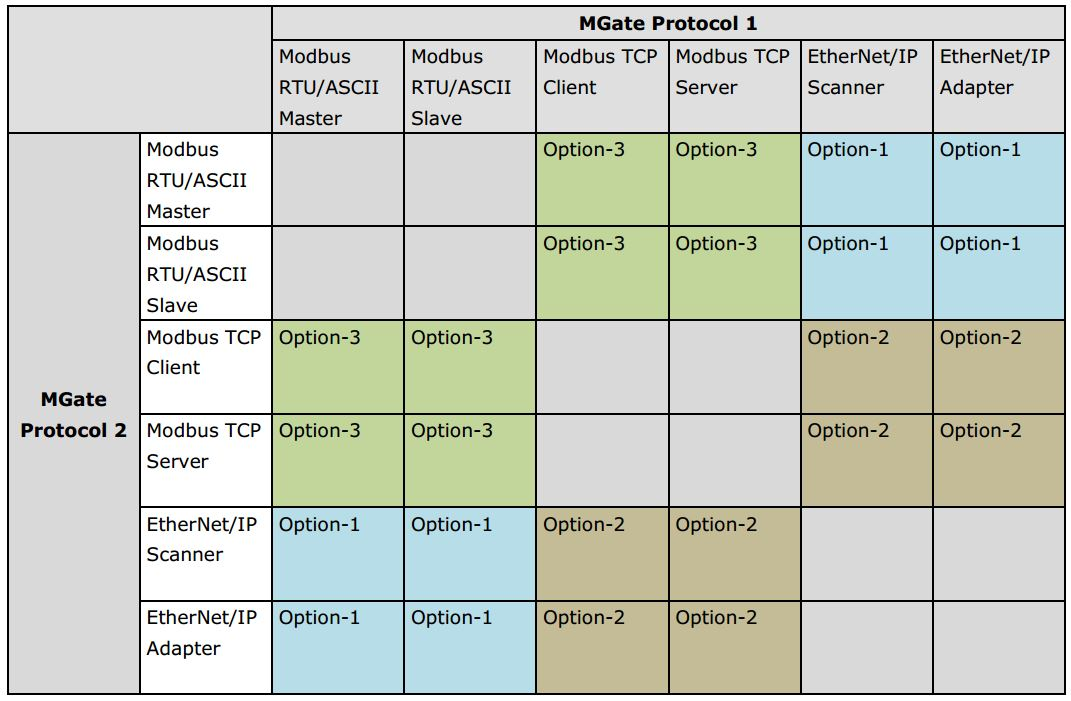

Tabela protokołów dla MGate 5105:

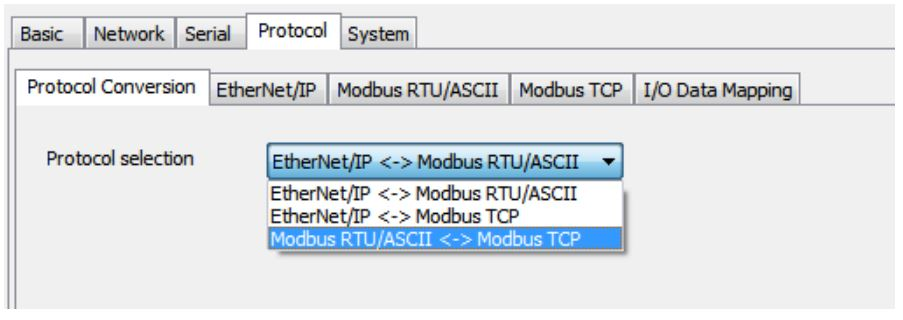

Możliwości konfiguracji:
Bramka IIoT:
Od wersji Firmware 4.0 MGate 5105 otrzymał wsparcie dla protokołu MQTT, który umożliwia łatwe przesyłanie danych do usług chmurowych. Od teraz przesyłanie danych z wszelkich urządzeń Modbus lub EtherNet/IP do chmury i z powrotem jest proste i przyjemne.
Schemat wymiany danych:
Specyfikacja
- Interfejs Ethernet
|
Protokół |
EtherNet/IP, Modbus TCP |
|
lLiczba portów |
2 (Ethernet cascade) |
|
Prędkość |
10/100 Mbps, Auto MDI/MDIX |
|
Złącze |
8-pin RJ45 |
|
Magnetyczna izolacja |
1.5 kV (wbudowana) |
- EtherNet/IP
|
Klasa |
Adapter, Scanner |
|
CIP |
Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port |
|
Maksymalna ilość połączeń |
MGate jako Scanner: 16 połączeń wyłącznie do odczytu, 1 połączenie do odczytu/zapisu |
|
Max. Total I/O Data Size |
Wejście: 2048 bytes (496 bajtów na połączenie) |
- Modbus
|
Wspierane funkcje |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
|
Maks. liczba komand |
100 |
|
Maks. ilość połączeń |
MGate as Modbus TCP Master: 32 połączenia |
|
Maks. wielkość I/O |
Input: 2048 bytes |
- Modbus RTU/ASCII
|
Ilość portów |
1 |
|
Standardy szeregowe |
RS-232/422/485, software selectable |
|
Złącza |
DB9 męskie |
|
Izolacja |
2 kV (wbudowana) |
|
Kontrola kierunku ruchu danych (485) |
ADDC (automatic data direction control) |
|
rezystory pull high i pull down dla RS-485 |
1 KΩ, 150 KΩ |
|
Rezystor terminujący dla RS-485 |
120 Ω |
|
bity danych |
5, 6, 7, 8 |
|
bity stopu |
1, 1.5, 2 |
|
Parzystość |
None, Even, Odd, Space, Mark |
|
Kontrola przepływu |
RTS/CTS |
|
Prędkość transmisjii |
od 50 bps do 921.6 Kbps |
- Pamięć zewnętrzna
|
Interfejs |
microSD |
|
Standard |
SDHC v2.0 |
- Sygnały szeregowe
|
RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485-2w |
Data+, Data-, GND |
- Oprogramowanie
|
Tryby pracy |
EtherNet/IP Adaptor/Scanner, Modbus RTU/ASCII/TCP Master/Slave |
|
Opcje konfiguracji przez: |
Serial console, Windows utility |
| Obsługiwane sytemy |
MGate Manager for Windows 2000/XP/2003/Vista/Server 2008/7/8 (x86/x64), Windows Server 2008 R2/2012 (x64) |
|
Dodatkowe funkcje |
QuickLink |
- Charakterystyka fizyczna
|
Obudowa |
Metal (IP30) |
|
Waga |
507 g |
|
Wymiary |
36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in) |
- Środowisko pracy
|
Temperatura pracy |
Standard Models: 0 to 60°C (32 to 140°F) |
|
Temp. przechowywania |
-40 to 85°C (-40 to 185°F) |
|
Wilgotność względna |
5 to 95% (non-condensing) |
|
Wysokość n.p.m. |
do 2000 m |
- Zasilanie
|
Napięcie zasilające |
12 to 48 VDC |
|
Złącza |
Terminal block |
|
Zużycie energii |
455 mA @ 12 VDC, 125 mA @ 48 VDC |
- Standardy i certyfikaty
|
Bezpieczeństwo |
UL 508, EN 60950-1 |
|
EMC |
EN 55032/24 |
|
EMI |
CISPR 32, FCC Part 15B Class B |
|
EMS |
EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV |
|
Udary |
IEC 60068-2-27 |
|
Swobodne spadki |
IEC 60068-2-32 |
|
Wibracje |
IEC 60068-2-6, IEC 60068-2-64 |
- Niezawodność
|
MTBF (Średni czas bezwaryjnej pracy) |
859,422 godzin |
|
Gwarancja |
5 lat |
|
Szczegóły |
na stronie www.moxa.com/warranty |
