MGate 5109

1-portowa brama Modbus RTU/ASCII/TCP na DNP3 serial/TCP/UDP

Producent: MOXA

Modbus master/slave oraz DNP3 master/outstation
Do 31 slave'ów Modbus RTU, lub outstation DNP3
Do 32 slave'ów Modbus TCP, lub outstation DNP3 TCP/UDP
Wspiera DNP 3.0 podgrupa poziom 2
Tryb Master DNP3 obsługuje do 26600 punktów
Tryby DNP3 master i outstation wspierają synchronizację czasu
Pełna diagnostykę w razie wystąpienia problemów
Wbudowane narządzenie do monitorowania ruchu Modbus'a RTU oraz szeregowego DNP3
Podwójne wejście zasilające DC, przekaźnik alarmowy
Karta microSD na kopię zapasową konfiguracji oraz log urządzenia
Dostępne modele na rozszerzony zakres temperatur: 40 do 75°
Port szeregowy z wbudowaną ochroną w postaci optoizolacji 2 kV
Wbudowany switch dwuportowy Ethernet ułatwiający łańcuchowe łączenie urządzeń

Cena od 2 913,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

MGate 5109

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
MGate 5109 1-portowa brama Modbus RTU/ASCII/TCP na DNP3 serial/TCP/UDP, temp. otoczenia od 0 do 60°C	W magazynie	Gwarancja:		2 913,00 zł 3 582,99 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

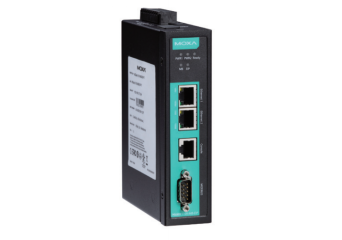

MGate 5109

1-portowa brama Modbus RTU/ASCII/TCP na DNP3 serial/TCP/UDP, temp. otoczenia od 0 do 60°C

Dostępność:

W magazynie

Cena netto:

2 913,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
MGate 5109-T 1-portowa brama Modbus RTU/ASCII/TCP na DNP3 serial/TCP/UDP, temp. otoczenia od -40 do 75°C	Na zamówienie	Gwarancja:		3 666,00 zł 4 509,18 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

MGate 5109-T

1-portowa brama Modbus RTU/ASCII/TCP na DNP3 serial/TCP/UDP, temp. otoczenia od -40 do 75°C

Dostępność: Na zamówienie

Cena netto:

3 666,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

MGate 5109 - konwerter protokołu Modbus na DNP3

MGate 5109 to przemysłowa brama Ethernetowa, konwertująca protokoły Modbus RTU/ASCII/TCP oraz DNP3 serial/TCP/UDP. Wszystkie modele wyposażone są solidną metalową obudowę, uchwyt do montażu na szynie DIN, posiadają także izolacje portu szeregowego. Posiada 5109 posiada tryb przeźroczysty, aby łatwo połączyć sieci oparte o protokoły Modbus TCP i RTU/ASCII, lub DNP3 TCP/UDP do DNP3 serial. MGate 5109 posiada wbudowany analizator ruchu Modbus i DNP3, który daje wgląd do zawartości ramek, ułatwiając dozór i rozwiązywanie problemów z konfiguracją. Problemy z komunikacją mogą być wywoływane niewłaściwymi parametrami oprogramowania, np. identyfikator ID, adres rejestru, niewłaściwy typ funkcji. Warto dodać że 5109 posiada tryb pracy "agent", w którym Mgate sam wysyła zapytania do urządzeń podrzędnych, nie czekając aż urządzanie nadrzędne wyślą zapytanie, tym samym zmniejszając opóźnienie w stosunku do zwykłego trybu pracy. Solidny przemysłowy design dobrze sprawdza się w przemysłowych zastosowaniach, takich jak energetyka, przemysł wydobywczy, przemysł wod-kan.

Prosta konfiguracja za pomocą przeglądarki internetowej.

MGate 5109 posiada intuicyjny kreator konfiguracji, znacząco ułatwiający wdrożenie. Dzięki niemu można szybko wybrać właściwy tryb pracy, ustawienia sieciowe, czy portu szeregowo, zaledwie w kilku krokach. MGate 5109 posiada funkcje "Auto Detection", które automatycznie wykrywają podłączone stacje DNP3, pozwalając bramie Moxy automatycznie pozyskać wszystkie obiekty potrzebne do konfiguracji mastera DNP3.

Różne kanały konfiguracji

MGate 5109 może być konfigurowany za pomocą przeglądarki internetowej i konsoli telnet. Szyfrowana komunikacja, wliczając HTTPS oraz SSH, są wspierane, aby zapewnić lepsze bezpieczeństwo sieciowe. Dodatkowo, funkcja logu rejestruje różne zdarzenia związane z połączeniem i komunikacją Modbus, co w razie problemów ułatwia ich rozwiązywanie.

Oprogramowanie do monitorowania sieci

MXview Firma Moxa udostępnia trialową wersję oprogramowania MXview. Jest oprogramowanie do monitorowania i kontroli urządzeń sieciowych Moxa. Najbardziej aktualna wersja jest zawsze dostępna tutaj: "Driver and sofware" Pobierz MXview Trial

Specyfikacja

Interfejs Ethernet

Protokół	Modbus TCP client/server, DNP 3.0 TCP/UDP master/outstation
lLiczba portów	2 (Ethernet cascade)
Prędkość	10/100 Mbps, Auto MDI/MDIX
Złącze	8-pin RJ45
Magnetyczna izolacja	1.5 kV (built-in)

Interfejs szeregowy

Protokół	Modbus TCP client/server, DNP 3.0 TCP/UDP master/outstation
lLiczba portów	1
Standardy	RS-232/422/485
Złącze	DB9 męskie
RS-485 kontrola kierunku transmisji	ADDC® (automatic data direction control)
Rezystory podciągające	1 kohm, 150 kohm
Rezystory terminujące	120 ohm
Izolacja	2 kV (wbudowana)

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND

DNP3

Maks. liczba połączeń

Tryb przeźroczysty (Transparent mode):

16 połączonych master'ów lub 32 stacje zdalne

Tryb agenta (Agent mode):

MGate jako DNP3 TCP/UDP master: 32 połączonych stacji
MGate jako DNP3 TCP/UDP stacja zdalna: 1 połączony master

Wewnętrzna baza danych DNP3

Dla każdej stacji podrzędnej (outstation):

Wejścia binarne: 256 punktów
Wejścia analogowe: 64 punkty
Liczniki: 64 punkty
Wyjścia binarne: 256 punktów
Wyjścia analogowe: 64 punkty

Modbus

Wspierane funkcje	1, 2, 3, 4, 5, 6, 15, 16, 23
Maks. liczba komand	100
Maks. ilość połączeń	MGate as Modbus TCP Master: 32 connections MGate as Modbus TCP Slave: 16 connections
Maks. wielkość I/O	Input: 2048 bytes Output: 2048 bytes

Modbus RTU/ASCII

Ilość portów	1
Standardy szeregowe	RS-232/422/485, software selectable
Złącza	DB9 male
Izolacja	2 kV (built-in)
Kontrola kierunku ruchu danych (485)	ADDC (automatic data direction control)
rezystory pull high i pull donw dla RS-485	1 KΩ, 150 KΩ
Rezystor terminujący dla RS-485	120 Ω
bity danych	5, 6, 7, 8
bity stopu	1, 1.5, 2
Parzystość	None, Even, Odd, Space, Mark
Kontrola przepływu	RTS/CTS
Baudrate	50 bps to 921.6 Kbps

Pamięć zewnętrzna

Interfejs	microSD
Standard	SDHC v2.0

Oprogramowanie

Kanały konfiguracji	Konsola http, konsola szeregowa
Konfiguracja	MXview, SNMP (v1, V2, V3), prywatne MIB

Charakterystyka fizyczna

Obudowa	Metal (IP30)
Waga	507 g
Wymiary	36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in)
Przekaźnik alarmowy	3 pinowy obód o obiąząlności 2A@30 VDC

Środowisko pracy

Temperatura pracy	Standard Models: 0 to 60°C (32 to 140°F) Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Temp. przechowywania	-40 to 85°C (-40 to 185°F)
Wilgotność względna	5 to 95% (non-condensing)
Wysokość n.p.m.	Up to 2000 m
Wibracje	IEC 60068-2-6, IEC 60068-2-64
Udar	IEC 60068-2-27
Upadek	IIEC 60068-2-32

Zasilanie

Napięcie zasilające	12 to 48 VDC
Złącza	Terminal block
Zużycie energii	455 mA @ 12 VDC, 125 mA @ 48 VDC

Standardy i certyfikaty

Safety	UL 508, EN 60950-1
Niebezpieczne lokalizacje	Class 1 Division 2, ATEX, IECEx
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class B
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m IEC 61000-4-8 PFMF
Shock	IEC 60068-2-27
Freefall	IEC 60068-2-32
Vibration	IEC 60068-2-6

Niezawodność

MTBF (Średni czas bezwaryjnej pracy)	859,422 hrs
Standard	Telcordia SR332
Gwarancja
Okres	5 years
Szczegóły	na stronie www.moxa.com/warranty
