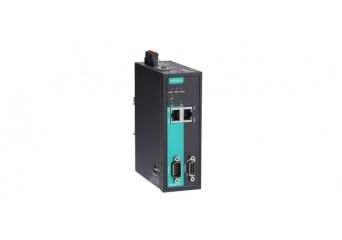

Producent: MOXA
- Obsługuje urządzenia slave PROFIBUS DP V0
- Obsługuje Modbus RTU / ASCII / TCP master lub slave
- Obsługuje adapter EtherNet / IP lub urządzenie PROFINET IO
- Wbudowany monitoring ruchu / diagnostyka / monitorowanie stanu i ochrona przed błędami
- Wbudowany kaskadowy Ethernet dla łatwego okablowania
- Nadmiarowe podwójne wejścia zasilania DC i wyjście alarmowe
- Karta MicroSD do konfiguracji kopii zapasowej / oraz na dziennik zdarzeń
- Port szeregowy z wbudowaną ochroną 2 kV
- Dostępne modele o szerokim zakresie temperatur od -40 do 75 ° C
- Funkcje bezpieczeństwa oparte na IEC-62443
Cena od 2 913,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 51111-portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave, temperatura pracy 0 do 60°CW magazynieGwarancja: 2 913,00 zł3 582,99 złZaloguj się, aby poznać swoją cenę MGate 51111-portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave, temperatura pracy 0 do 60°CDostępność:W magazynieCena netto:2 913,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5111-T1-portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave, temperatura pracy -40 do 75°CNa zamówienie Gwarancja: 3 610,00 zł4 440,30 złZaloguj się, aby poznać swoją cenę MGate 5111-T1-portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave, temperatura pracy -40 do 75°CDostępność: Na zamówienieCena netto:3 610,00 zł
Opis
Przemysłowe bramy Ethernet MGate 5111 konwertują dane między protokołami Modbus RTU / ASCII / TCP, EtherNet / IP, PROFINET i PROFIBUS. Wszystkie modele posiadają wytrzymałą metalową obudowę, są montowane na szynie DIN i mają wbudowaną izolację portu szeregowego. Modbus jest jednym z najczęściej używanych przemysłowych protokołów komunikacyjnych, a sieci EtherNet / IP, PROFINET i PROFIBUS są powszechnie stosowane w automatyce przemysłowej i automatyzacji procesów. MGate 5111 obsługuje tryby Modbus RTU / ASCII / TCP master i slave, dzięki czemu można łatwo podłączyć swoje urządzenie Modbus do sterowników PROFIBUS lub DCS, np. firmy Siemens. W celu większej integracji MGate 5111 może łączyć sterowniki PLC / IP / SCADA, ze sterowniki Rockwell Automation, z systemami PROFIBUS PLC / DCS lub między nowym systemem PLC firmy Siemens, które obsługują PROFINET do istniejącego systemu PROFIBUS. Bramy MGate 5111 zostały zaprojektowane w celu łatwej konfiguracji i szybkiej konserwacji. Wygodna konsola internetowa może służyć do implementacji zadań zdalnej konserwacji, a interfejs kreatora konfiguracji pozwala szybko skonfigurować bramę. Kompleksowy zestaw narzędzi do rozwiązywania problemów zmniejsza czas konfiguracji i przestój systemu. Wytrzymała konstrukcja nadaje się do zastosowań przemysłowych, takich jak automatyzacja fabryki, przemysł wydobywczy, wod-kan oraz w innych branżach.
Specyfikacja
- Protokoły przemysłowe
| Protokoły | PROFIBUS, Modbus RTU / ASCII / TCP, PROFINET, EtherNet / IP |
| Konwersja protokołu | Modbus RTU / ASCII (Master / Slave) do PROFIBUS slave Modbus TCP (Client / Server) do PROFIBUS slave EtherNet / IP (Adapter) do PROFIBUS slave PROFINET (IO Device) do PROFIBUS slave |
- Interfejs Ethernet
| Protokoły | Modbus TCP (klient / serwer), PROFINET (urządzenie IO), EtherNet / IP (adapter) |
| Liczba portów | 2 (1 adres IP, obsługuje kaskadowanie Ethernetu) |
| Prędkość | 10/100 Mb / s, Auto MDI / MDIX |
| Złącze | 8-pinowy RJ45 |
| Izolacja magnetyczna | 1,5 kV (wbudowany) |
- Interfejs PROFIBUS
| Protokół | PROFIBUS DP-V0 Slave |
| Liczba portów | 1 |
| Szybkość przesyłania danych | Od 9600 bps do 12 Mb / s |
| Złącze | DB9 żeński |
| Izolacja | 2 kV (wbudowane) |
| Przełącznik obrotowy | Adres PROFIBUS 0-99 (adres 100-125 obsługiwany poprzez konfigurację oprogramowania) |
- Interfejs szeregowy Modbus
| Protokoły | Modbus RTU / ASCII (Master / Slave) |
| Liczba portów | 1 |
| Standardy szeregowe | RS-232/422/485, programowalny |
| Złącza | DB9 męski |
| Rezystor pull-low, pull-high dla RS-485 | 1 kΩ, 150 kΩ |
| Terminator do RS-485 | 120 Ω |
| Izolacja | 2 kV (wbudowane) |
- Parametry komunikacji szeregowej Modbus
| Bity danych | 8 |
| bity stopu | 1, 2 |
| Parzystość | Brak, parzysty, nieparzysty, przerwa, marker |
| Kontrola przepływu | RTS / CTS, RTS Toggle (tylko RS-232) |
| Szybkość transmisji | 50 bps do 921,6 Kb / s |
- Sygnały szeregowe Modbus
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
| RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
| RS-485-2w | Data +, Data-, GND |
- Interfejs Modbus TCP
| Protokoły | Klient / serwer Modbus TCP |
| Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Max. Liczba poleceń | 128 |
| Max. Liczba połączeń | MGate jako klient Modbus TCP: 32 połączenia MGate jako serwer Modbus TCP: 16 połączeń |
| Max. Całkowity rozmiar danych we / wy | Wejście: 2048 bajtów, wyjście: 2048 bajtów |
- Interfejs EtherNet / IP
| Klasa | Adapter |
| Obsługiwane obiekty CIP | Tożsamość, Message Router, Assembly, Connection Manager, interfejs TCP / IP, łącze Ethernet, Port |
| Max. Liczba połączeń | MGate jako Adapter: 1 połączenie do odczytu / zapisu 1 połączenie tylko do odczytu Max. Całkowita wielkość danych we / wy: Wejście: 496 bajtów Wyjście: 496 bajtów |
- Interfejs PROFINET
| Protokół | PROFINET RT IO Device |
| Pamięć | Wprowadź 512 bajtów / wyjściowo 512 bajtów |
| Maksymalna liczba połączeń | 1 połączenie główne |
- Oprogramowanie
| Opcje konfiguracji | Konsola internetowa |
| Programy użytkowe | Device Search Utility (DSU) dla Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86 / x64), Windows Server 2008 R2, Windows 7/8 / 8.1 / 10 (x86 / x64), Windows Server 2012 (x64), Windows 2012 R2 |
| Protokoły sieciowe | TCP / IP, UDP, HTTP, HTTPS, SMTP, NTP, DNS, klient DHCP, SNMP (v1, v2c, v3), MIB-II, ARP, Telnet, SSH |
| Wsparcie | MXview, MXconfig |
- Charakterystyka fizyczna
| Obudowa | Metal, IP30 |
| Waga | 589 g (1,30 funta) |
| Wymiary | 45,8 x 105 x 134 mm (1,8 x 4,13 x 5,28 cala) |
| Gniazdo kart pamięci | 1 gniazdo kart microSD (SDHC); obsługuje do 32 GB |
| Przekaźnikowy obwód alarmowy | 3-pinowy obwód o obciążalności prądowej 2 A przy 30 VDC |
- Warunki pracy
| temperatura robocza | Modele standardowe: temperatura od 0 do 60 ° C (32 do 140 ° F) Modele "T": od -40 do 75 ° C (od -40 do 167 ° F) |
| Temperatura przechowywania | -40 do 85 ° C (-40 do 185 ° F) |
| Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
| Wibracja | IEC 60068-2-6, IEC 60068-2-64 |
| udar | IEC 60068-2-27 |
| Upadki | IEC 60068-2-32 |
- Wymagania dotyczące zasilania
| Napięcie wejściowe | 12 do 48 VDC |
| Prąd wejściowy | 460 mA przy 12 VDC 221 mA przy 24 VDC 121 mA przy 48 VDC |
| Złącze zasilania | Blok zacisków |
- Normy i certyfikaty
| Bezpieczeństwo | EN 60950-1 (LVD), UL 61010-2-201 |
| Niebezpieczna lokalizacja | Klasa I strefa 2, ATEX, IECEx |
| EMC | EN 61000-6-2 / 6-4 |
| EMI | CISPR 22, FCC Part 15B, Klasa A |
| EMS | IEC 61000-4-2 ESD: styk: 8 kV; Powietrze: 15 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V / m IEC 61000-4-4 EFT: Moc: 4 kV; Sygnał: 4 kV IEC 61000-4-5 Skok: Moc 2 kV; Sygnał: 2 kV IEC 61000-4-6 CS: 150 kHz do 80 MHz: 10 V / m IEC 61000-4-8 PFMF |
| Upadek | IEC 60068-2-32 |
| Wstrząs | Shock IEC 60068-2-27 |
| Wibracje | IEC 60068-2-6, IEC 60068-2-64 |
- Niezawodność
| Funkcje alarmowe | Przekaźnik, poczta e-mail, pułapka SNMP |
| Narzędzia alertów | Wbudowany brzęczyk |
- MTBF (średni czas między awariami)
| Czas | 718,131 godz |
| Standard | Telcordia SR332 |
- Gwarancja
| Okres gwarancji | 5 lat |
| Szczegóły | Zobacz www.moxa.com/warranty |
