Producent: MOXA
- Obsługuje IEC 61850 MMS server
- Obsługuje DNP3 serial/TCP master
- Obsługuje IEC 61850 MMS server
- Obsługuje IEC 60870-5-104 client
- Obsługuje Modbus RTU/ASCII/TCP master/client
- Wbudowane narzędzie do monitorowanie ruchu i diagnostyki
- Wbudowany dwuportowy switch Ethernet ułatwiający łańcuchowe łączenie urządzeń
- Zakres temperatur pracy od -40 do 75°C
- Port szeregowy z wbudowaną ochroną w postaci optoizolacji 2 kV
- Obsługuje szyfrowanie protokołu IEC 61850 MMS i DNP3 TCP
- Funkcje bezpieczeństwa oparte na normie IEC 62443/NERC CIP
- Zgodny z IEC 61850-3 i IEEE 1613
- Wbudowany generator plików SCL dla łatwej konfiguracji
Cena od 5 237,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajMGate 5119-T1-portowa brama DNP3/IEC 101/IEC 104/Modbus do IEC 61850W magazynieGwarancja: 5 237,00 zł6 441,51 złZaloguj się, aby poznać swoją cenę MGate 5119-T1-portowa brama DNP3/IEC 101/IEC 104/Modbus do IEC 61850Dostępność:W magazynieCena netto:5 237,00 zł
Opis

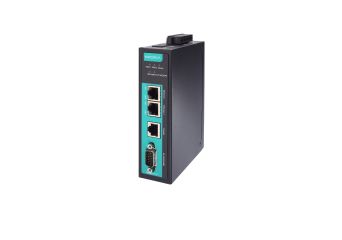

MGate 5119 to przemysłowa bramka Ethernet z 2 portami Ethernet i 1 portem szeregowym RS-232/422/485. Pozwala zintegrować urządzenia Modbus, IEC 60870-5-101 i IEC 60870-5-104 z siecią IEC 61850 MMS.
MGate 5119 ma wbudowany generator SCL, który może łatwo generować pliki SCL za pośrednictwem konsoli www i udostępniać je niemal natychmiast, oszczędzając czas i koszty konfiguracji.
Wbudowany monitor ruchu protokołu MMS pozwala na łatwe rozwiązywanie problemów, zwłaszcza na etapie uruchomienia. Warto wspomnieć, że logi można przeglądać w popularnym narzędziu Wireshark. Dzięki tej funkcji możesz łatwo analizować ruch, aby określić pierwotną przyczynę problemu.
Specyfikacja
- Interfejs Ethernet
| Porty 10/100BaseT(X) (złącze RJ45) |
2 Automatyczne połączenie MDI/MDI-X |
| Izolacja magnetyczna |
1,5 kV (wbudowane) |
- Funkcje Ethernet
| Protokoły przemysłowe | klient Modbus TCP (Master), klient IEC 60870-5-104, serwer IEC 61850 MMS, DNP3 TCP Master |
| Opcje konfiguracji | konsola www (HTTP/HTTPS), narzędzie do wyszukiwania urządzeń (DSU) |
| Zarządzanie | ARP, klient DHCP, DNS, HTTP, HTTPS, SMTP, SNMP trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, klient NTP |
| MIB | RFC1213, RFC1317 |
| Zarządzanie czasem | klient NTP |
- Funkcje bezpieczeństwa
| Uwierzytelnianie | Lokalna baza danych |
| Szyfrowanie | HTTPS, AES-128, AES-256, SHA-256 |
| Protokoły bezpieczeństwa | SNMPv3 trap SNMPv2c HTTPS (TLS 1.3) |
- Interfejs szeregowy
| Port konsoli | RS-232 (TxD, RxD, GND), 8-pinowe RJ45 (115200, n, 8, 1) |
| Liczba portów | 1 |
| Złącze | DB9 męski |
| Standardy seryjne | RS-232/422/485 |
| Szybkość transmisji | 50 bps do 921,6 kb/s |
| Bity danych | 7, 8 |
| Parzystość | Even, Mark, None, Odd, Space |
| Bity stopu |
1, 2 |
| Kontrola przepływu | RTS Toggle (RS-232 only), RTS/CTS |
| Kontrola kierunku danych RS-485 | ADDC® (automatyczna kontrola kierunku danych) |
|
Pull High/Low Resistor for RS-485 |
1 kilo-om, 150 kilo-om |
| Terminator dla RS-485 | 120 Ohm |
| Izolacja | 2 kV (built-in) |
- Sygnały szeregowe
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Dane+, Dane-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
- Funkcje interfejsu szeregowego
| Protokoły przemysłowe | Modbus RTU/ASCII Master, IEC 60870-5-101 Master (Balanced/Unbalanced), DNP3 Serial Master |
- Modbus RTU/ASCII
| Tryb | Master |
| Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Maks. Liczba poleceń | 128 |
- Modbus TCP
| Tryb | Client (Master) |
| Obsługiwane funkcje | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Maks. liczba połączeń z serwerem | 32 |
| Maks. liczba poleceń | 128 |
- IEC 60870-5-104
| Tryb | Klient |
| Obsługiwane obiekty |
Single point |
| Maks. liczba połączeń z serwerem | 32 |
| Maks. liczba obiektów informacyjnych | 1200 punktów |
- IEC 60870-5-101
| Tryb | Master (Balanced/Unbalanced) |
| Obsługiwane obiekty | Single point Double point Step position Bit string of 32 bit Measured value (normalized) Measured value (scaled) Measured value (floating) Integrated totals |
| Maks. liczba połączeń slave |
1 (Balanced), 31 (Unbalanced) |
| Maks. liczba obiektów informacyjnych | 1200 punktów |
- Serial DNP3
| Tryb | Master |
| Obsługiwane obiekty | Binary inputs Analog inputs Counters Frozen counters Binary outputs Analog outputs |
| Maks. liczba połączeń stacji zewnętrznej | 16 |
| Maks. liczba obiektów | 1200 punktów |
- DNP3 TCP
| Tryb | Master |
| Obsługiwane obiekty |
Binary inputs |
| Maks. liczba połączeń stacji zewnętrznej | 16 |
| Maks. liczba obiektów | 1200 punktów |
- IEC 61850
| Tryb | Serwer MMS |
| Maks. liczba połączeń klienta | 16 |
| Maks. liczba zbiorów danych | 99 |
| Maks. liczba raportów | 99 |
| Maks. liczba obiektów danych | 1200 punktów |
- Pamięć
| Liczba obsługiwanych punktów danych | 1200 punktów |
| Gniazdo microSD | Do 32 GB (zgodny z SD 2.0) |
- Parametry mocy
| Napięcie wejściowe | 12 do 48 V DC |
| Prąd wejściowy | 455 mA przy 12 V DC |
| Złącze zasilania | Zacisk Euroblock przykręcany |
- Przekaźniki
|
Contact Current Rating |
Resistive load: 2 A @ 30 VDC |
- Charakterystyka fizyczna
| Obudowa | metal |
| Klasa IP | IP30 |
| Wymiary | 36 x 120 x 150 mm |
| Waga | 517 g |
- Limity środowiskowe
| Temperatura robocza | -40 do 75°C |
| Temperatura przechowywania (w zestawie) | -40 do 85°C |
| Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
- Normy i certyfikaty
|
Bezpieczeństwo |
EN 60950-1, IEC 60950-1, IEC 62368-1, UL 60950-1, EN 62368-1, UL 62368-1 |
| EMC | EN55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V/m IEC 61000-4-8 PFMF: 100 A/m |
|
Upadek |
IEC 60068-2-32 |
| Wstrząs | IEC 60068-2-27 IEC 61850-3 wydanie 2.0 |
|
Power Substation |
IEEE 1613, IEC 61850-3 |
| Vibration | IEC 60068-2-6, IEC 60068-2-64, IEC 61850-3 wydanie 2.0 |
- MTBF
| Czas | 1180203 godzin |
| Standard | Telcordia SR332 |
- Gwarancja
| Okres gwarancji | 5 lat |
| Szczegóły | www.moxa.com/warranty |
